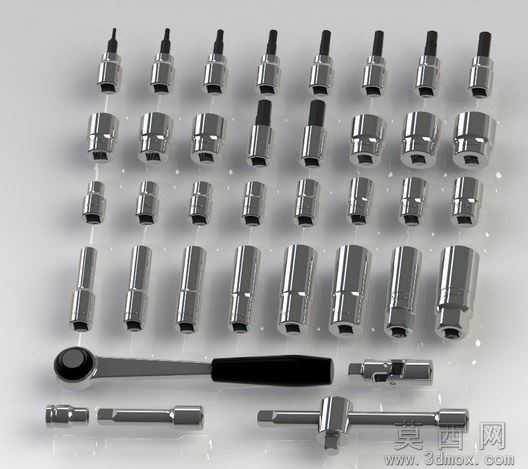

3/8英寸公制棘轮扳手套筒组三维模型

本模型为3/8英寸驱动规格的公制棘轮扳手套筒组全套三维数模，完整还原整套手动拆装工具的全部零部件结构。建模阶段采用自底向上的装配设计流程，首先依据公制套筒的通用工业标准完成单个套筒的基体建模，区分六角短套筒、加长深套筒、旋具头套筒三类不同功能的套筒结构，分别绘制内六角驱动孔、外四方驱动接口的精准轮廓，通过拉伸、切除、倒角等基础特征完成单个零件建模，再依次完成棘轮扳手本体、转向接杆、滑杆、万向接头等配套配件的独立建模，所有零件的尺寸公差均参照手动五金工具的行业规范设定，保证各部件的装配间隙符合实际使用的配合要求。参数设计层面，整套套筒覆盖常用公制拆装尺寸，不同规格套筒的外径、长度、驱动端尺寸均按照对应螺栓的受力要求匹配设计，棘轮扳手的棘爪齿数、换向结构尺寸均按照3/8英寸驱动级别的额定扭力参数设定，接杆的长度规格、滑杆的滑动行程均符合通用汽修、机修场景的使用需求。渲染材质方面，所有金属部件均采用镀铬五金材质，还原真实工具表面的高反光金属质感，棘轮扳手的手柄部位采用防滑橡塑材质，设置哑光磨砂的材质属性，区分金属与非金属部件的视觉差异，场景内添加柔和的环境光与轮廓光，清晰呈现套筒内六角孔、棘轮头齿形等细节结构。结构原理上，模型完整还原棘轮扳手的单向锁止换向结构，可直观展示棘爪与棘轮齿的啮合传动过程，套筒的四方驱动接口带钢珠锁止结构，可模拟套筒与驱动头的卡合连接状态，滑杆、万向接头的活动结构均保留活动自由度，可模拟实际使用中的角度调整、滑动施力的工作状态。软件兼容层面，模型提供STEP/IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，支持直接导入进行编辑、修改或用于装配场景搭建，无特征丢失、破面等问题。研发教学应用层面，该模型可用于五金工具产品研发阶段的结构验证、外观设计评审，也可作为机械制图课程的装配建模教学案例，帮助学习者掌握手动工具的结构设计逻辑、标准件参数选用方法，还可用于汽修、机修实训课程的工具结构讲解，辅助学员理解棘轮工具的工作原理与套筒规格选用规则。
