工业用高压氧气瓶SolidWorks三维模型

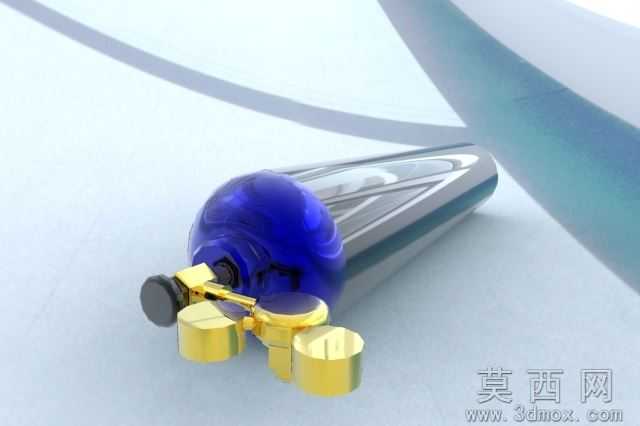

本模型为工业常用高压氧气瓶三维设计成果，建模阶段以实际工业氧气瓶的实物测绘尺寸为基准，在SolidWorks2010软件环境下完成全参数化建模，首先通过旋转凸台命令构建瓶身主体的圆柱曲面与底部圆弧封底结构，严格遵循钢制无缝气瓶的壁厚设计规范，预留出符合安全标准的瓶体厚度参数，再通过扫描、拉伸切除等命令完成瓶口的螺纹接口、瓶肩过渡圆弧的细节建模，顶部的瓶阀组件采用多实体装配模式完成，分别构建手轮、阀杆、密封压帽、出气接头等独立零件后按照实际装配约束完成组合，保证各部件的相对位置与实物完全一致，所有建模步骤均保留完整参数特征，方便后续根据不同容积规格调整瓶身高度、直径等核心尺寸。参数设计层面严格参考GB5099《钢制无缝气瓶》的相关要求，设定瓶身公称工作压力为15MPa，水压试验压力为22.5MPa，瓶体总高度、外径、瓶口螺纹规格均与市面主流40L工业氧气瓶参数匹配，瓶阀的通径、手轮旋转行程也符合实际阀门的操作参数，所有尺寸均添加公差配合标注，可直接导出工程图用于生产参考。渲染材质环节对不同部件分别赋予对应材质属性，瓶身主体采用哑光深灰色金属漆材质模拟钢制瓶体的喷塑外观，顶部瓶肩位置赋予亮蓝色金属烤漆材质还原工业氧气瓶的标准色标，瓶阀组件的铜质接头赋予黄铜金属材质并调整金属粗糙度参数呈现金属光泽，手轮部分赋予黑色硬质塑料材质，通过环境光遮蔽、全局光照等渲染参数调整，最终呈现的渲染效果与实物外观高度一致，可直接用于产品宣传、教学演示等场景。结构原理上还原了高压氧气瓶的核心结构，瓶身作为高压气体存储的承压主体采用无缝钢结构保证强度，顶部瓶阀通过螺纹与瓶口连接并采用密封垫实现高压密封，旋转手轮可带动阀杆升降实现气路的通断控制，侧面的出气接头可连接减压阀、输气管路实现氧气的稳定输出，瓶身底部的圆弧封底既保证承压能力又可让气瓶平稳直立放置，整体结构完全符合高压气瓶的安全设计逻辑。软件兼容层面，模型除原生SolidWorks2010格式外，还导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时提供STL格式文件可直接用于3D打印制作实物模型，附带的效果图文件可快速预览模型外观，无需打开三维软件即可确认模型结构。研发教学应用层面，该模型可作为五金工具、压力容器相关课程的教学案例，帮助学习者理解高压存储容器的结构设计逻辑与建模方法，也可用于工业安全培训场景中讲解氧气瓶的结构组成与安全操作要点，同时还能作为气体管路系统、焊接工位等三维场景的装配素材，为相关工业场景的三维可视化搭建提供标准的氧气瓶模型资源，也可作为压力容器设计人员的参考案例，辅助完成同类型气瓶产品的改型设计工作。
