诺偏心锁ZB01工业五金搭扣锁具设计

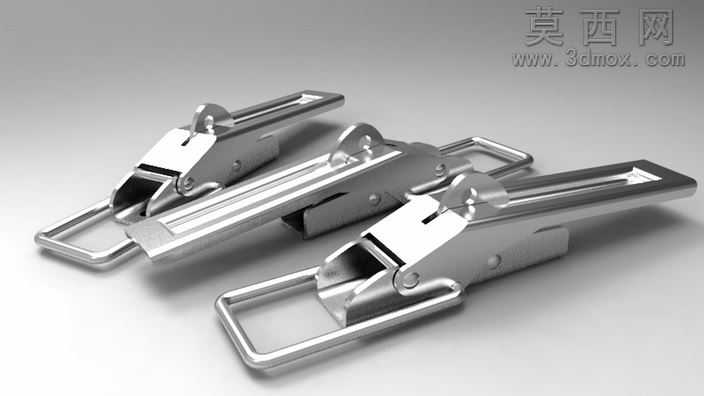

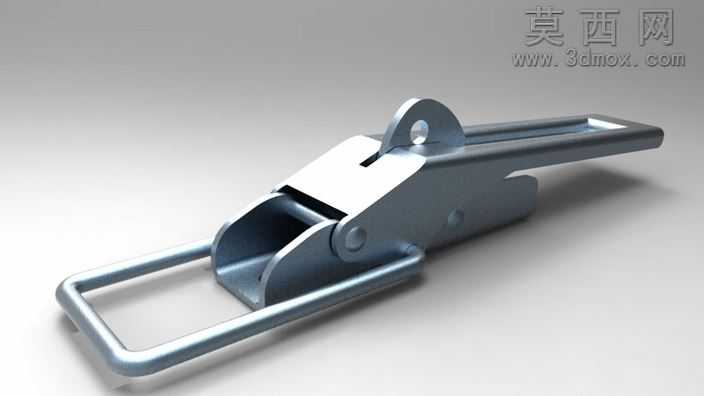

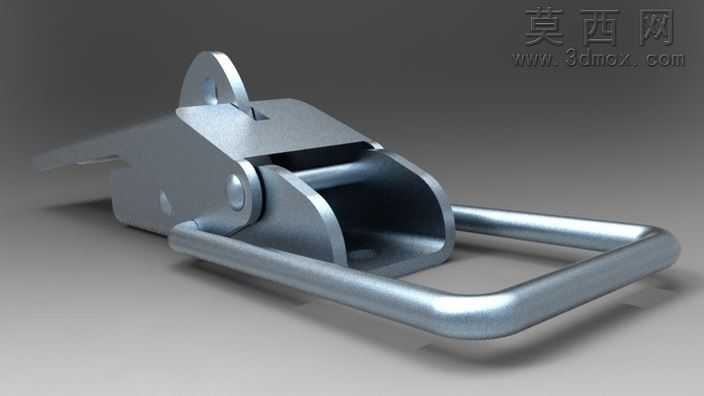

本作品为诺偏心锁ZB01的三维数字化设计成果，整体建模过程严格遵循机械五金件的设计规范，以实际使用需求为核心出发点，先完成整体功能结构的草图规划，确定核心的偏心锁紧工作原理后，逐步拆分各个零部件进行独立建模。建模阶段对锁体基座、偏心压杆、铰接销轴、U型锁环等每一个零件都进行了精准的尺寸约束，严格匹配实物210毫米总长度、30毫米安装高度的参数要求，对铰接位置的配合间隙、偏心结构的行程余量都做了符合机械加工公差的参数设置，确保模型可直接对接生产加工的尺寸校验需求。材质与渲染环节，针对五金冲压件的金属特性，为模型赋予了哑光镀锌钢的材质属性，调整了金属粗糙度、反射强度参数，还原冷轧钢冲压成型后经过表面镀锌处理的真实质感，渲染时采用柔和的影棚布光，突出零件的折弯棱角、铰接结构的细节，清晰展现锁具闭合状态下的整体形态。结构设计上，该偏心锁采用杠杆偏心压紧的工作原理，通过压杆的转动带动偏心结构实现锁环的拉紧与释放，铰接处采用销轴连接的结构保证转动顺畅，锁体基座的安装面预留了固定安装位，U型锁环的尺寸适配常规的拖车、设备箱的挂扣位置，整体结构无冗余设计，锁紧状态下可提供稳定的张紧力，避免使用过程中出现意外松脱的情况。设计过程中充分考虑了该类锁具的实际使用场景，针对户外使用可能出现的磨损、受力变形等问题，对锁体受力较大的折弯位置做了加厚处理，对压杆的握持位置做了圆弧过渡优化，既保证了结构强度，也提升了操作时的手感，整体模型装配关系完整，可用于产品展示、结构改进、安装模拟等多种场景。
