博世力士乐40系列三角护翼帽结构组件

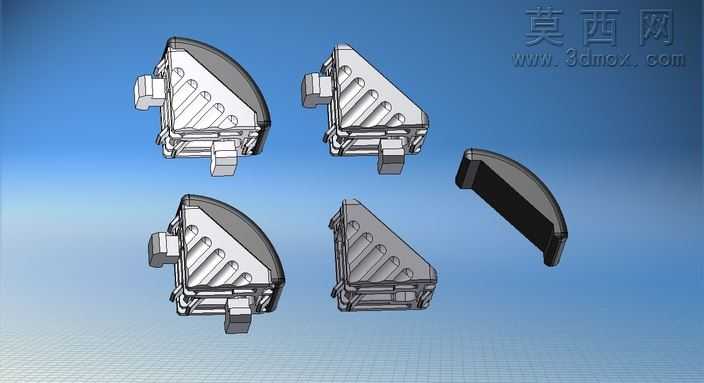

本套组件采用Autodesk Inventor进行全参数化三维建模设计，整体围绕40x40规格的适配需求展开，建模过程中严格遵循工业配件的尺寸公差规范，对每一处卡扣结构、加强筋排布、曲面过渡都进行了精准的参数约束，确保模型可直接用于后续的装配验证与工程出图。渲染阶段采用半透明工程塑料材质搭配金属质感卡扣的材质组合，既清晰展现了组件内部的筋位排布结构，也还原了实物的材质质感，蓝色渐变背景搭配柔和的环境光，多角度展示了不同形态组件的外观特征，包括扇形护翼、三角护翼以及配套的弧形封边部件，让浏览者可以直观区分不同组件的外形差异。结构设计上，每款护翼组件都设置了统一规格的快装卡扣结构，可与对应规格的型材快速卡接固定，组件表面设置了多道平行加强筋，在控制整体壁厚、降低材料用量的同时，有效提升了部件的结构强度，避免安装使用过程中出现形变断裂问题；弧形封边部件则采用圆弧过渡设计，边缘做了倒角处理，消除锐边带来的安装安全隐患，同时与护翼组件的弧形边缘完美贴合，保证装配后的整体外观一致性。设计思路上，本套组件定位为工业装配的配套防护配件，将不同角度的护翼与封边部件整合为一套完整的配件包，在零件清单中对每个部件做了独立的分类设置，所有零部件的编号信息都统一录入到iProperties属性中，方便后续生产加工过程中的物料管理与BOM表导出，建模过程中预留了参数修改接口，可根据实际使用需求快速调整卡扣尺寸、筋位厚度等参数，适配不同规格的安装场景，组件的装配间隙经过反复校验，确保虚拟装配过程中无干涉问题，可直接用于装配模拟演示，也可导出为通用格式用于3D打印样件验证，大幅缩短配件从设计到落地的研发周期。
