庭院电动平移滑动门三维结构设计

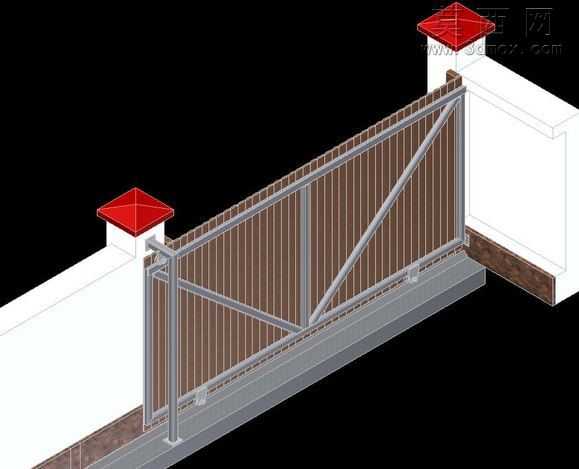

本作品为电动平移滑动门的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循实际庭院门的生产加工逻辑，先完成基准骨架的搭建，再逐一对各零部件进行细节建模与装配约束。模型整体包含门体主框架、竖向栏条、斜向加强撑、底部滑动导轨、两侧立柱及立柱顶部装饰盖帽等核心结构，各部件之间的装配关系完全还原实际安装逻辑，门体与底部导轨之间添加了滑动配合约束，可直观模拟门体横向平移的开合动作，斜向加强撑的设计完全贴合金属结构门的力学强化需求，能够有效避免大跨度门体长期使用出现的形变问题。材质渲染方面，门体框架、栏条、加强撑均赋予哑光银灰色金属材质，模拟镀锌钢材的真实质感，立柱顶部装饰盖帽采用亮面正红色烤漆材质，与银灰色门体形成鲜明视觉对比，立柱墙体部分赋予白色哑光涂料材质，底部基座采用仿石纹理材质，围栏部分采用棕褐色竖纹质感材质，整体渲染效果贴近真实庭院门的安装场景，各材质的粗糙度、反光度参数均经过反复调试，还原不同材质在自然光下的真实光影表现。设计思路上，该滑动门采用无轨道悬空平移的结构逻辑，适配庭院出入口的大跨度开合需求，无需在地面铺设通长轨道，能够避免轨道积灰、卡滞的常见问题，门体整体尺寸比例参考常规民用庭院出入口的通行宽度设定，竖向栏条的间距符合安全防护的间距要求，既保证通透的视觉效果，又能起到安全围挡的作用，两侧立柱既承担门体滑动的端部限位作用，又兼具围墙端头的装饰效果，顶部红色盖帽兼具防雨与装饰双重功能，整体结构兼顾实用性、安全性与外观协调性，可直接用于庭院门产品的结构验证、方案展示与生产参考。
