壁挂式太阳能户外照明装置结构设计

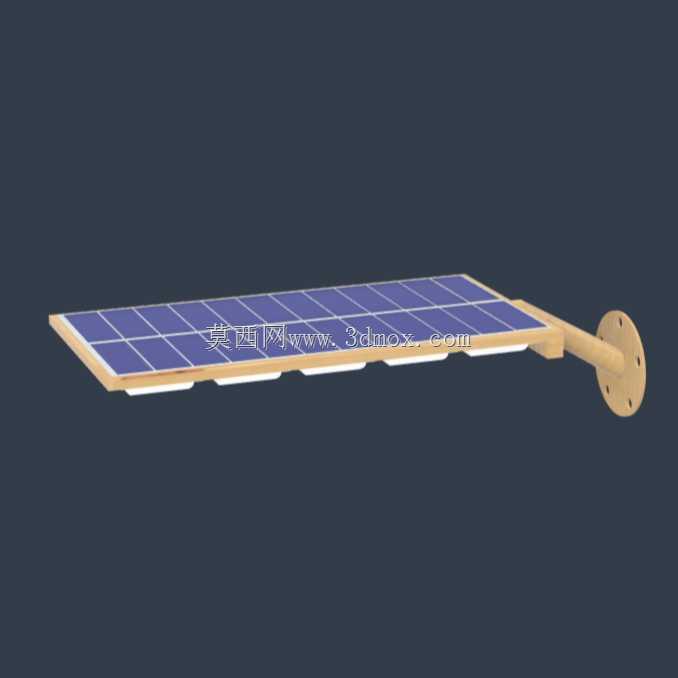

　　这款壁挂式太阳能照明装置的结构设计，核心围绕户外无外接电源场景的照明需求展开，适配住宅外墙、园区步道侧墙、乡村道路旁建筑立面等多种安装场景，无需布设市电供电线路，可独立完成光电转换与储能供电，解决偏远区域、临时布设区域的夜间照明痛点。从结构组成来看，装置整体分为光伏板承载支架、灯体安装基座、壁挂固定法兰三个核心部分，光伏板采用倾斜式承载设计，支架与壁挂基座之间设置角度调节余量，可根据安装区域的纬度调整光伏板倾角，保证不同地域安装时都能获得最优的太阳辐射接收角度，提升日间光电转换效率。

　　壁挂法兰采用圆形盘式结构，盘面预留四个对称分布的膨胀螺栓安装孔，适配常规外墙膨胀螺栓安装规格，安装时无需额外定制转接件，直接在混凝土、砖砌墙体上打孔即可完成固定，法兰与支架主体之间采用焊接加筋结构，可抵御户外12级以下阵风的载荷，避免长期户外使用出现支架变形、光伏板移位的问题。光伏板承载框架采用铝合金挤压型材拼接，边框做圆角钝化处理，避免安装维护时划伤作业人员，框架底部预留走线槽，光伏板的输出线缆可沿支架内部空腔引入灯体控制仓，避免线缆外露受紫外线老化、雨水侵蚀，提升线路使用寿命。

　　灯体部分沿光伏板下沿横向排布，采用一体化透镜配光设计，光线投射角度偏向步道侧，可覆盖安装位置下方3-5米宽度的路面区域，避免光线直射周边住户窗户造成光污染，灯壳采用密封式结构，配合防水胶圈达到IP65防护等级，可应对暴雨、扬尘等户外恶劣天气，无需额外加装防雨罩。设计过程中充分考虑安装维护的便捷性，光伏板与支架之间采用快拆式压块固定，后期更换光伏板时无需拆卸整个支架，仅需松开压块即可完成组件更换；控制仓设置在支架与法兰连接的位置，仓盖采用卡扣加防水胶条的固定方式，检修时无需借助专用工具即可打开仓盖，更换储能电池、检修控制电路。

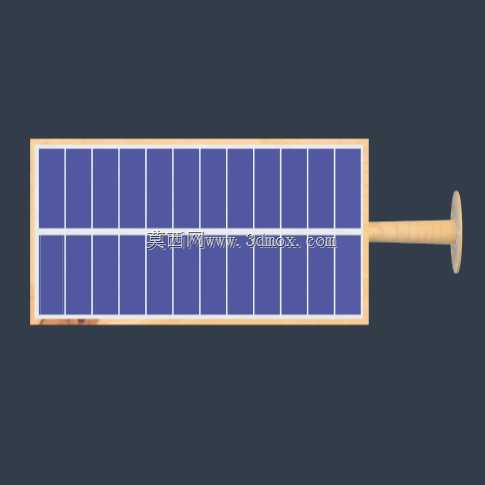

　　从安装边界来看，装置整体伸出墙面的长度控制在800mm以内，避免伸出过长影响行人通行，同时也能降低风阻载荷；光伏板整体宽度控制在1200mm，高度控制在400mm，适配常规住宅外墙的安装空间，不会遮挡窗户、空调外机等现有外墙设施。在结构强度校核阶段，针对支架的悬臂受力做了有限元分析，在光伏板满载、最大风载工况下，支架末端的形变量控制在2mm以内，不会出现光伏板抖动、灯体照射角度偏移的问题；壁挂法兰的螺栓孔位做了沉台设计，膨胀螺栓安装后螺栓头不会突出法兰盘面，保证法兰与墙面完全贴合，避免长期受力出现螺栓松动。装置的整体重量控制在8kg以内，单人即可完成上墙安装作业，无需额外吊装设备，适配乡村、园区等无大型安装设备的场景。光伏板的接线端设置防反接二极管，避免安装时线缆接反损坏控制电路，同时控制电路内置过充过放保护模块，可自动根据光照强度切换充放电状态，日间自动切断灯体供电、为储能电池充电，夜间环境亮度低于阈值时自动接通灯体供电，无需人工手动控制。
