水力驱动发电用叶轮式水车结构

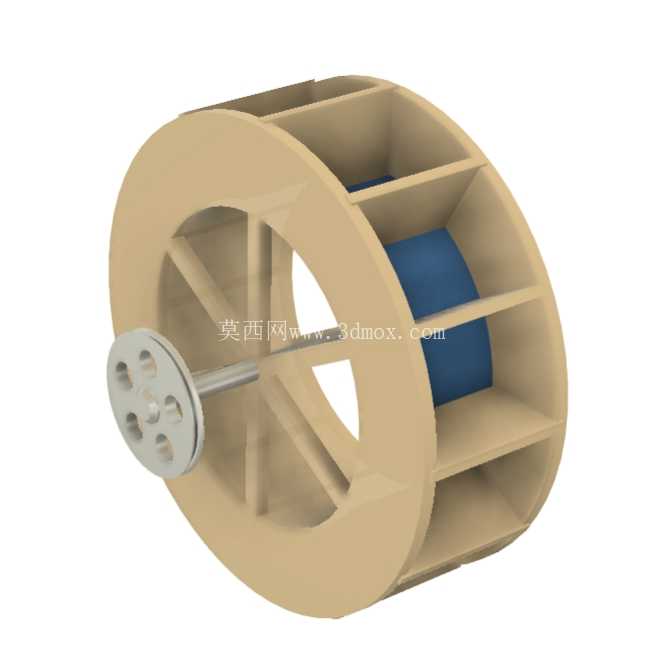

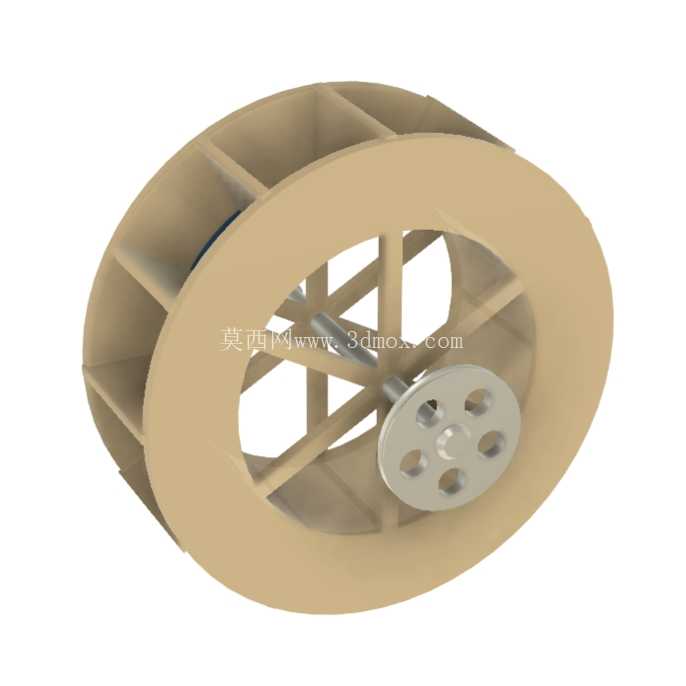

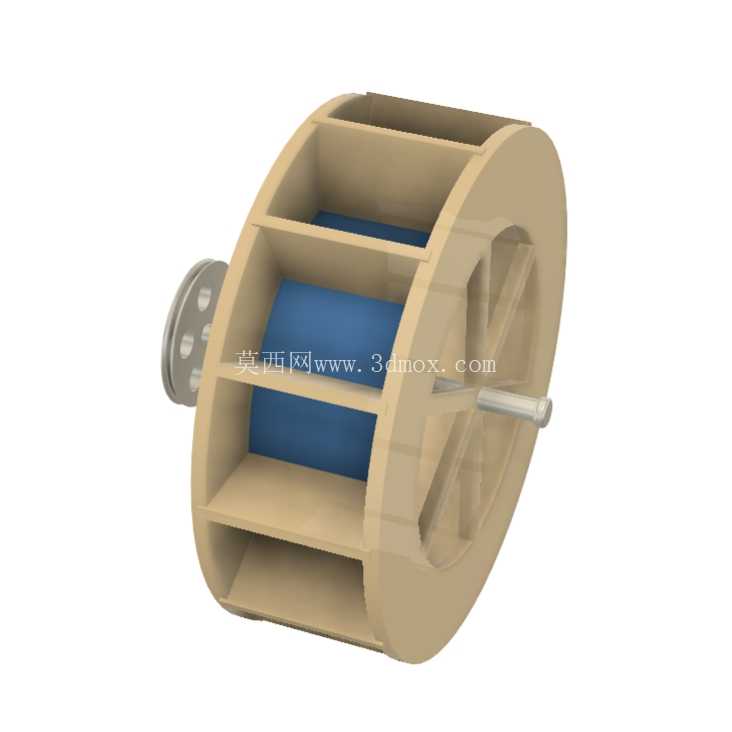

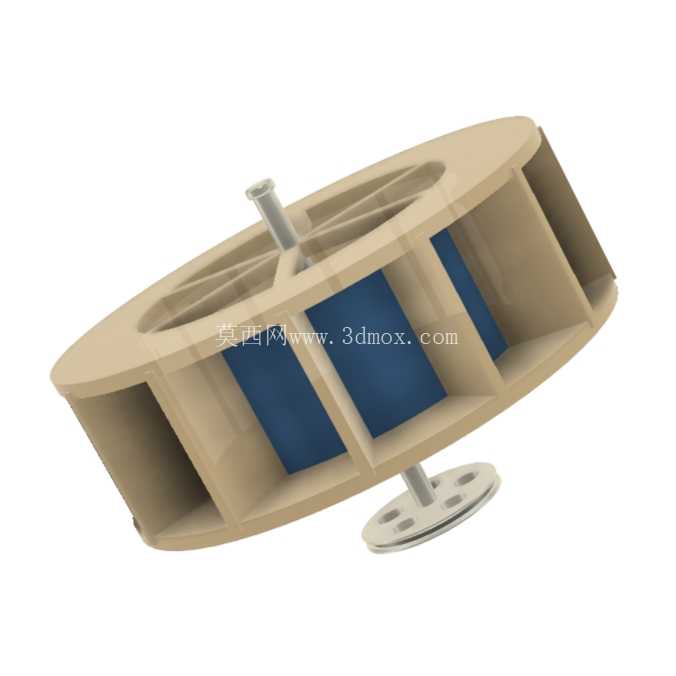

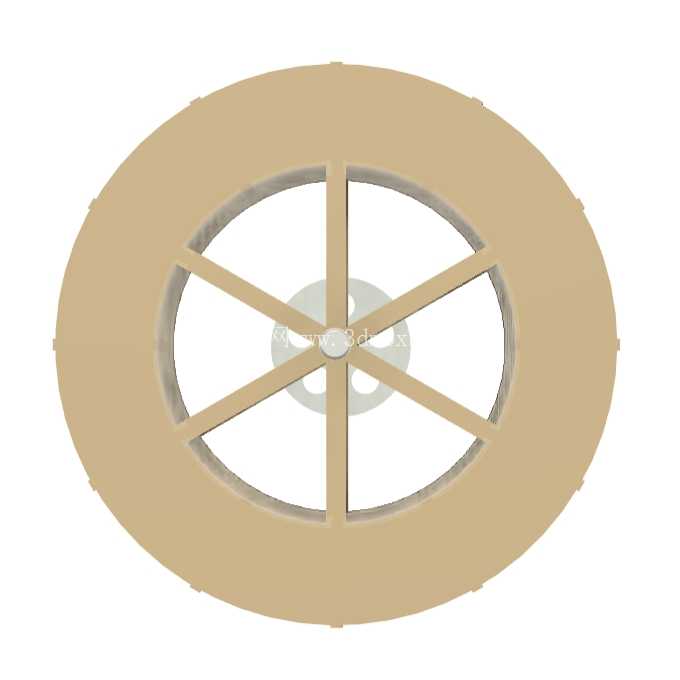

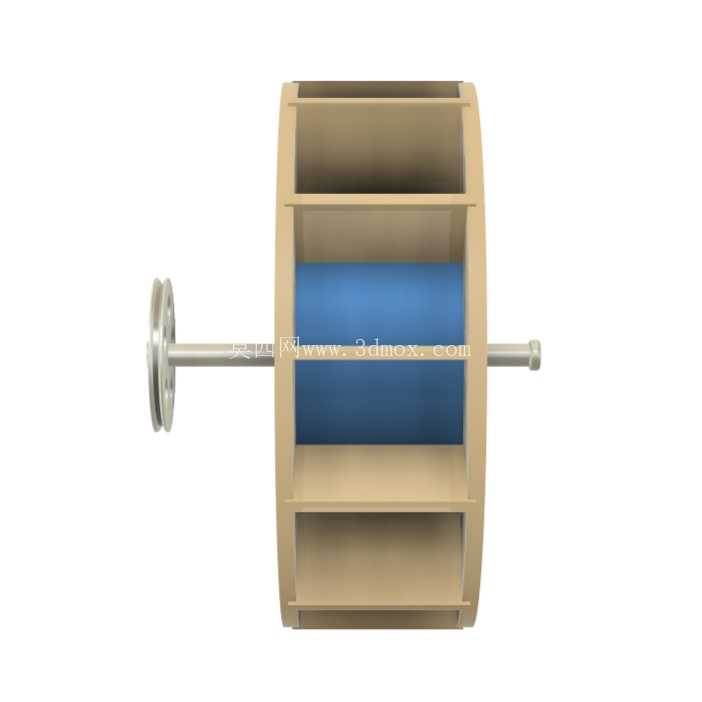

这款水车结构核心定位为小型离网场景下的水力发电动力转换部件，适配山区溪流、小型灌区引水渠、景观水系等具备稳定自然落差水流的应用场景，可直接对接低速永磁发电机完成水能到电能的转换，无需额外配置增速齿轮组即可满足小功率照明、传感设备供电的转速需求。从结构设计逻辑来看，整体采用双侧辐板式轮体构型，两侧圆形端板通过周向均匀排布的径向隔板分隔出独立受水腔，这种布局相比传统敞式水斗结构，能够减少水流冲击后的侧向飞溅损失，让水流在腔体内留存更久，充分释放动能推动轮体转动，经实测在0.8m/s的水流流速下即可实现自启动，无需额外外力辅助。轮体中心采用通轴式设计，轴端配置带定位孔的法兰式连接盘，可直接与发电机输入轴通过螺栓锁紧，连接盘上的均布孔位适配常规小型发电机的安装法兰尺寸，安装时仅需保证两侧轴承座的同轴度误差不超过0.1mm，即可避免运行过程中出现轴系偏磨、卡滞的问题。轮体的受水腔深度经过针对性优化，在保证整体结构强度的前提下控制了轮体自重，降低了转动惯量，使得水流冲击时的响应速度更快，即使水流流速出现小幅波动，轮体也能保持相对平稳的转动状态，输出转速波动范围控制在15%以内，能够为后端发电机提供相对稳定的动力输入。在安装边界方面，轮体的轴向宽度可根据实际水渠的宽度进行适配调整，径向尺寸则根据现场水流落差确定，常规场景下径向尺寸控制在落差高度的0.7-0.8倍即可保证水流能够直接冲击到受水腔的最佳受力位置，安装时轮体最低点需浸入水面下1/6-1/5的径向高度，既保证足够的受水面积，又避免浸入过深导致轮体转动阻力过大。结构细节上，两侧端板之间的径向隔板采用等角度均匀排布，相邻隔板的夹角根据轮体直径调整，保证每个受水腔的容积一致，转动过程中每个腔体依次受水，动力输出更连续，不会出现明显的扭矩脉动。中心轴与两侧端板的连接位置设置了加强辐条，辐条采用十字交叉布局，既能够降低轮体的整体重量，又可以保证端板与轴连接位置的结构刚度，避免长期受水流冲击出现端板变形、轴孔偏移的问题。轴端的连接盘采用与轴过盈配合加定位销的固定方式，能够传递足够的扭矩，不会出现运行过程中连接盘打滑、空转的情况。从实际使用场景的适配性来看，这款水车除了用于小型水力发电之外，也可适配小型提水装置、景观动态水景驱动等场景，结构本身无复杂精密部件，后期维护仅需定期检查轴端转动部位的润滑状态、清理受水腔内缠绕的杂物即可，对使用环境的要求极低，适合在无电网覆盖的偏远区域、生态景区等场景部署。设计过程中充分考虑了不同场景的安装兼容性，轮体的各个组成部件均采用可拆分式结构，方便运输到现场后进行组装，无需大型吊装设备即可完成安装作业，大幅降低了现场部署的难度与成本。在受力层面，轮体转动过程中水流对受水腔的冲击力会通过径向隔板传递到两侧端板，再通过加强辐条传递到中心轴，整个传力路径清晰，应力分布均匀，不会出现局部应力集中导致的结构损坏，长期运行的结构可靠性有充足保障。
