内螺纹六角锁紧紧固螺母结构

日常做设备结构装配时，这类六角内螺纹件是最常接触的基础连接件，小到桌面级工装夹具的拼接，大到生产线机架的模组固定，几乎所有需要可拆卸螺纹连接的点位都能见到它的身影。和常规外六角螺栓配对使用时，它靠六个对称的受力平面承担扳手的拧紧力矩，相比圆形的滚花螺母，它能适配开口扳手、套筒、梅花扳手等多种常规拆装工具，在狭窄的设备安装空间里，哪怕只有两个面能卡入扳手，也能施加足够的预紧力完成锁紧。

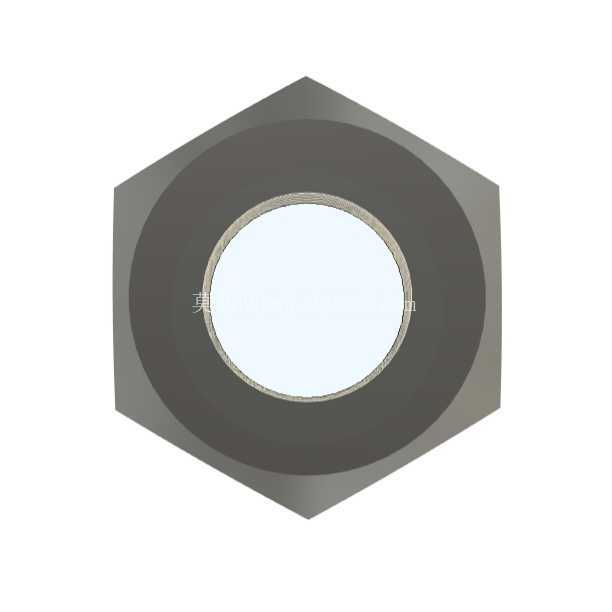

从结构设计逻辑来看，这类零件的核心功能是通过内螺纹与外螺纹的咬合，把两个或多个带通孔的零部件压紧固定，六角外形的对边尺寸是设计时最先确定的安装边界，要匹配对应螺纹规格的标准扳手开口尺寸，避免出现扳手打滑、无法施加额定拧紧力矩的问题。内螺纹的加工精度直接决定连接可靠性，建模时要严格遵循普通公制螺纹的牙型角、螺距参数，牙底的圆弧过渡不能省略，实际加工中这个圆弧能减少螺纹根部的应力集中，避免设备长期运行受振动载荷时出现螺纹崩裂、滑牙的失效问题。

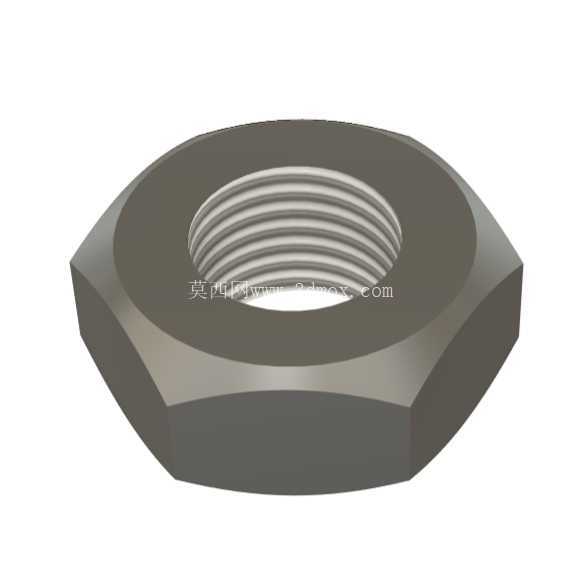

很多新手建模时容易忽略螺母的厚度设计，其实厚度直接和螺纹啮合长度挂钩，针对不同强度等级的应用场景，厚度要和配套螺栓的强度、被连接件的材质匹配：如果是连接薄钣金件的场景，厚度可以适当收窄，减少整体装配后的凸出高度；如果是用在振动较大的冲压设备、输送线机架上，就要适当增加厚度，保证足够的螺纹啮合圈数，避免长期受交变载荷后螺纹脱开。六角的棱边位置做了极小的倒角处理，这个细节不是为了外观好看，一是装配时能快速引导螺栓拧入内螺纹，不用反复对准牙位，二是去除热处理后的锐边，避免安装时划伤操作人员的手套或皮肤，三是电镀或发黑处理时，锐边位置不会因为电流集中出现镀层过厚、装配卡滞的问题。

实际选型时还要考虑安装边界的限制，如果安装位置周围有凸起的结构件，要提前核算六角对角尺寸的回转空间，避免拧紧时扳手和周边结构干涉，很多现场装配出问题的案例，都是设计阶段只核对了螺纹规格和对边尺寸，没算上扳手转动时需要的避让空间，最后只能打磨周边零件或者换成薄型螺母，反而降低了连接强度。和防松垫圈配对使用时，螺母的支撑面要保证足够的平面度，建模时不能把支撑面做成带拔模斜度的面，否则垫圈受力不均，防松效果会大打折扣，长期受振动后很容易出现螺母回松的问题。

针对不同的使用环境，这类螺母的材质选择也有区别：普通室内设备机架用常规碳钢材质做发黑处理就能满足防锈和强度要求；如果是用在户外或者有腐蚀性介质的工位，就要选不锈钢材质或者做达克罗表面处理，建模时不用特意表现材质差异，但结构上要注意，不锈钢材质的螺母要适当增加啮合长度，因为不锈钢螺纹的咬合阻力比碳钢大，相同厚度下更容易出现咬死的问题。很多人觉得这类标准件不需要自己建模，直接调取标准件库就行，但实际做非标设备设计时，经常会遇到标准件的安装边界和现有结构冲突的情况，这时候就需要在保证螺纹连接强度的前提下，调整六角的对边尺寸或者厚度，这时候就需要完全掌握这类零件的设计逻辑，不能随便改尺寸导致强度不足。

做三维建模的时候，螺纹部分不要做全牙的精细建模，除非是做渲染展示用，正常装配设计里用装饰螺纹线标注规格就行，能大幅减少装配体的文件占用内存，打开和编辑大装配体时不会出现卡顿。支撑面和六角侧面的垂直度也要控制在合理的形位公差范围内，要是两个面垂直度超差，拧紧后螺母会出现偏斜，导致螺栓承受额外的弯曲应力，长期运行后很容易出现螺栓断裂的失效问题。很多现场出现的螺栓断裂故障，根源不是螺栓强度不够，而是配套的螺母支撑面不平，拧紧后螺栓受附加弯矩，远没达到额定拉伸载荷就发生了断裂。
