立式数控铣床三维结构设计作品

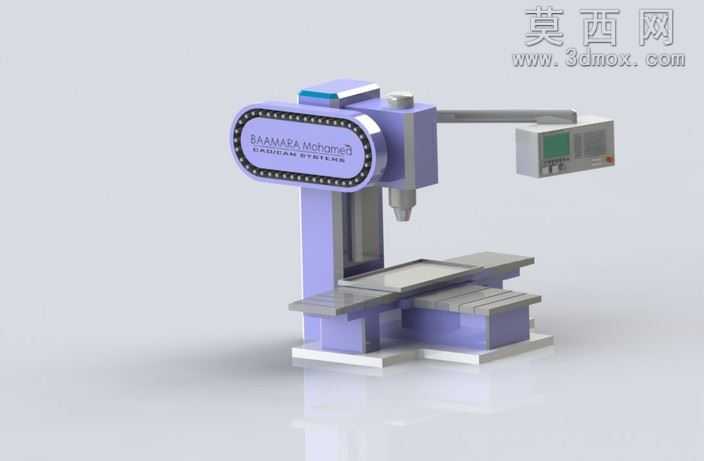

本作品为立式数控铣床的三维建模设计成果，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循立式铣床的真实结构比例，对各功能模块进行了精细化还原。模型主体采用淡紫色机身搭配银灰色金属功能部件的配色方案，渲染阶段针对不同部件赋予了差异化材质：机身立柱、主轴箱外壳采用哑光工程塑料质感材质，模拟工业设备常用的防护涂层效果；工作台、导轨、滑座等运动部件赋予拉丝金属材质，还原金属加工面的细腻质感；操作面板区域搭配半透明显示屏材质与哑光按键材质，还原真实数控操作面板的视觉效果；底部基座采用厚重的哑光金属材质，凸显设备的稳定感。结构设计上完整还原了立式数控铣床的核心组成：顶部悬臂式主轴箱集成了主轴驱动结构与标识面板，悬臂延伸端搭载独立的数控操作箱，可实现角度调整的结构预留；立柱部分采用一体式框架结构，保证主轴运动的刚性支撑；下方十字滑台搭配可移动工作台，预留了T型槽装夹结构的细节，能够直观展示工件装夹与进给运动的逻辑；床身底座采用加宽设计，还原真实设备的配重与减震结构逻辑。建模过程中对各运动副的装配关系进行了合理约束，能够直观展示主轴上下进给、工作台XY向移动的运动逻辑，各部件之间的装配间隙、连接结构都做了细节处理，没有出现结构穿模、比例失调的问题。渲染阶段采用柔和的影棚布光方案，通过主光、辅光与轮廓光的搭配，凸显出设备各部分的结构层次，地面添加了微弱的反射效果，提升整体渲染的真实感，既保证了模型整体的视觉美观度，也完整还原了立式数控铣床的结构特征与功能布局，可用于机械结构教学、设备展示、方案演示等多种场景。
