游艇舱室圆形通风排气口结构设计

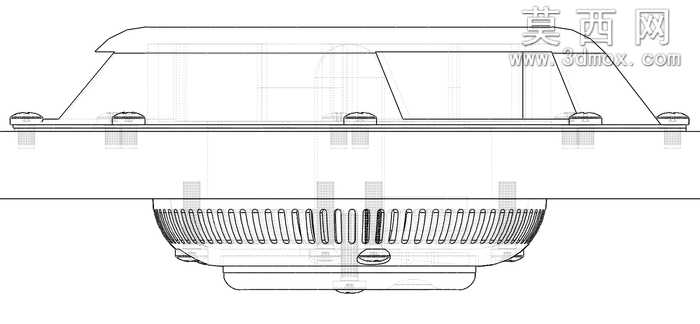

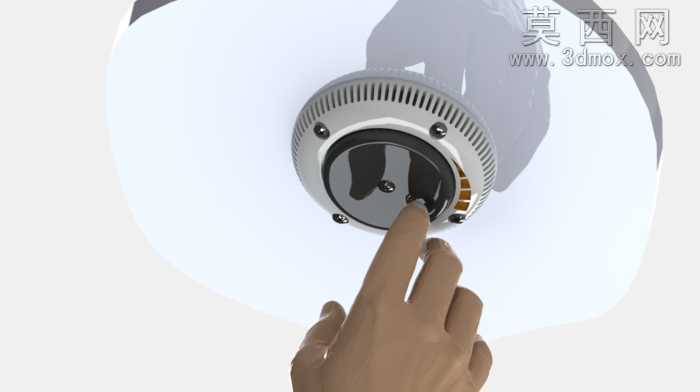

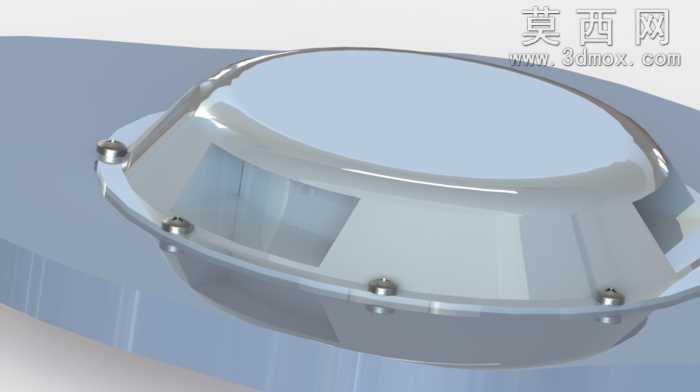

本作品为游艇配套的舱室通风排气口三维设计，整体采用简约优雅的圆形造型，在三维建模过程中优先遵循易制造、易清洁、高适配的设计原则，对所有零部件做了适配游艇安装场景的结构优化。建模阶段首先完成主体基座的轮廓搭建，采用回转特征快速生成圆形基座的基础曲面，再通过阵列特征均匀布置周向的固定螺丝孔位，确保安装时的受力均匀；中部的通风格栅采用细密的环形栅条结构，建模时通过扫掠特征生成单根栅条后做圆周阵列，既保证通风通流面积满足舱室换气需求，又能阻挡大体积杂物进入通风管路，栅条的边缘全部做了R0.5的圆角处理，避免生产装配过程中划伤操作人员。排气口中部的调节旋钮做了内嵌式结构设计，旋钮表面做了内凹的防滑纹理，通过旋转旋钮即可调节通风口的开合角度，控制舱室的通风量，旋钮与基座之间预留了标准的旋转阻尼间隙，内置的复位弹簧采用标准件参数建模，确保旋钮转动时的手感平顺，不会出现卡滞或松动的问题。材质设计上，除固定用的螺丝采用不锈钢材质外，其余外露部件均选用ABS塑料材质，外露的可见面做了高光亮面抛光处理，模拟高光ABS的细腻质感，既可以匹配游艇内饰的精致风格，又具备优秀的抗腐蚀能力，能够适应海上高盐高湿的使用环境。结构设计上所有部件均做了易拆装优化，没有复杂的倒扣结构，支持常规注塑工艺批量生产，部件之间的配合公差控制在0.1mm以内，装配后缝隙均匀美观；同时在基座背面设计了一圈密封胶条安装槽，安装时搭配密封胶条可以避免雨水从安装缝隙渗入舱室内部，整体结构没有卫生死角，日常使用时仅需擦拭表面即可完成清洁，能够长期保持外观整洁。整个模型的所有配合部位都做了干涉检查，确保各部件运动时不会出现碰撞，安装结构可以直接适配游艇舱室的标准开孔尺寸，无需额外修改即可直接对接生产环节，兼顾了外观美感与实用性能。
