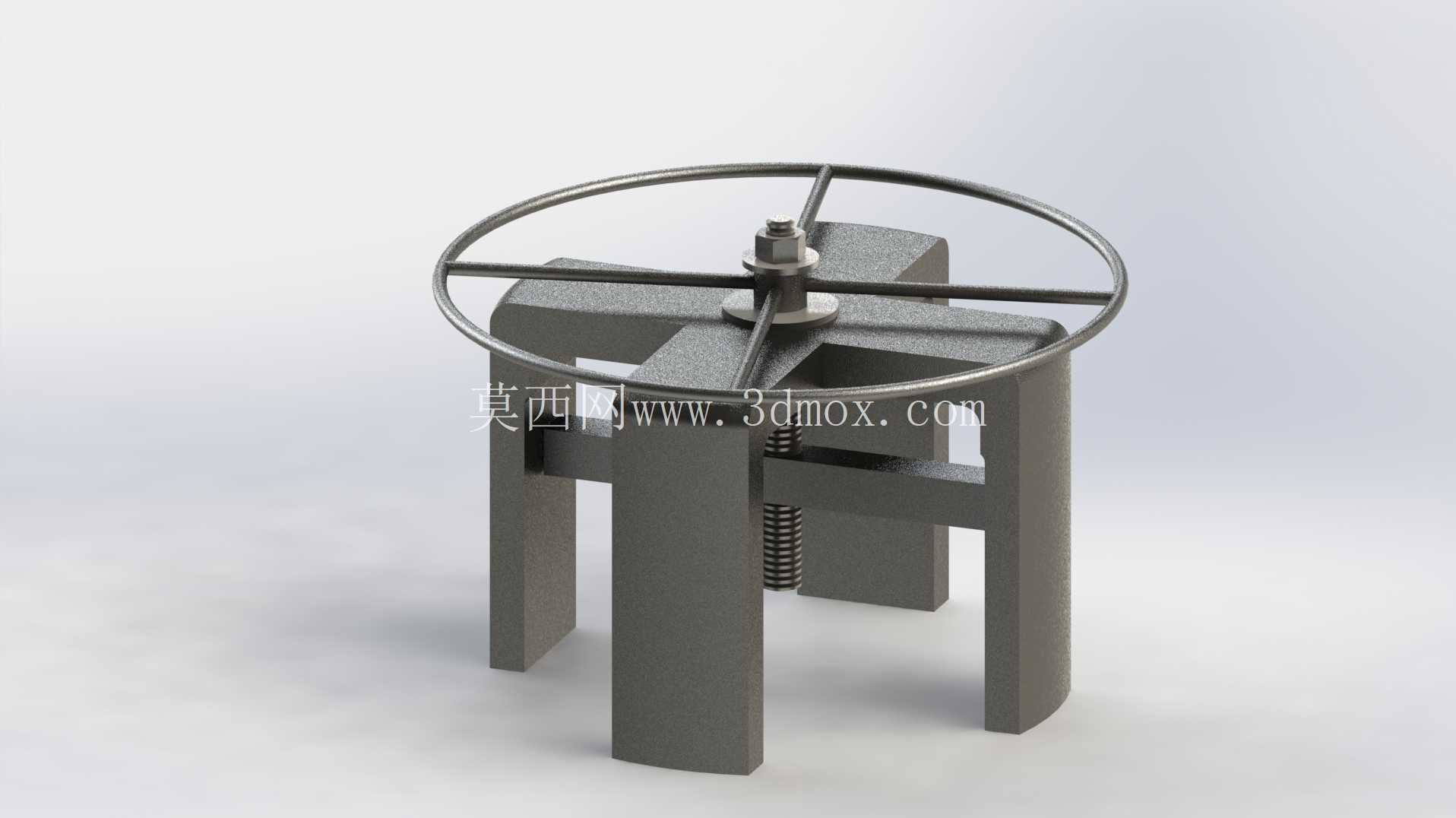

顶部手轮采用轮缘加三辐条的结构形式,轮缘做滚花处理增大操作摩擦力,辐条与中心轮毂焊接为整体,轮毂通过平键与丝杠顶端连接,传递操作扭矩,手轮直径根据操作力需求设计,保证单人施加不超过150N的圆周力时,即可输出足够的丝杠轴向推力,满足额定载荷下的升降需求。丝杠采用梯形螺纹设计,具备自锁特性,当手轮停止转动时,丝杠与螺母之间的螺纹摩擦力可锁定当前高度位置,无需额外增加锁紧机构,简化整体结构的同时提升了使用安全性,避免载荷作用下出现自动下滑的问题。支撑腿底部设计有平底安装面,可通过膨胀螺栓或压板固定在地面、工作台面等安装基础上,安装边界需保证中心丝杠的竖直度偏差不超过1/1000,避免升降过程中出现偏载导致螺纹磨损加剧。该手动升降结构采用顶部手轮输入扭矩的传动形式,核心传动副为梯形丝杠配合内置铜螺母,将手轮的回转运动转化为支撑立柱的直线升降动作,整体结构无外接动力源,完全依靠人力操作即可完成高度调节,适配无供电条件的临时作业、小型工位高度调整、教学实训演示等场景。从结构布局来看,四根立式支撑腿采用等边角钢式截面设计,沿中心丝杠周向90度均匀分布,腿体内侧加工有导向滑槽,与中部的滑动横梁配合形成移动副,限制横梁的周向转动自由度,保证升降过程中横梁仅沿竖直方向移动,无偏摆、卡滞风险。

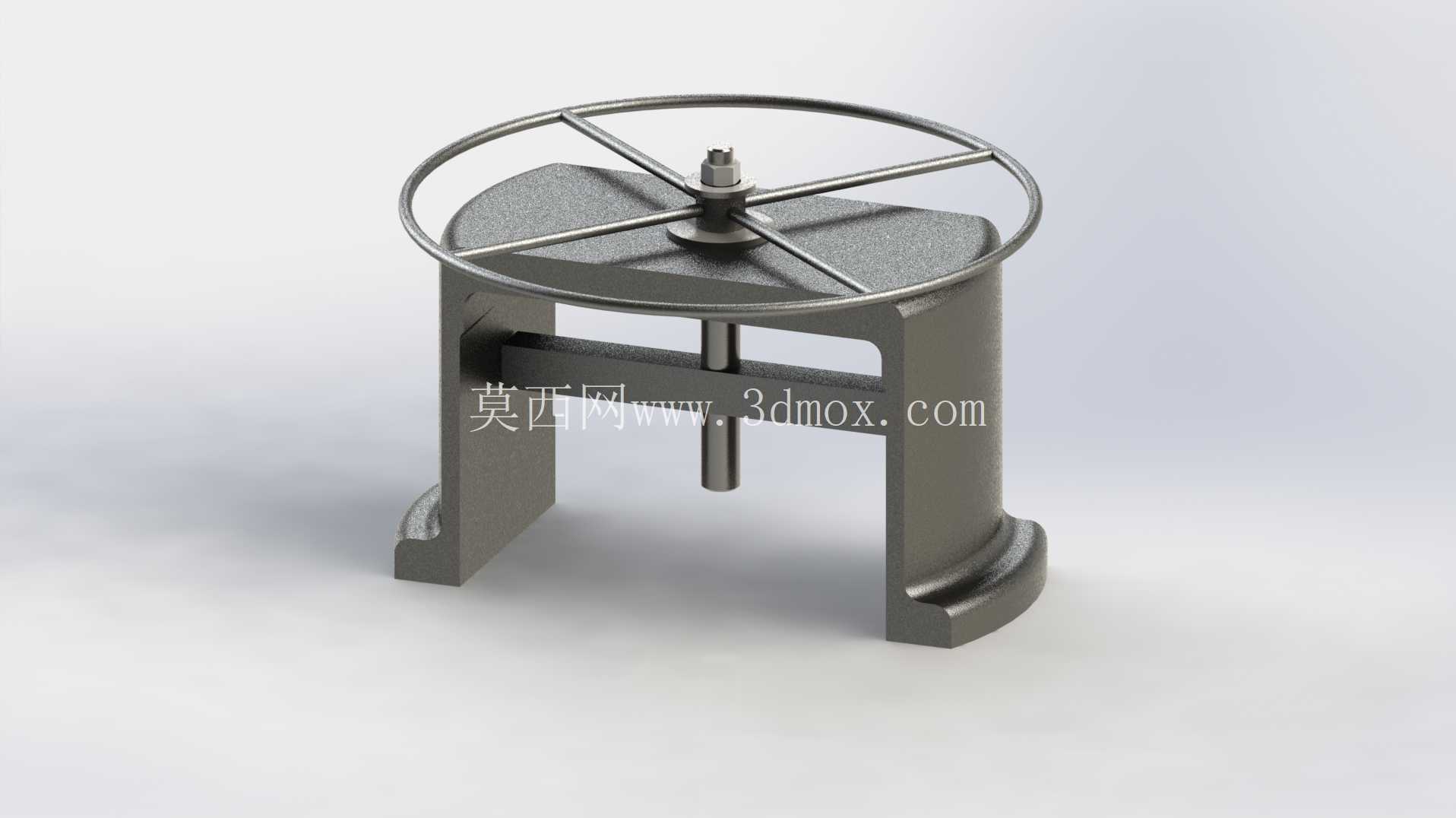

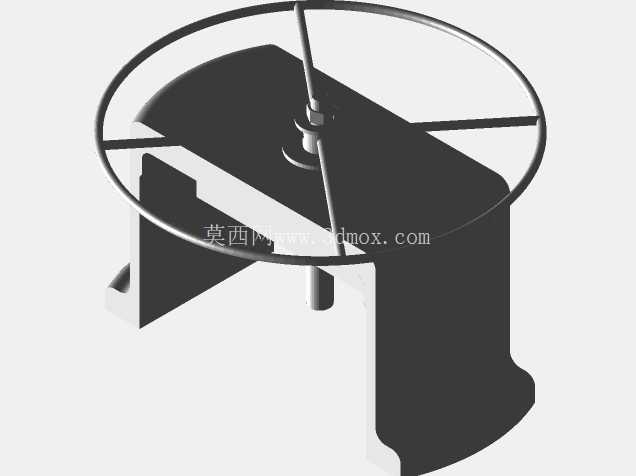

中部滑动横梁为十字形结构,四个端部嵌入支撑腿的导向槽内,横梁中心加工有与丝杠配合的螺纹孔,同时预留有工装安装接口,可根据使用需求加装作业平台、夹具固定座等附属部件,拓展使用场景。在结构优化层面,原方案采用四根等宽支撑腿的设计,在实际受力分析中发现,相邻支撑腿之间的跨距较小,当横梁承受偏载时,远离载荷侧的支撑腿受力极小,材料利用率偏低,优化方向可将四根窄腿替换为两根对称布置的宽面支撑腿,在保证导向长度足够的前提下,增大支撑腿与横梁的接触面积,降低导向面的比压,减少长期使用后的磨损量,同时减少零件数量,降低加工与装配难度。
导向面的间隙设计需控制在0.1mm-0.2mm之间,间隙过小容易因加工误差、杂物嵌入导致卡滞,间隙过大则会导致升降过程中横梁晃动,影响定位精度。丝杠的上下两端分别设置有支撑轴承,上端采用深沟球轴承承受径向力与少量轴向力,下端采用推力球轴承承受主要的轴向载荷,保证丝杠转动灵活,无轴向窜动。手轮的操作高度设计在人体站立操作的舒适区间,即距离安装基面1000mm-1200mm之间,符合人机工程学要求,长时间操作不易产生疲劳。该结构的升降行程可根据实际使用需求调整丝杠长度与支撑腿高度,常规配置下行程范围在200mm-500mm之间,额定承载能力不低于200kg,可满足多数小型手动升降作业的需求。
在加工工艺层面,支撑腿、横梁等结构件可采用铸造后机加工的方式制作,铸造毛坯需经过时效处理消除内应力,避免后续加工完成后出现变形,导向面、螺纹孔等配合面需经过铣削、攻丝等精加工工序,保证尺寸精度与表面粗糙度符合装配要求。丝杠采用45号钢调质处理,螺纹表面淬火,提升耐磨性与使用寿命,螺母采用锡青铜材质,具备良好的减摩性能,降低丝杠的磨损速率。装配过程中需保证四根支撑腿的平行度、丝杠与支撑腿的平行度符合设计要求,装配完成后需进行全行程空载试运行,检查升降过程是否顺畅,有无卡滞、异响,自锁性能是否可靠,在额定载荷下测试升降力是否在人力可接受范围内,确认各部件无变形、松动后方可投入使用。
