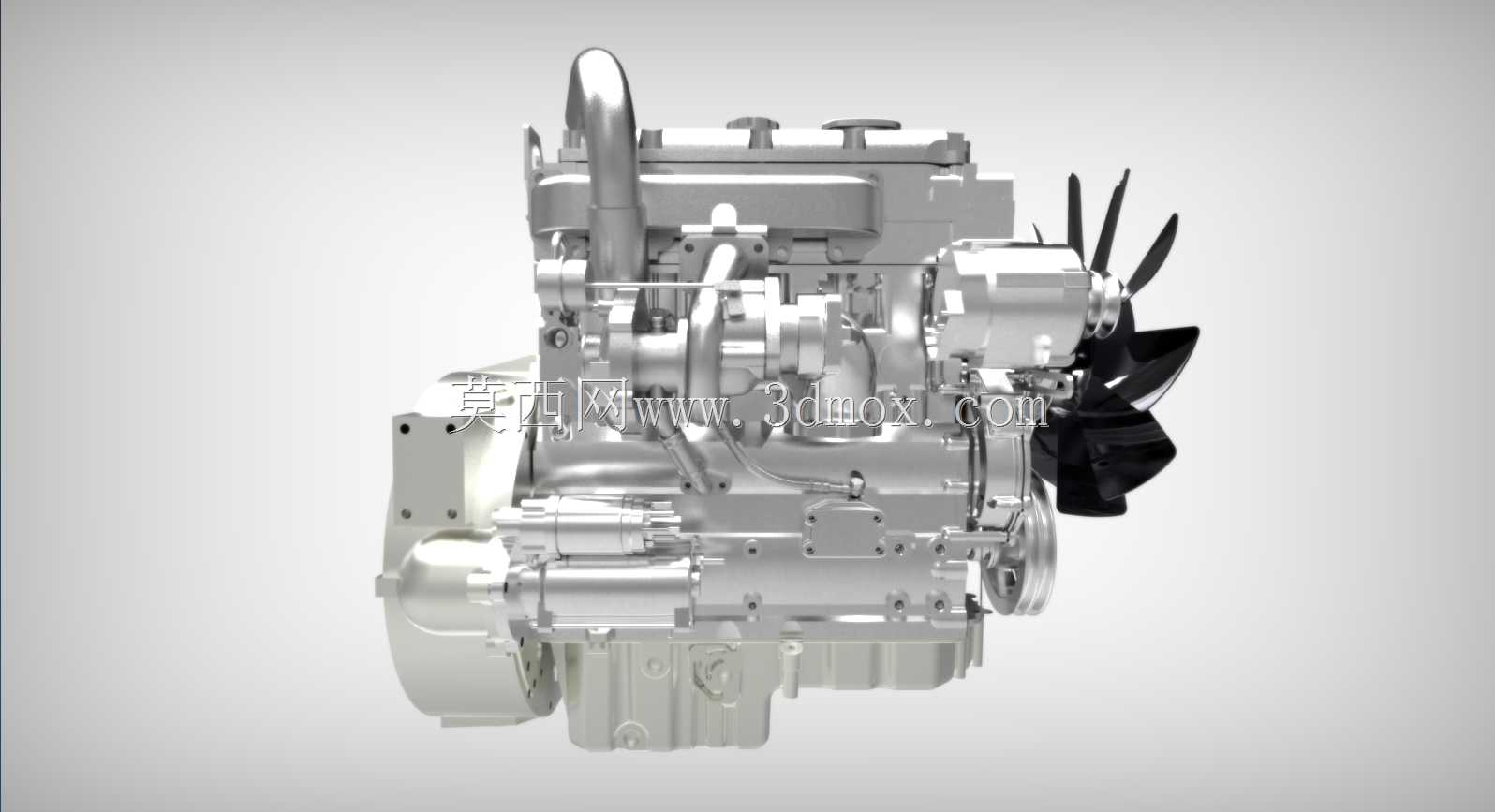

珀金斯1104d-44t柴油发动机渲染作品

　　这款珀金斯1104d-44t柴油发动机，是非道路移动机械领域应用极广的直列四缸增压柴油机，常被配套在中小型装载机、挖掘装载机、农用拖拉机、柴油发电机组、小型工程机械以及固定式工业动力机组上，作为核心动力输出来源，适配负载波动大、作业环境复杂的工况，能在高粉尘、温差跨度大的户外场景下保持稳定输出。从结构布局来看，该机型采用直列四缸的经典排布，缸体采用高强度铸铁材质，兼顾刚性与散热需求，左侧集成布置了齿轮式机油泵、燃油滤清器以及机油冷却器模块，所有外接管路的走向都做了避让设计，避免与整车安装支架、周边附属部件产生干涉，前端轮系通过单根多楔带驱动冷却风扇、充电发电机以及水泵，张紧轮的布置位置预留了足够的手动调整空间，

　　日常维护时无需拆解周边大件即可完成皮带更换操作。涡轮增压器布置在发动机排气侧上方，通过排气歧管直接连接，缩短了排气路径，减少了涡轮迟滞，同时增压器的进回油管路都做了隔热防护，避免高温机油管路老化过快，也防止周边橡胶管路被高温炙烤失效。进气侧布置了空气滤清器接口、进气歧管以及高压共轨燃油系统的相关部件，高压油管的排布整齐，每根油管的固定卡箍位置都经过振动校核，避免发动机运行时的共振导致油管磨损开裂。后端飞轮壳采用标准化的SAE安装接口，能够匹配不同规格的离合器壳或者发电机连接法兰，动力输出端面的同轴度公差控制在0.1mm以内，保证动力传输过程中不会出现偏磨、振动过大的问题。油底壳采用深冲式钢结构，底部设置了磁性放油螺塞，

　　能够吸附机油中的金属磨屑，同时油底壳的造型做了倾斜设计，在整机带有一定安装倾角的作业场景下，依然能保证机油泵吸油口始终处于油面以下，避免吸空导致的润滑失效。冷却风扇采用吸风式设计，配套的导风罩能够将冷却风全部导向散热器，提升散热效率，风扇与散热器之间的安装间隙控制在50-80mm区间，既保证通风量，又避免运行过程中风扇与散热器产生刮碰。整机的安装支脚分布在缸体两侧靠前、靠后的四个位置，支脚的安装孔位采用长圆孔设计，允许安装时有±3mm的位置调整量，降低整车机架焊接时的位置精度要求，同时每个安装支脚都配套有橡胶减震垫，能够过滤发动机运行时产生的高频振动，避免振动传递到机架导致整车舒适性下降或者紧固件松动。从设计思路上，这款机型优先考虑了非道路场景的维护便利性，所有需要定期保养的部件——机油滤清器、燃油滤清器、机油加注口、油尺，都布置在发动机同侧或者易于触及的位置，站在设备侧面即可完成所有常规保养操作，无需将设备举升或者拆解覆盖件。同时整机的密封件都采用耐油耐高温的氟橡胶材质，能够在-30℃到45℃的环境温度下正常工作，适配国内绝大多数地区的户外作业环境。在配套选型时，需要注意整机的外形边界，长度方向从前端皮带轮最外端到飞轮壳后端面约为720mm，宽度方向从进气歧管最外侧到排气侧涡轮增压器最外端约为620mm，高度方向从油底壳底部到气门室盖顶部约为780mm，安装时需要预留出至少100mm的周边间隙，一方面保证冷却风的流通，

　　另一方面也为后续的维护操作留出操作空间。进排气接口的尺寸、冷却水管的管径都采用行业通用规格，能够直接匹配市面上多数同功率段设备的散热系统、进排气系统，不需要做过多的改装适配。燃油系统采用高压共轨电控喷射，喷射压力能够达到1600bar，保证燃油雾化充分，燃烧效率更高，同时排放能够满足非道路国三阶段的要求，在同排量机型中，燃油消耗率比传统机械喷射机型低8%左右，长时间作业的经济性优势明显。缸盖采用整体式铝合金材质？不，实际该机型缸盖为铸铁材质，每缸四气门的布置，进排气效率更高，能够保证在高负载工况下的充气效率，持续输出额定功率时不会出现动力衰减。曲轴采用锻钢材质，经过动平衡校正，不平衡量控制在5g·cm以内，运行时的振动更小，整机的大修间隔能够达到10000小时以上，降低用户的全生命周期使用成本。
