搅拌机用电枢转子结构三维设计

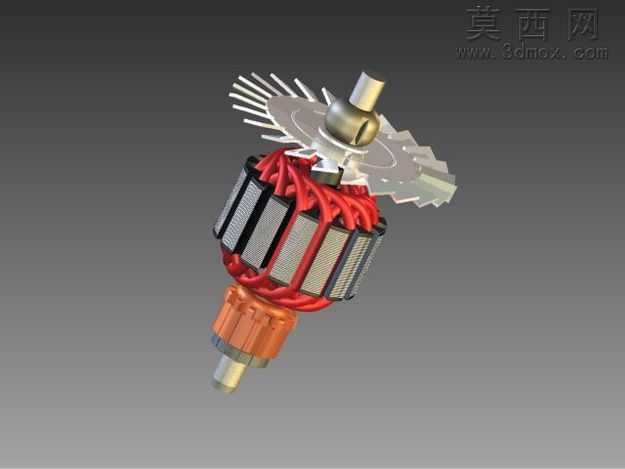

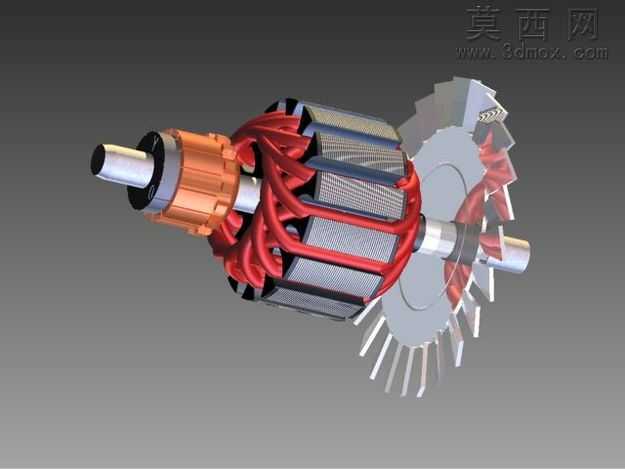

本作品为搅拌机配套驱动用电枢转子的三维建模成果，建模过程严格遵循有刷直流电机电枢的实际生产结构逻辑，在三维软件中完成全参数化特征搭建，确保各部件尺寸匹配度符合小型搅拌电机的装配公差要求。建模初始阶段先完成电枢转轴的基准特征创建，以转轴轴线为全局装配基准，依次完成各功能部件的建模与装配：转轴两端分别设计有适配搅拌负载连接的输出轴段、适配端盖轴承的支撑轴段，轴身预留铁芯定位台阶、换向器安装卡位，保证各部件装配后无轴向窜动空间。电枢铁芯部分采用斜槽叠压结构建模，还原硅钢片叠压后的实体形态，槽型按照小型电机的梨形槽标准设计，槽内预留绕组嵌装空间，铁芯两端做绝缘端板的特征还原，避免绕组与铁芯直接接触造成短路。绕组部分采用红色绝缘漆包覆的铜线特征建模，按照叠绕工艺的走线逻辑完成每一组线圈的路径绘制，线圈端部按照实际生产的绑扎形态做圆弧过渡处理，还原绕组浸漆后的固化质感，同时清晰呈现线圈与铁芯槽、换向器挂钩的连接关系，直观展示电枢的电路导通路径。换向器部分采用铜质换向片与绝缘云母片间隔排列的结构建模，还原换向器的圆柱工作面与底部接线挂钩结构，表面做金属抛光质感处理，清晰区分铜片与绝缘材质的视觉差异。转轴上端的散热风叶采用放射状直叶结构建模，风叶与端部的安装圆盘做一体化特征处理，还原风叶随转子转动时带动空气流动、为电机内部散热的功能结构，风叶边缘做倒角处理避免应力集中。渲染阶段针对不同部件赋予对应材质：转轴与换向器铜片赋予抛光金属材质，电枢铁芯赋予硅钢片叠压后的哑光灰金属材质，绕组赋予红色绝缘漆的半哑光质感，散热风叶赋予硬质工程塑料材质，通过光影调整突出各部件的结构层次，清晰展示转子的装配关系与细节特征。整个建模过程兼顾结构准确性与视觉展示效果，可用于搅拌电机的结构教学、装配模拟以及产品改型设计参考，完整还原了小型有刷搅拌电机核心转动部件的全部结构细节，各部件之间的配合关系清晰可辨，能够直观呈现电枢转子的工作原理与构造逻辑。
