汽车电动车窗升降驱动电机结构设计

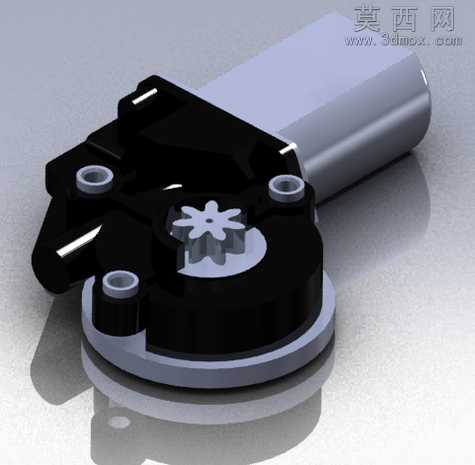

本模型为汽车电动车窗配套的驱动减速电机，采用SolidWorks进行全参数化三维建模，建模过程严格遵循车用电机的实际尺寸规范与装配逻辑，完整还原了产品的全部结构细节。模型整体分为直流驱动电机主体与蜗轮蜗杆减速输出端两大模块，首先构建圆柱形的直流电机本体部分，采用金属哑光材质模拟电机金属外壳的质感，外壳边缘做微小的圆角处理还原真实冲压壳体的工艺特征，输出轴与减速箱的连接部位做精准的同轴度约束，保证装配关系符合实际生产的公差要求。减速箱部分采用黑色工程塑料材质模拟玻纤增强PA壳体的外观，壳体上的三个安装定位孔做沉头结构设计，孔位的位置尺寸完全匹配汽车车门内板的安装点位，输出端采用星形齿轮结构，齿形参数经过模数校验，保证与车窗升降机构的齿条啮合精度。渲染阶段采用工作室柔光环境，添加地面反射效果突出产品的轮廓层次，黑色壳体部分添加细微的磨砂质感参数，金属输出轴部分添加轻微的拉丝纹理，齿轮部位采用亮面金属材质区分功能部件，整体渲染效果真实还原量产产品的外观质感。设计过程中重点考量了车用部件的安装适配性，减速箱的外形轮廓做了避空设计，避免与车门内部的其它钣金、线束部件产生干涉，电机主体与减速箱的连接法兰做了加强筋结构，提升部件安装后的结构强度，输出齿轮的轴向定位结构完整还原卡簧、垫片的装配细节，保证模型可直接用于后续的结构验证、装配模拟工作。整个模型的所有特征均为可编辑参数，无外部参考、无破面缺失，各零部件之间的装配约束完整，可直接生成爆炸视图用于生产指导或者产品展示，结构设计兼顾了动力输出的扭矩需求与车用场景的安装空间限制，符合汽车零部件的设计规范。
