德中轻型压缩机结构三维设计模型

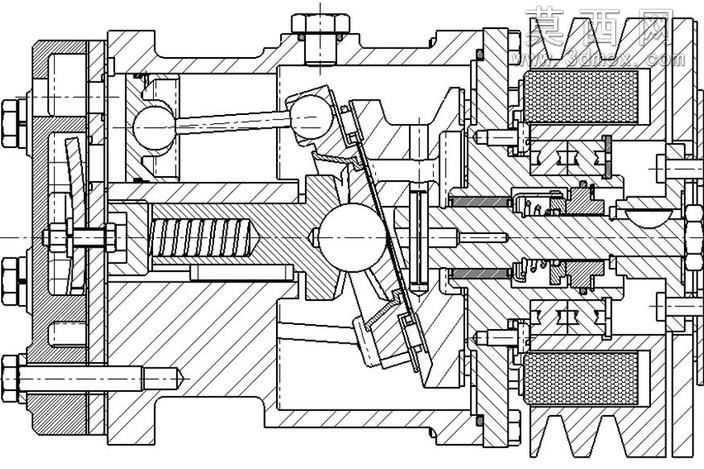

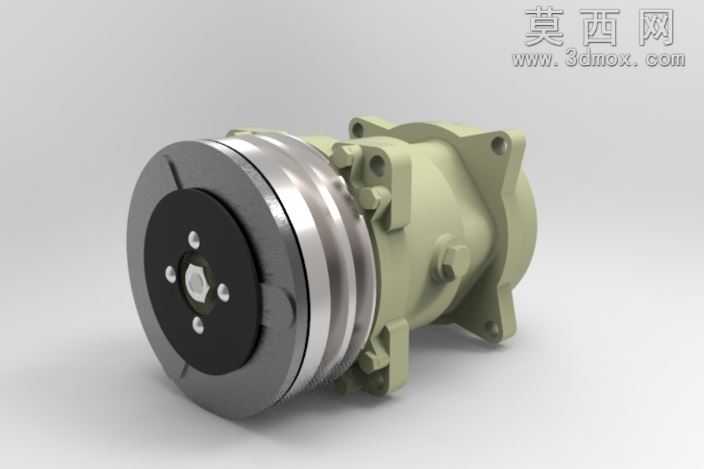

本模型为德中轻型压缩机的完整三维结构设计成果，建模阶段依托SolidWorks平台完成全参数化构建，严格遵循机械设计公差配合规范，对设备内部的曲柄连杆机构、斜盘传动组件、活塞压缩腔、进气过滤单元、密封结构、端盖连接组件、轴承支撑结构、冷却散热结构等全部零部件进行1:1比例还原，每一个零件的建模过程都经过尺寸校核，确保各部件装配间隙符合实际生产装配要求，不存在干涉错位问题。渲染阶段针对不同零部件赋予对应真实材质：金属壳体与传动件采用调质钢材材质，调整金属粗糙度与反光参数还原机加工金属质感；密封件采用丁腈橡胶材质，还原橡胶的哑光弹性质感；过滤组件采用多孔网状材质，还原滤网的通透纹理；紧固件采用镀锌标准件材质，还原标准五金件的表面处理效果；端盖部分根据实际工艺设置铸铁或铸铝材质，匹配不同部件的材质特性。结构设计上，该轻型压缩机采用斜盘式传动布局，将主轴的旋转运动通过斜盘转化为多个活塞的往复压缩运动，相比传统曲柄连杆结构大幅压缩了设备轴向尺寸，适配轻型紧凑的安装使用场景；进气端设置多层过滤结构，可对进入压缩腔的气体进行杂质过滤，延长内部活塞与缸体的使用寿命；各腔体之间设置多重密封结构，避免压缩气体泄漏，保障压缩效率；端盖采用螺栓法兰连接结构，方便后期拆解维护，轴承支撑位设置合理的润滑通道，保障传动部件长期运行的润滑需求。设计过程中优先考虑设备的轻量化与运行稳定性，在保障缸体承压强度的前提下对壳体非受力区域进行结构优化，降低整体设备重量；传动部件的运动轨迹经过运动仿真校核，确认斜盘转动过程中活塞往复行程符合压缩比设计要求，各运动部件不存在运动干涉，进排气阀片的启闭时序与活塞运动节奏匹配，可实现稳定的气体压缩输送功能，完整还原了该型德中轻机压缩机的全部结构细节与工作原理，可用于机械结构教学、压缩机产品改型设计、装配工艺演示等场景。
