涡轮压缩机用精密叶轮涡轮三维结构

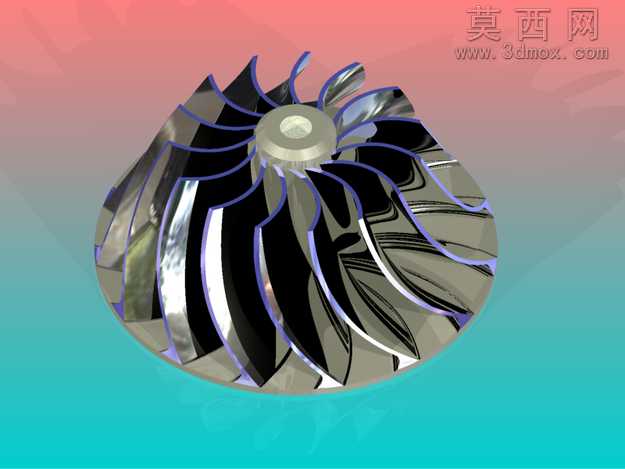

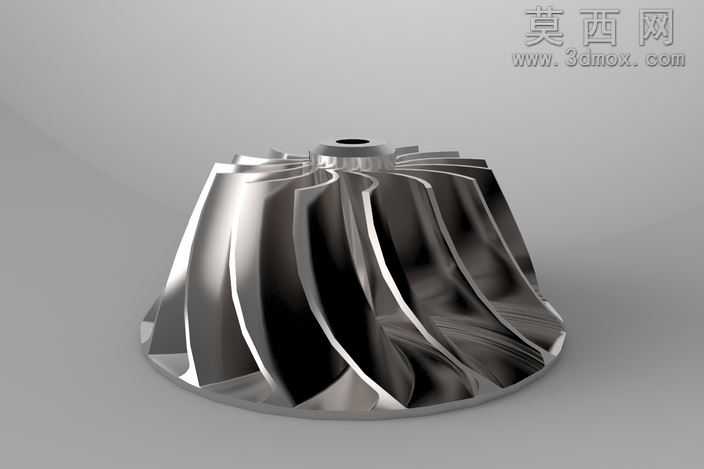

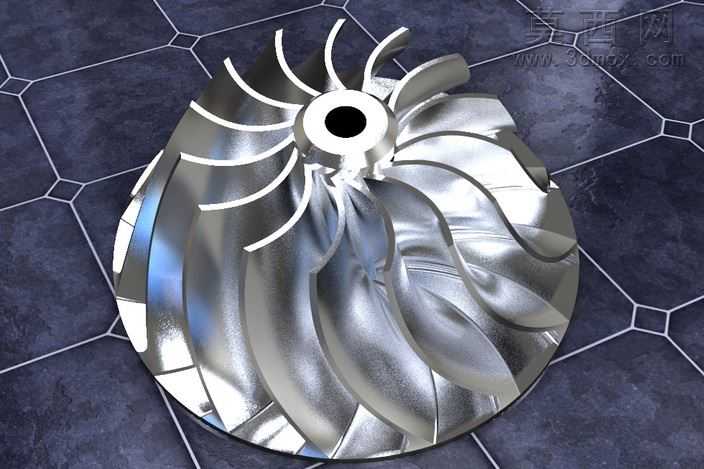

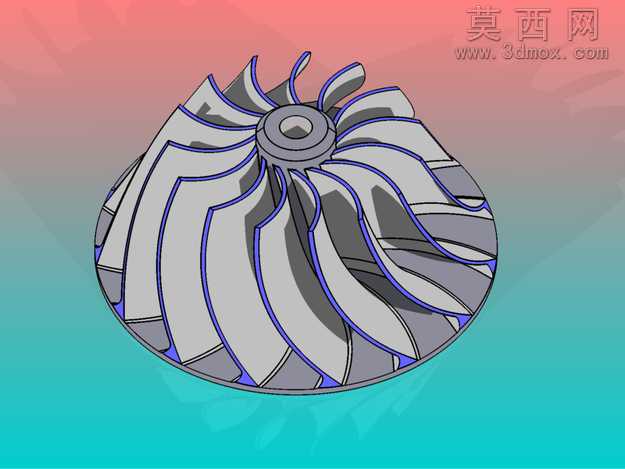

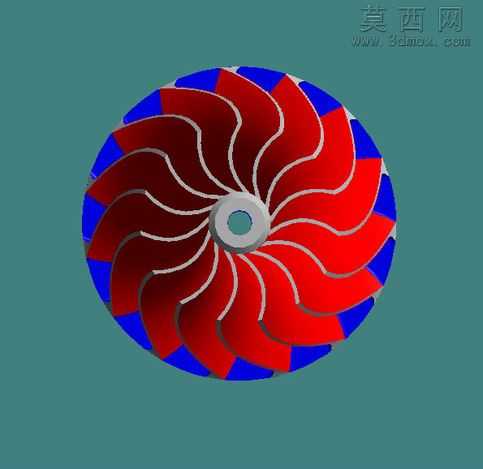

本模型为涡轮压缩机核心工作叶轮部件，建模阶段依托三维参数化设计思路完成整体结构搭建，首先以流体力学仿真得出的叶片型线数据为基础，通过草绘绘制叶轮轮毂的锥形基底轮廓，以旋转凸台命令生成整体轮毂基体，保证轮毂从中心安装孔到外缘的锥度符合气动布局要求，中心位置设计标准安装定位孔，预留与传动轴配合的装配公差，确保后续装配环节的同轴度精度。叶片部分采用曲面建模方式构建，逐一对主叶片与分流叶片的压力面、吸力面进行曲率调整，保证叶片前缘的圆弧过渡、后缘的薄化处理完全匹配压缩工况下的气流走向，通过阵列命令完成所有叶片的周向均匀排布，严格控制每片叶片的角度偏差在合理公差范围内，避免气流在叶轮流道内产生紊流。建模完成后对所有曲面进行缝合、实体化处理，对叶片与轮毂的衔接位置做圆角过渡优化，消除应力集中的尖锐棱角，提升零件结构强度。渲染阶段赋予模型金属材质，模拟锻造铝合金经精密铣削后的表面质感，调整环境光与反射参数，还原金属零件的高光与磨砂过渡效果，清晰呈现叶片表面的流畅曲面纹理。模型完整还原了叶轮的流道结构、叶片数量、轮毂安装位等核心结构，可直接用于压缩机的气动性能仿真、装配干涉检查、加工工艺规划等环节，设计过程中充分考量了零件的可加工性，所有曲面曲率均符合五轴铣削的加工要求，避免出现加工死角，同时兼顾了气动效率与结构强度的平衡，能够满足涡轮压缩机在高转速工况下的使用需求，为后续的有限元分析、样机试制提供精准的三维数模支撑。
