单轴喷气引擎用轴流压气机结构设计

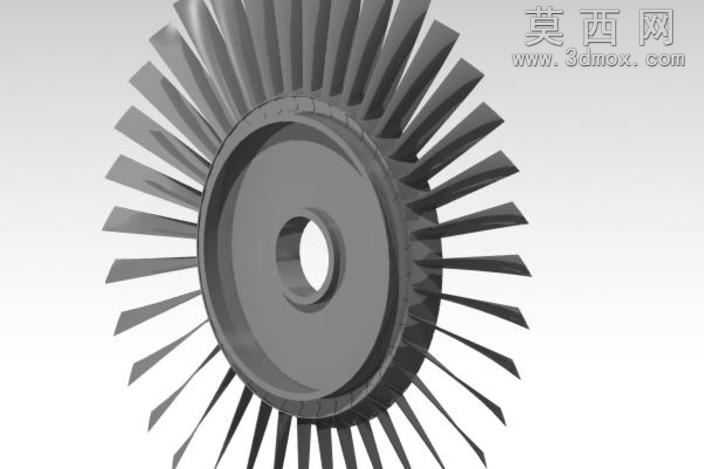

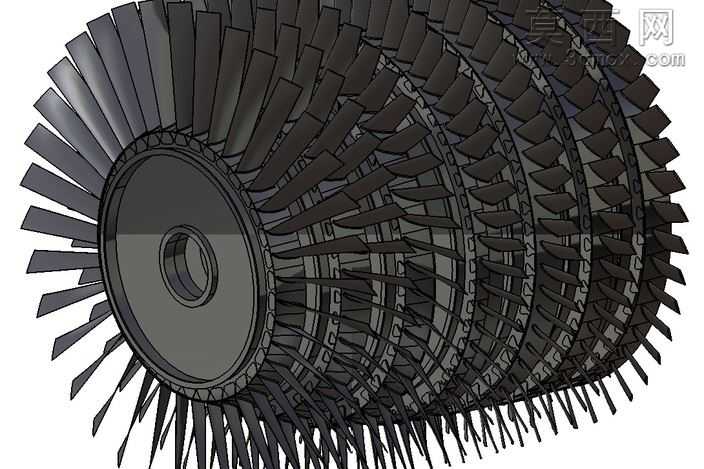

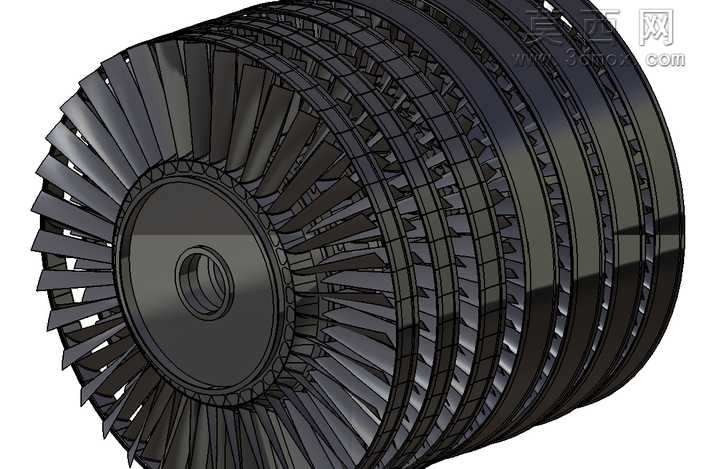

本作品为单轴喷气引擎配套的轴流压气机三维结构模型，整体采用多级轴流式布局设计，建模过程严格遵循轴流压气机的气动设计逻辑与机械结构规范，完整还原了压气机从进气端到出气端的各级转子、静子叶片排布与核心轮盘结构。建模阶段首先依据给定的压气机性能参数完成基础参数化建模，设定压比6.52、等熵效率0.832、质量流量24.189kg/s、设计转速15900rpm的核心性能指标，首级采用亚音速叶型设计，适配进气段的低速来流条件，后续各级叶型根据气流压缩过程中的参数变化逐级调整叶型弯角、弦长与安装角，保证各级气流流动的匹配性，避免出现气流分离与喘振边界收窄的问题。模型中各级轮盘采用整体式盘轴连接结构，轮盘与叶片的榫头连接结构做了精细化还原，准确呈现了燕尾型榫头的配合形态，保证结构传力路径的合理性；叶片部分采用曲面建模完成叶身型面的构建，从叶根到叶顶的型面扭转规律完全符合轴流压气机的径向平衡设计要求，叶顶间隙按照实际工程设计值预留，还原真实运行中的叶顶泄漏流相关结构特征。渲染阶段采用金属材质赋予整体结构，轮盘部分呈现高温合金的哑光金属质感，叶片部分呈现精铸叶片的细腻金属纹理，通过光影调整突出各级叶片的层叠排布特征与轮盘的立体结构，清晰展示压气机内部的流道形态。设计过程中同步完成了定子叶片与轮盘的连接结构、各级之间的密封间隙结构的建模，整体模型共拆分65个独立零部件，完整覆盖转子组件与静子组件的全部核心结构，可直接用于后续的气动仿真分析、结构强度校核以及装配工艺验证，也可作为喷气引擎动力系统教学演示的三维可视化载体，帮助理解轴流压气机的工作原理与结构组成，模型支持导出为iges等通用三维格式，适配不同的仿真与设计场景使用。
