铃木1100GSXR运动摩托车精细三维设计

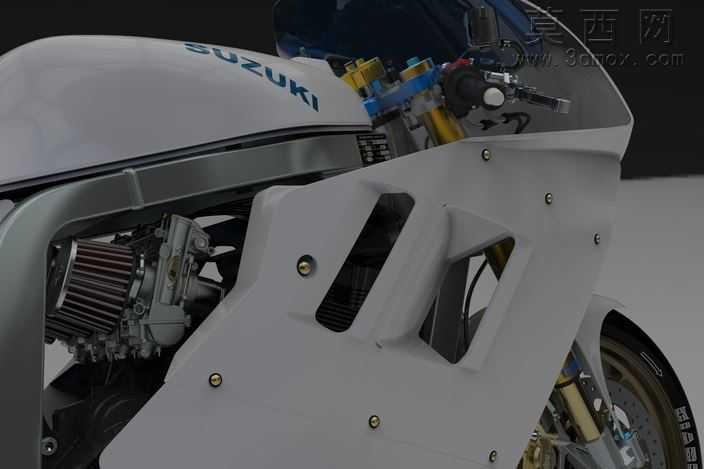

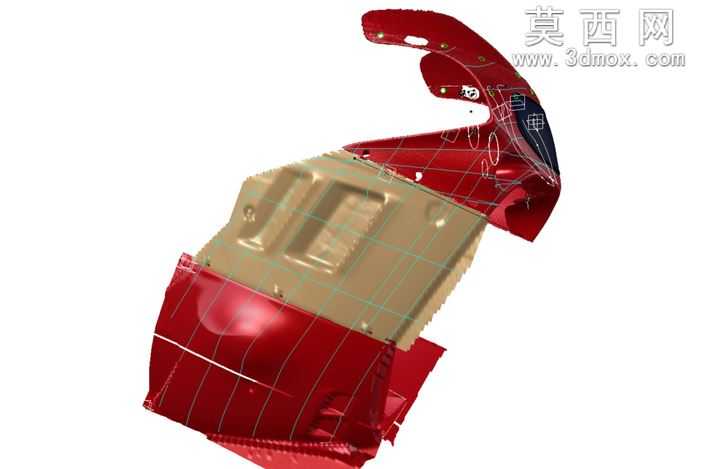

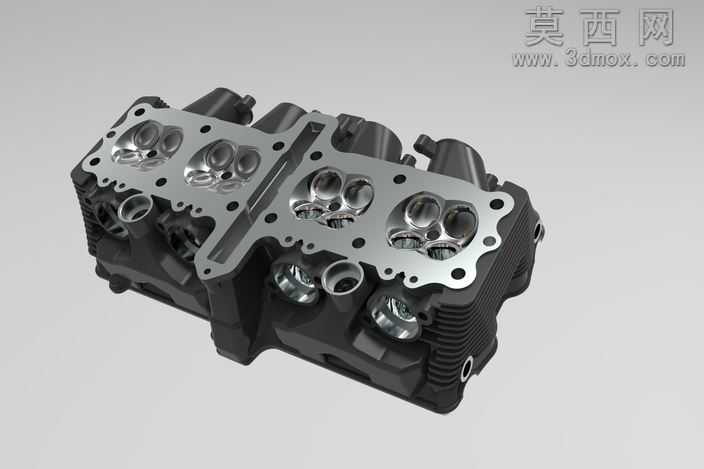

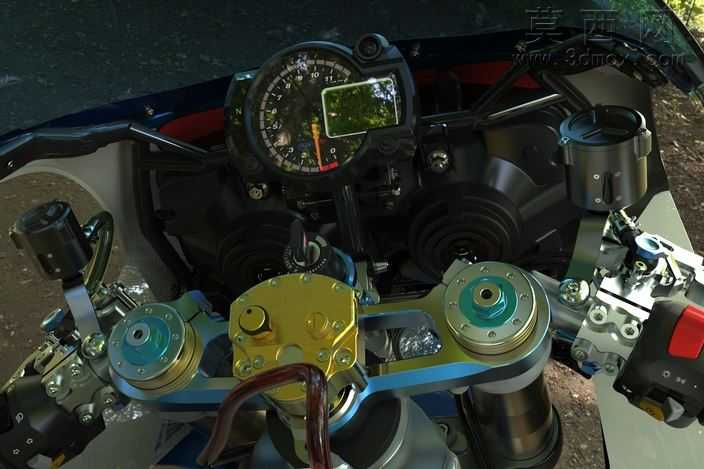

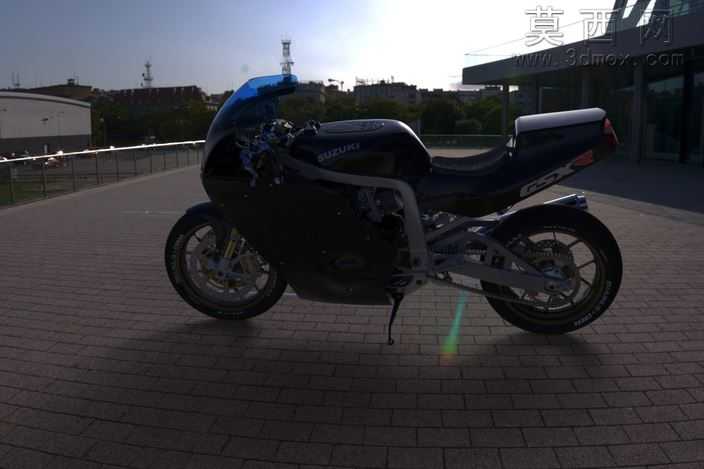

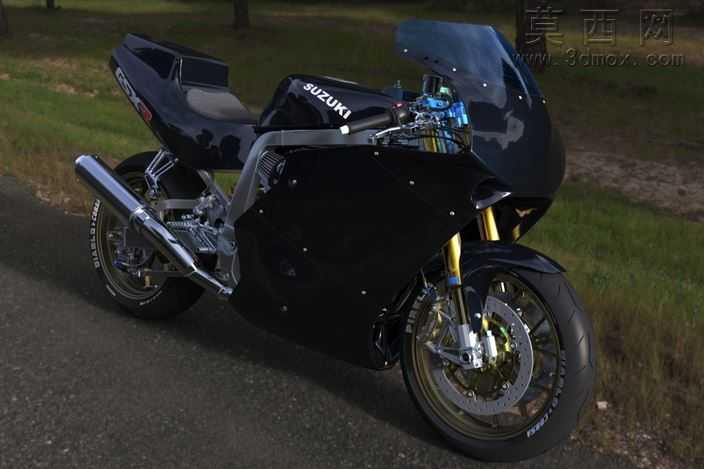

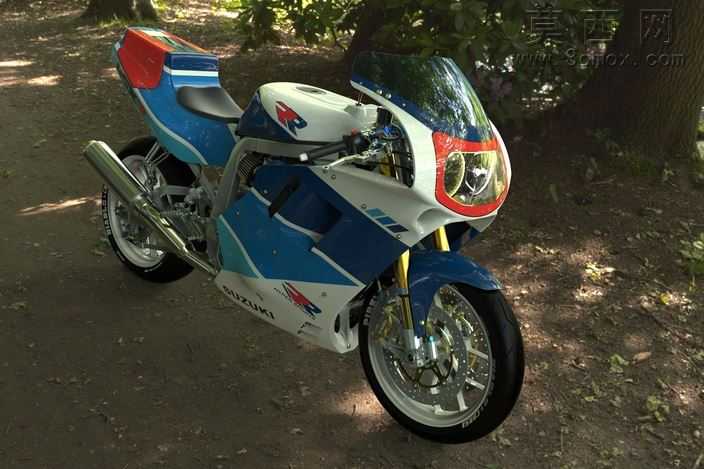

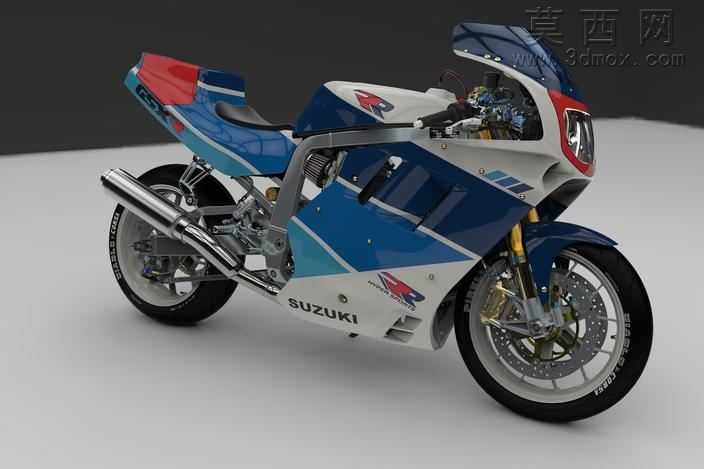

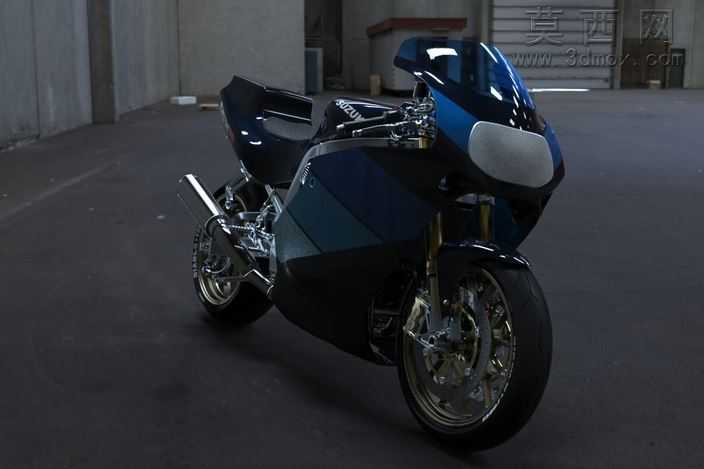

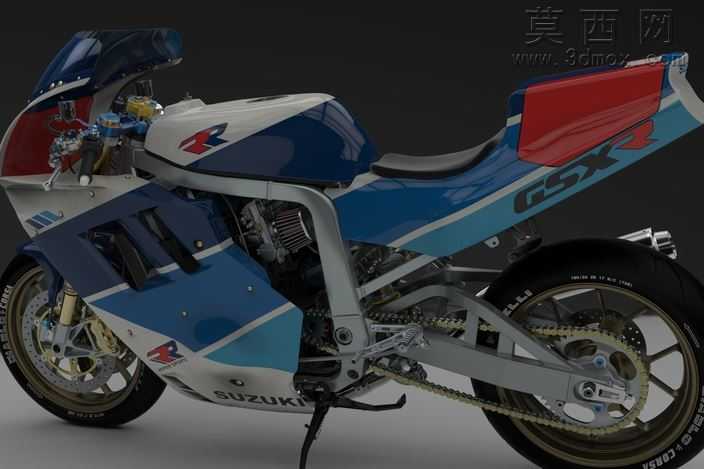

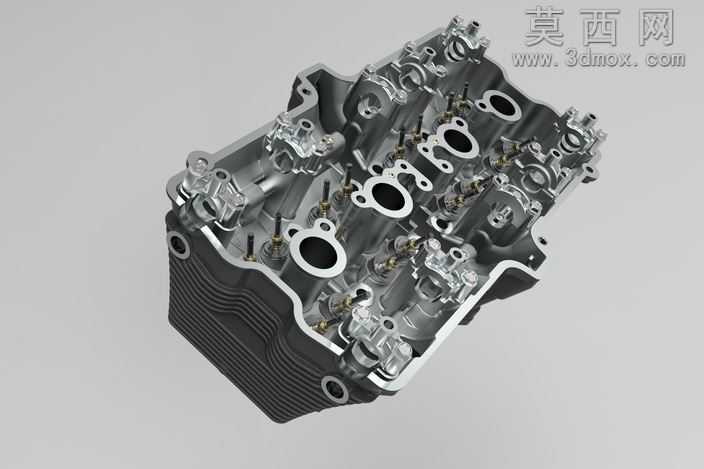

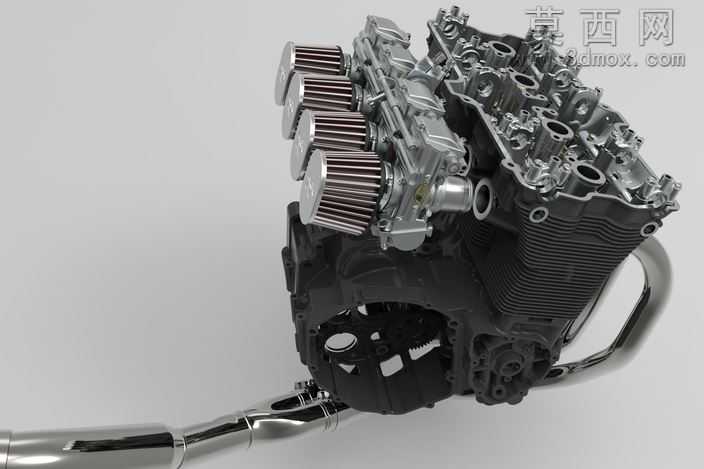

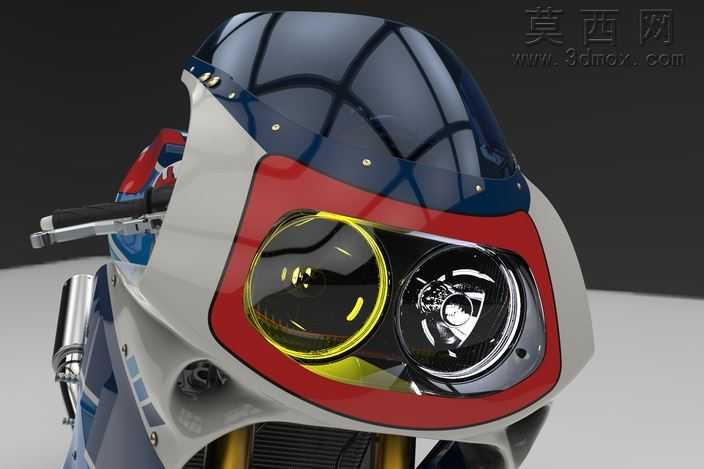

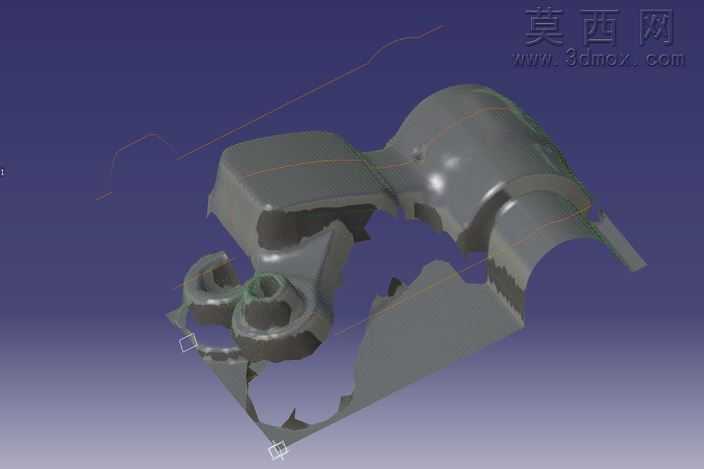

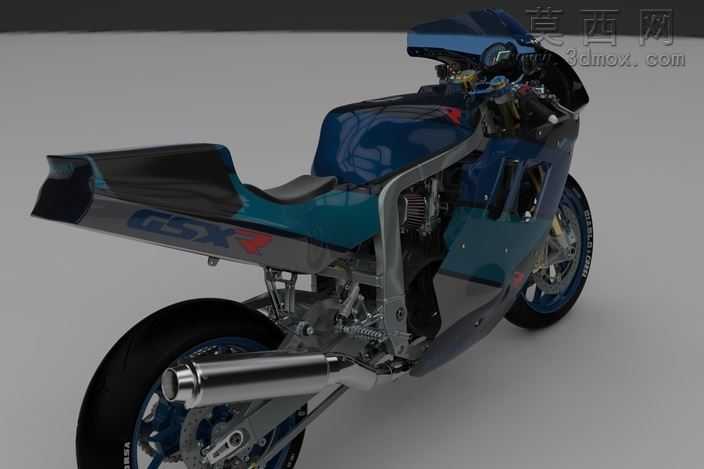

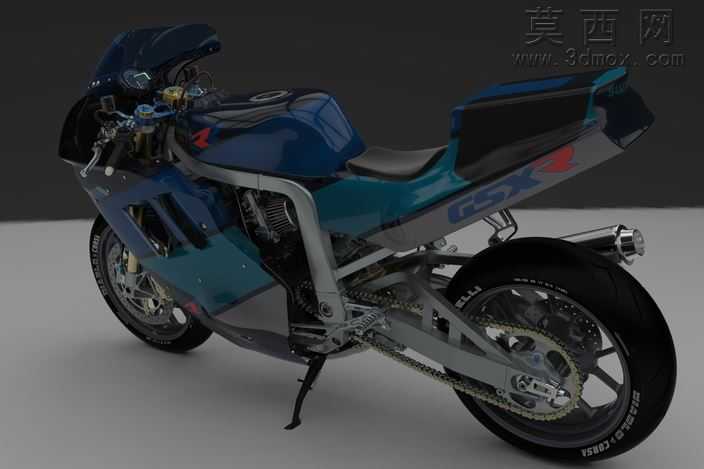

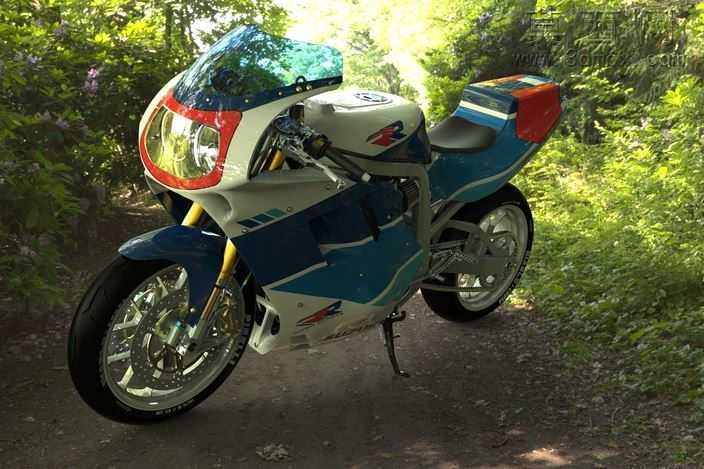

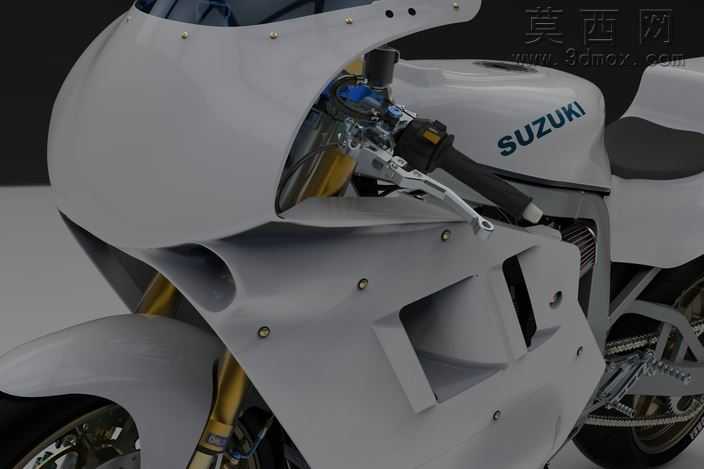

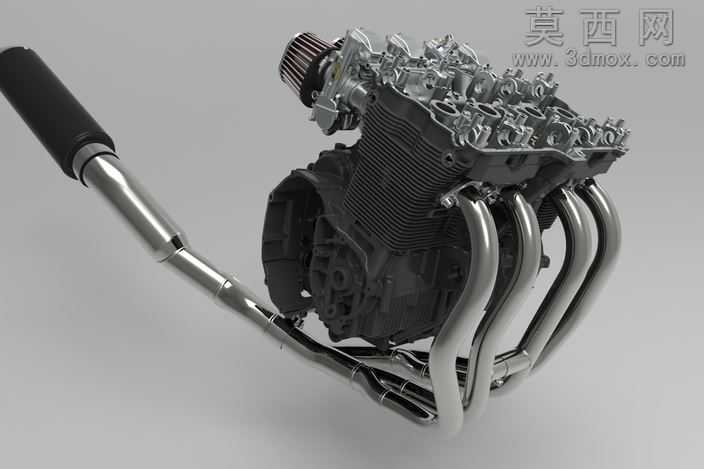

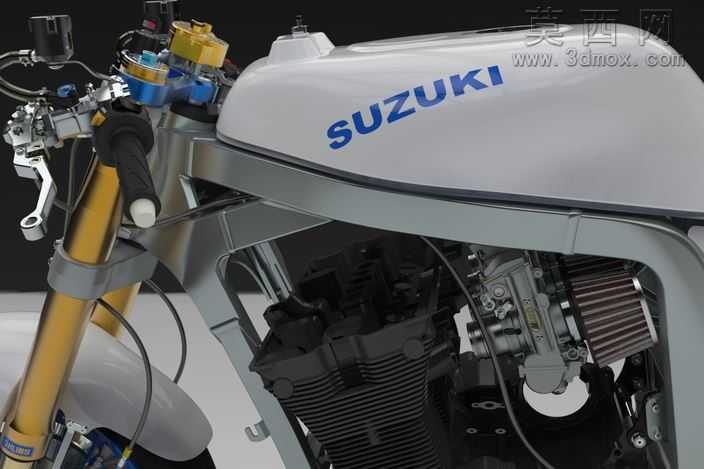

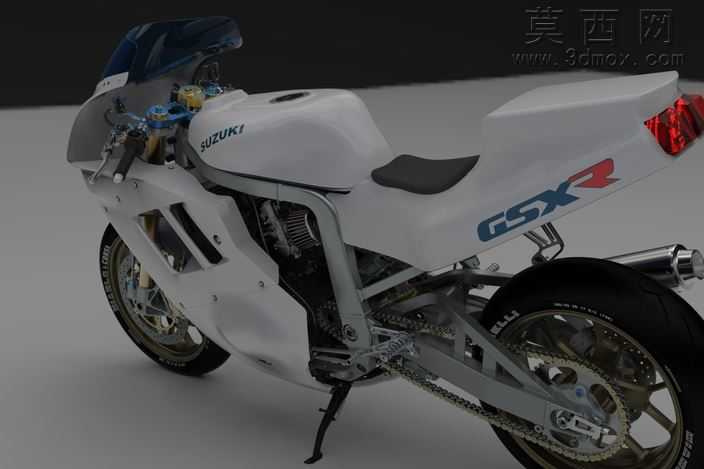

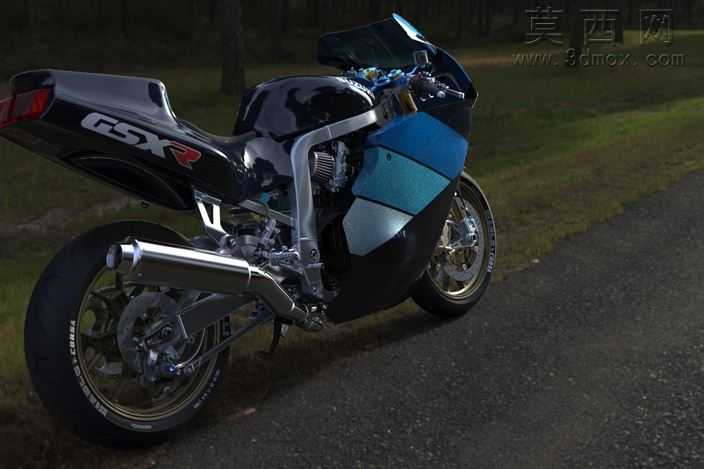

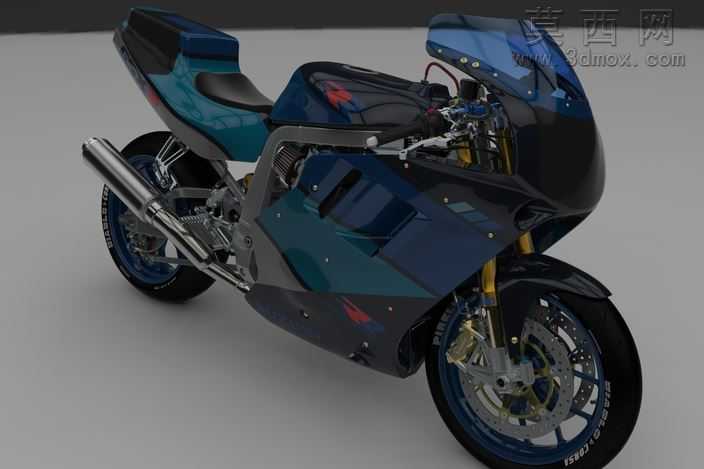

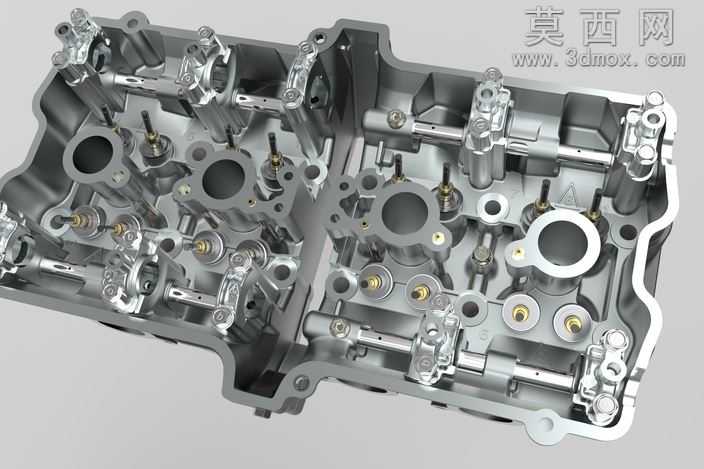

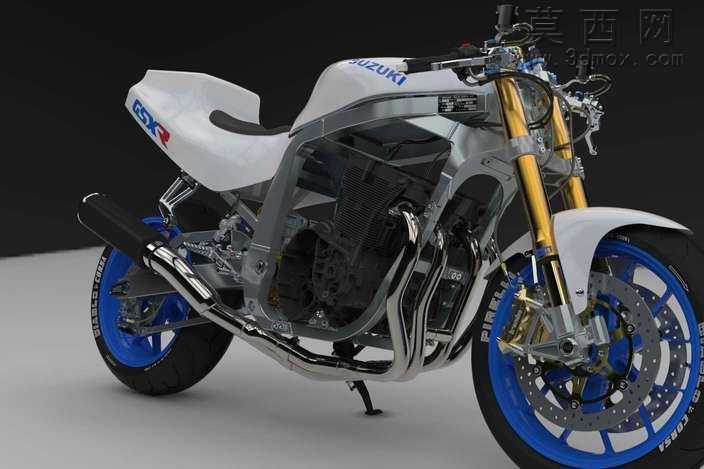

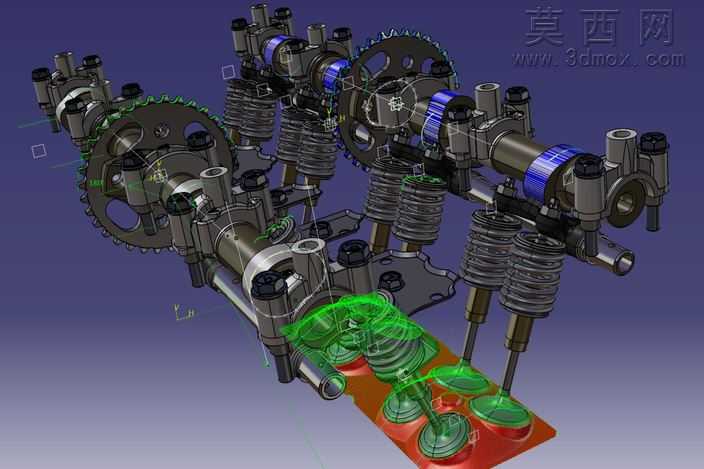

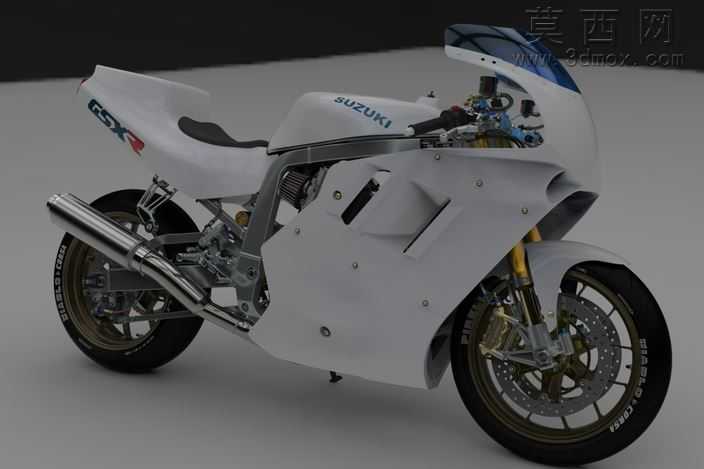

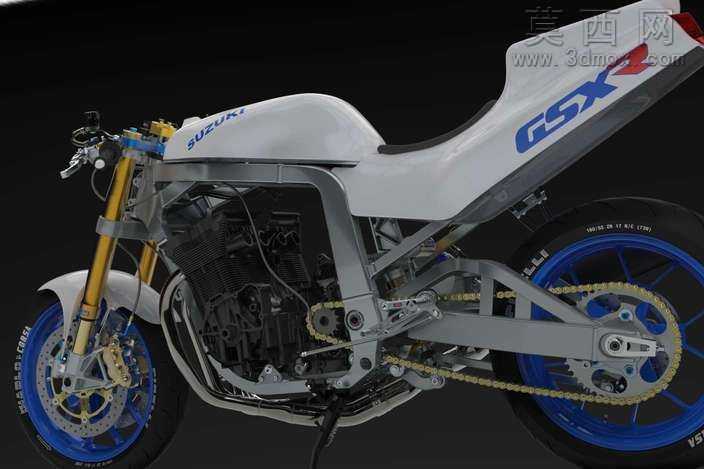

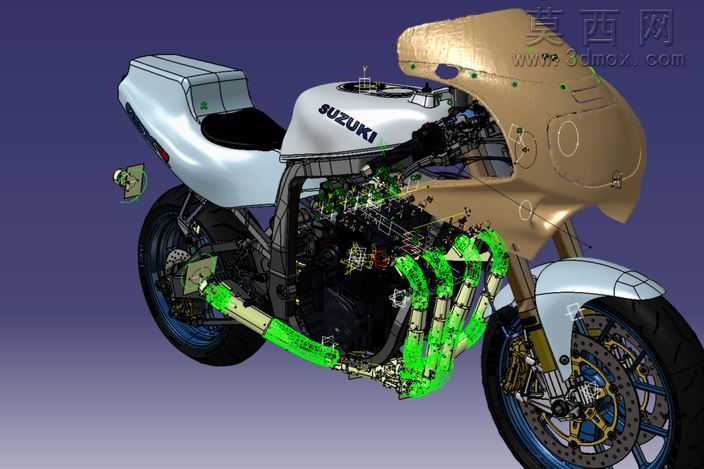

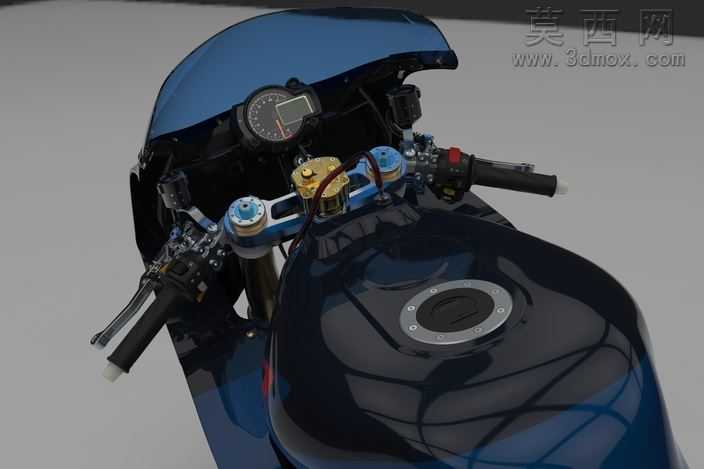

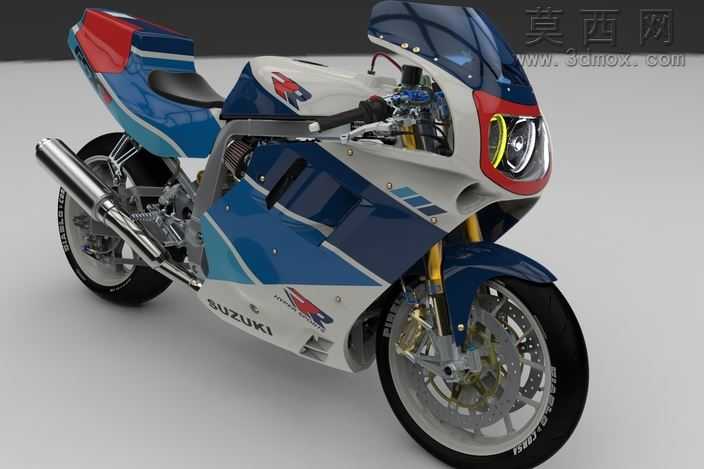

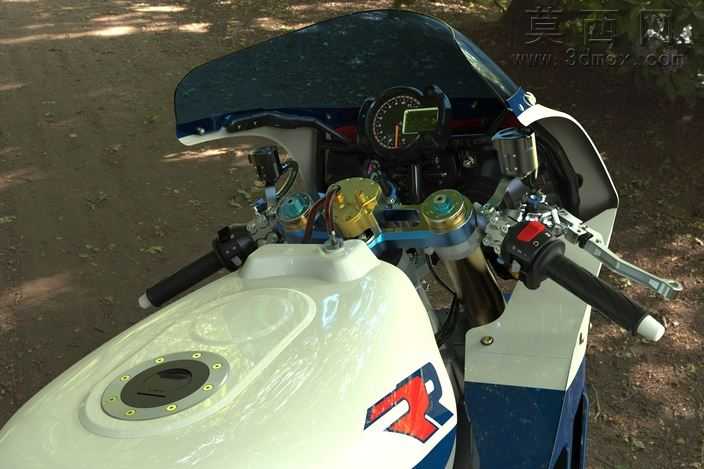

本作品为铃木经典1100GSXR运动摩托车的全结构三维建模设计，建模过程中严格遵循实车的比例参数与结构逻辑，从整车外覆盖件到内部核心机械结构均做了精细化还原。建模阶段首先以实车正侧视参考图为基准搭建整车骨架，确定轴距、座高、前后轮倾角等核心参数，先完成车架主体的曲面搭建，采用多段曲面拼接的方式还原铝合金双翼梁车架的流畅线条，对车架的焊接点位、安装孔位都做了细节刻画，保证结构的合理性。动力单元部分完整还原了1100cc排量直列四缸发动机的外部结构，包括缸体散热鳍片、气门室盖轮廓、机油管路走向，以及与车架连接的固定吊耳结构，同时还原了侧置单出排气的全段造型，从排气头段的弯折角度到尾段消音器的镀铬质感都做了对应处理。行走系统部分，前后轮毂采用多辐条铝合金轮毂造型，还原了刹车碟的通风孔结构、刹车卡钳的活塞布局，前倒置减震、后多连杆减震的伸缩结构与连接点位都按照实车结构做了可动性预留，轮胎表面的胎纹、品牌标识也做了细节呈现。外覆盖件部分采用分块建模的方式，分别完成前整流罩、油箱、侧护板、尾部驼峰、前挡泥板的曲面造型，对整流罩的通风开口、侧边拉花的贴合曲面都做了精准处理，保证曲面的光顺度无破面。材质与渲染阶段，针对不同部件匹配对应的材质属性：车架、发动机、轮毂等金属部件分别赋予磨砂铝合金、铸铁、亮面镀铬的不同金属质感，调整反射粗糙度模拟真实金属的光影表现；外覆盖件采用高光亮面车漆材质，还原蓝白红经典赛车涂装的通透质感，添加清漆层的反射效果模拟实车烤漆的光泽度；轮胎、座椅、手把胶等橡胶、皮质部件调整漫反射粗糙度，还原哑光磨砂的质感，座椅表面的皮质纹理也做了凹凸贴图处理提升真实感；仪表、车灯等透明部件采用半透明玻璃材质，添加轻微的折射效果模拟灯罩的通透感。灯光布置上采用三点布光结合环境HDR的方式，主光模拟影棚柔光箱效果打亮车身主体轮廓，辅光补亮暗部细节避免死黑，轮廓光勾勒车身边缘线条提升层次感，最终渲染出的效果图完整呈现出这款经典运动摩托的机械质感与复古赛车的运动气质，建模过程中所有部件的装配关系都符合实车逻辑，可用于外观展示、结构参考等相关用途。
