Brembo摩托车径向制动卡钳三维数模

本模型为高性能摩托车配套的Brembo风格径向安装制动卡钳，建模阶段以实车测绘的卡钳外形尺寸、安装孔位参数为基准，在SolidWorks2010环境下完成全参数化建模：首先绘制卡钳本体的对称基准面，通过多段样条曲线勾勒卡钳的流线型外轮廓，再通过拉伸、切除、拔模等基础特征构建卡钳的主体腔体，针对卡钳表面的散热波浪槽、品牌标识凹槽、活塞安装孔位、刹车皮导向槽等细节特征，采用扫描切除、阵列、圆角修饰等操作完成精细化建模，所有特征保留完整参数树，可根据不同车型的安装需求调整孔距、活塞直径、卡钳跨度等核心尺寸，适配不同排量摩托车的制动升级需求。

参数设计层面严格遵循径向卡钳的工程设计规范，模型还原了对向多活塞的布局结构，卡钳本体的壁厚、加强筋位置均参考量产锻造卡钳的力学性能要求设定，安装耳的螺栓孔位公差、刹车皮的滑动间隙均预留了符合机械设计标准的装配余量，品牌标识的凹槽深度、表面倒角参数完全匹配正品Brembo卡钳的外观细节，整体尺寸误差控制在0.1mm以内，可直接用于制动系统的装配干涉校验。

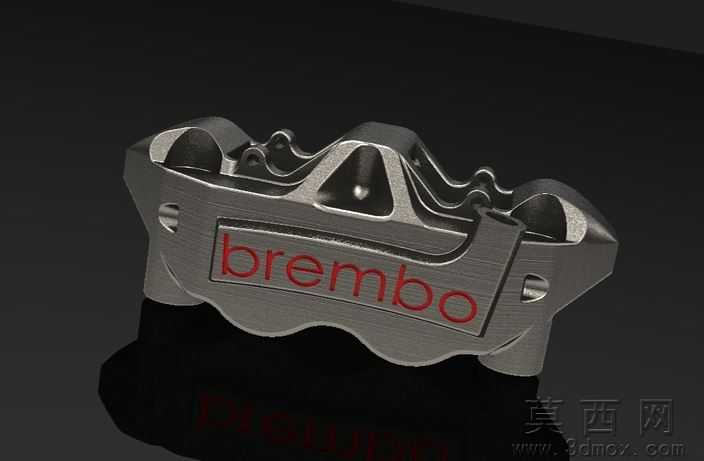

渲染材质环节采用金属质感的真实材质方案，卡钳本体赋予阳极氧化磨砂铝合金材质，调整金属粗糙度、反射率参数还原锻造铝的哑光金属质感，表面的brembo标识赋予红色烤漆材质，通过凹凸贴图模拟漆面的细微质感，场景搭配纯黑背景与软质阴影，突出卡钳的金属轮廓与细节特征，渲染效果可直接用于产品展示、改装方案宣传等场景。

结构原理上完整还原径向制动卡钳的工作逻辑：卡钳通过径向安装孔固定于摩托车前减震下端，刹车时液压油推动对向布置的活塞同步动作，将两侧的刹车皮压紧在刹车盘表面，通过摩擦力实现车轮制动，模型还原了活塞腔、刹车皮定位槽、油路接口等核心结构，可直观展示径向卡钳相比传统轴向卡钳的刚性优势与受力特性。

软件兼容方面，模型除原生SolidWorks2010格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，不同格式的模型均保留完整的装配结构，无破面、缺失特征等问题，可直接开展后续的工程分析或加工编程工作。

研发教学应用层面，该模型可作为摩托车制动系统设计的教学案例，帮助学习者掌握径向卡钳的结构特点、参数设计要点，也可用于摩托车改装领域的方案验证、卡钳定制改装的结构参考，还可作为工业设计专业曲面建模的练习素材，帮助学习者掌握复杂曲面金属零件的建模思路与渲染技巧，同时也能为制动系统的有限元分析、轻量化优化提供基础数模支撑。
