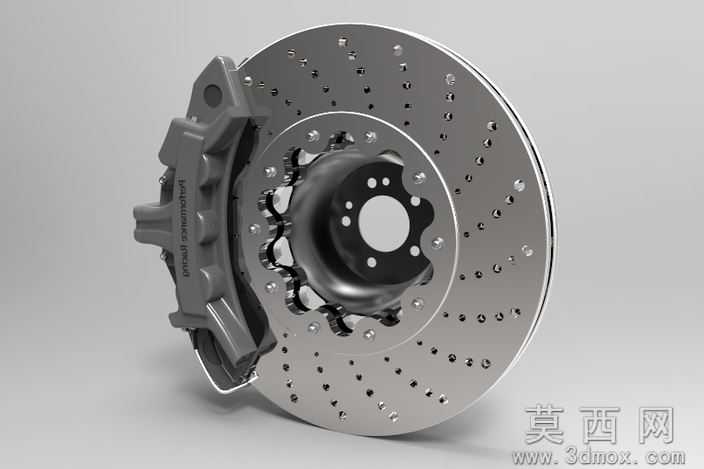

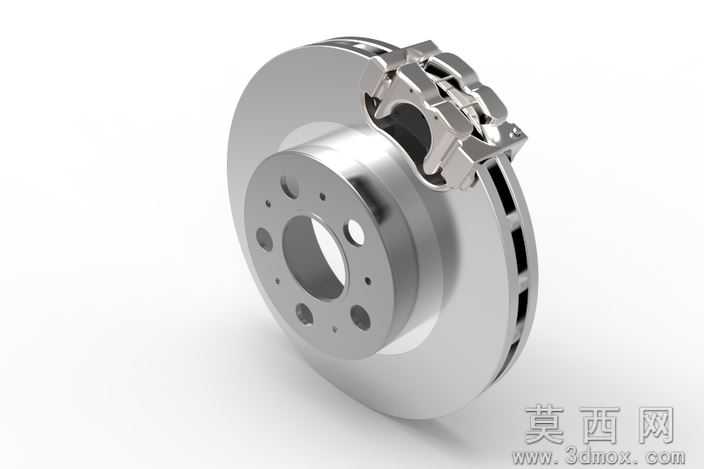

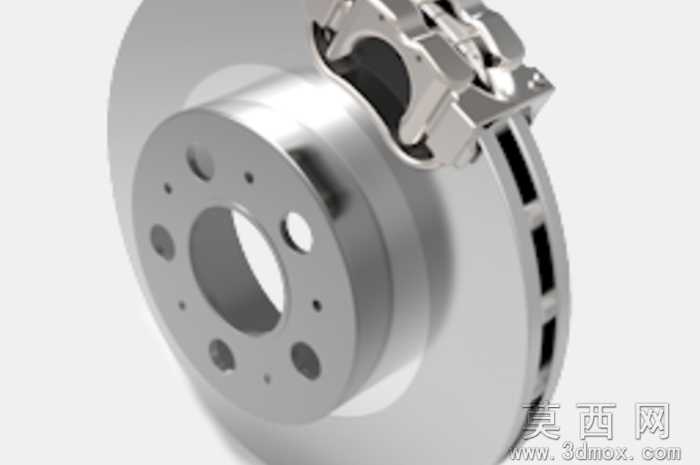

汽车盘式制动器卡钳刹车盘结构模型

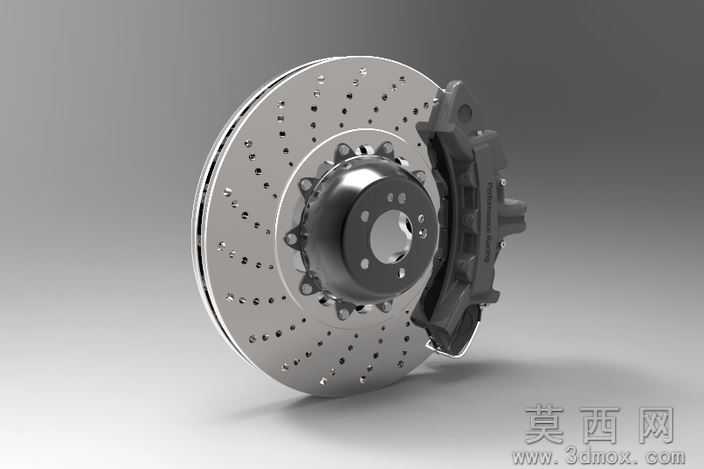

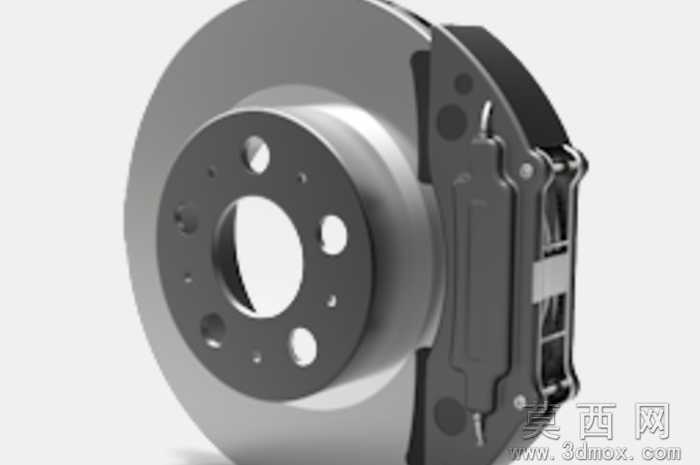

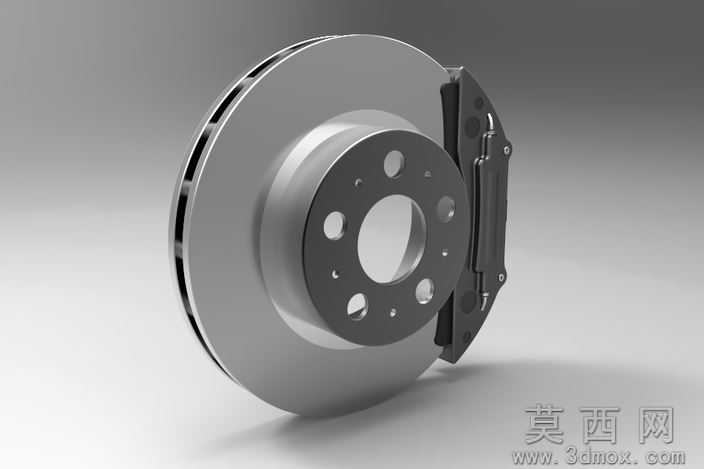

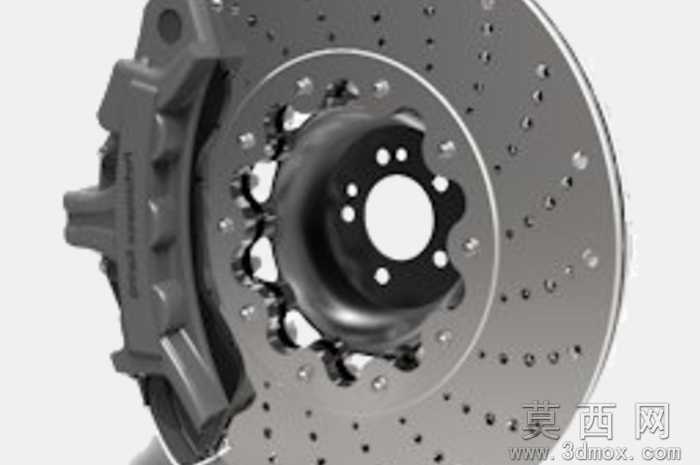

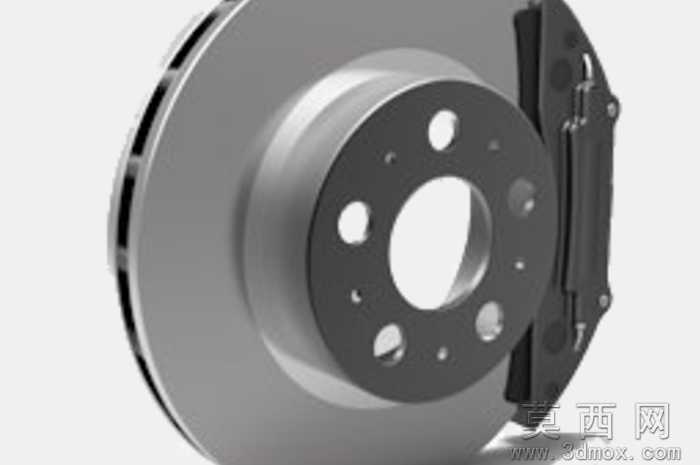

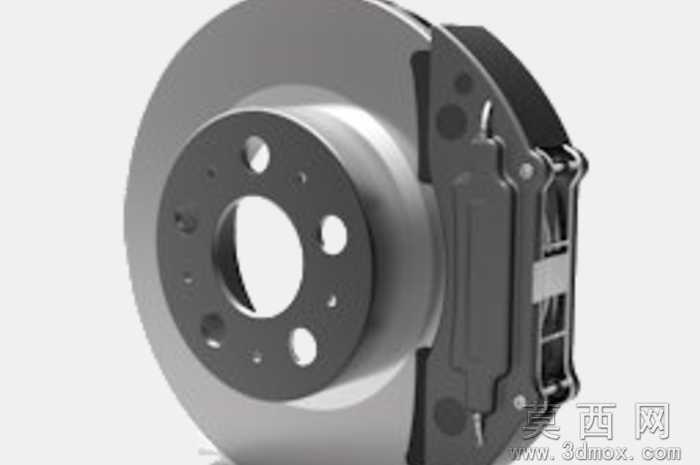

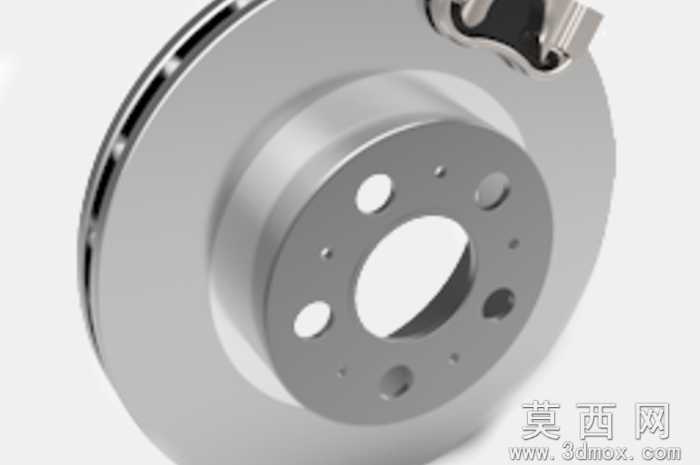

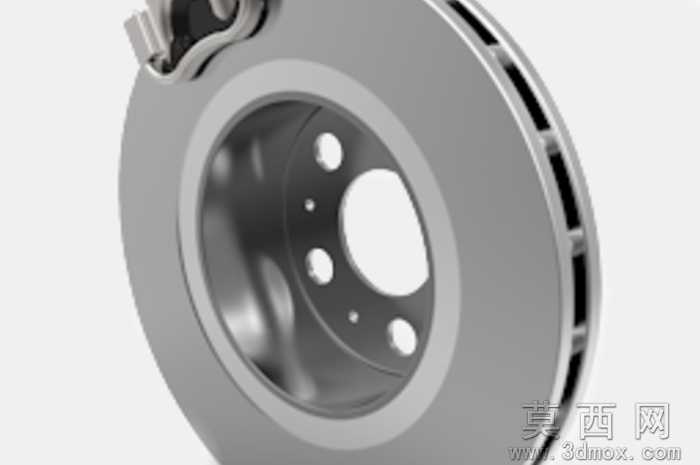

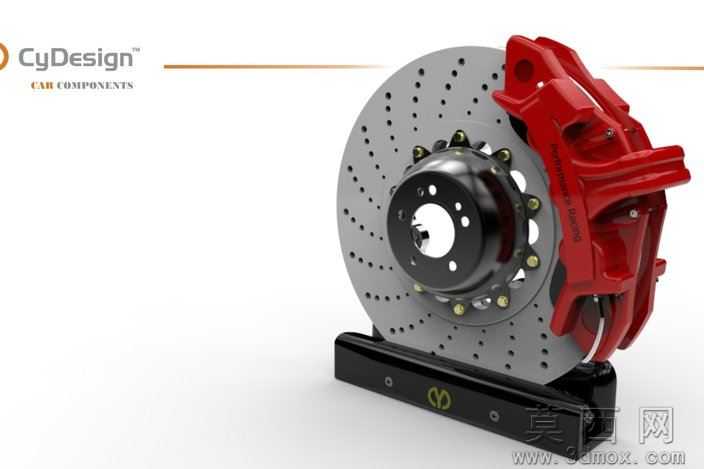

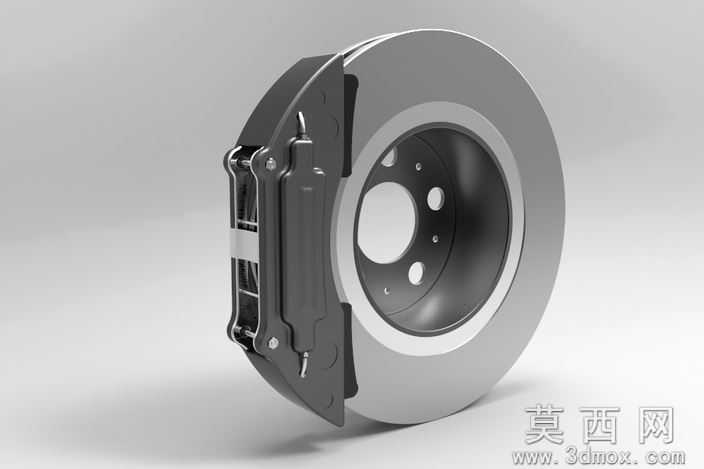

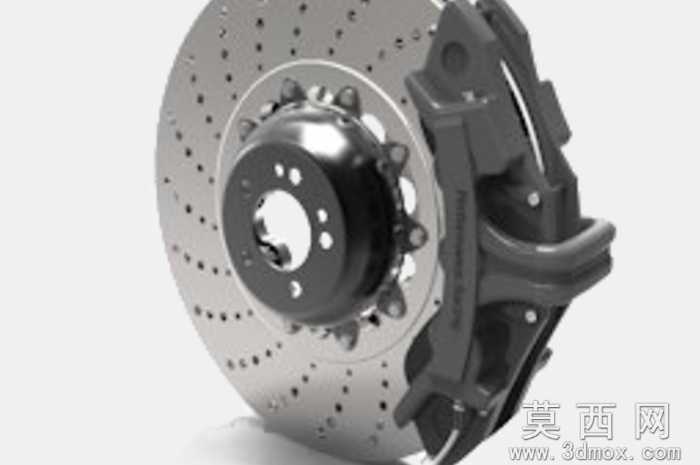

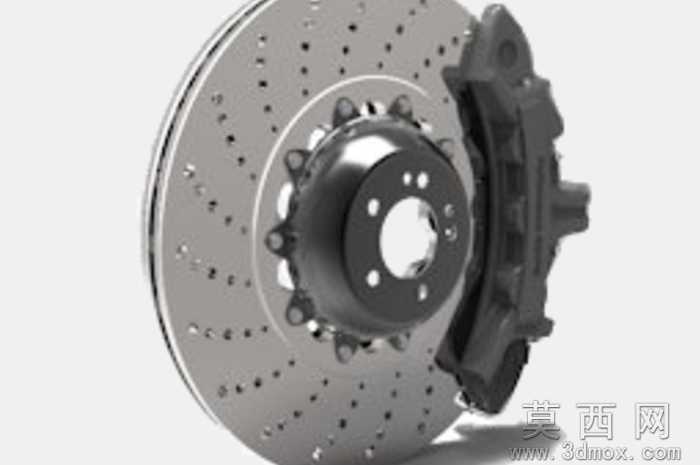

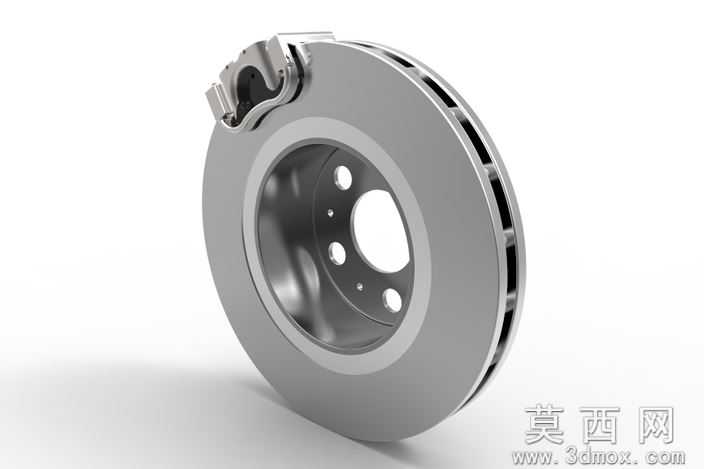

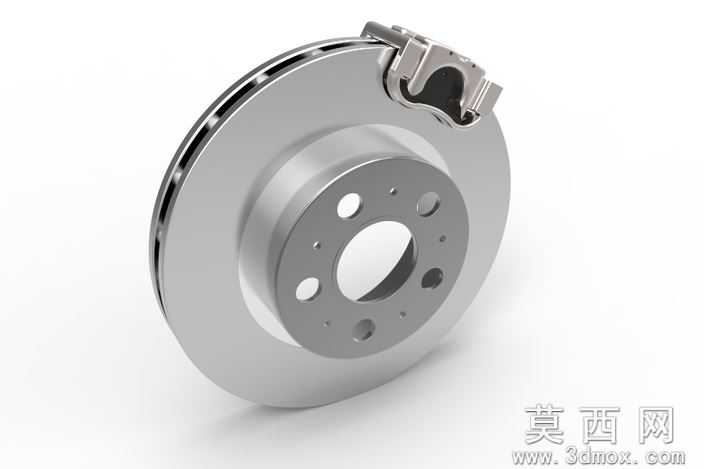

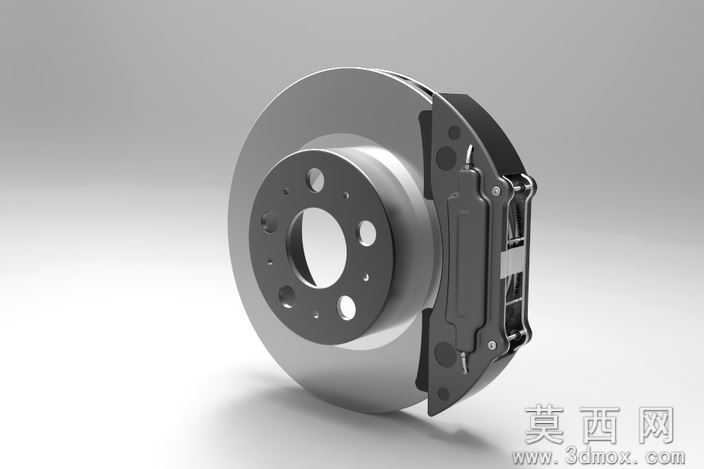

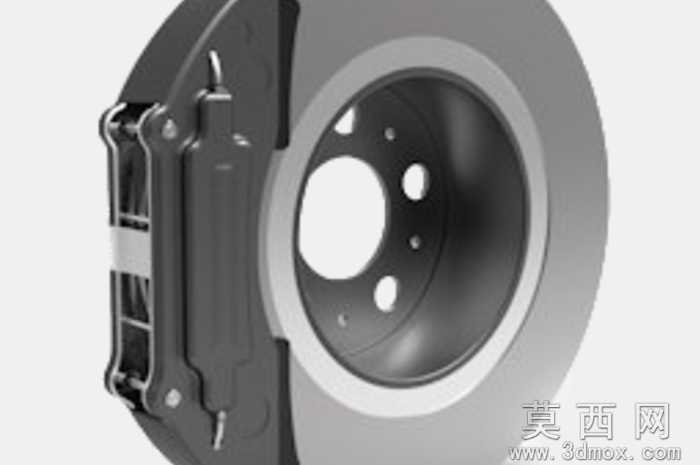

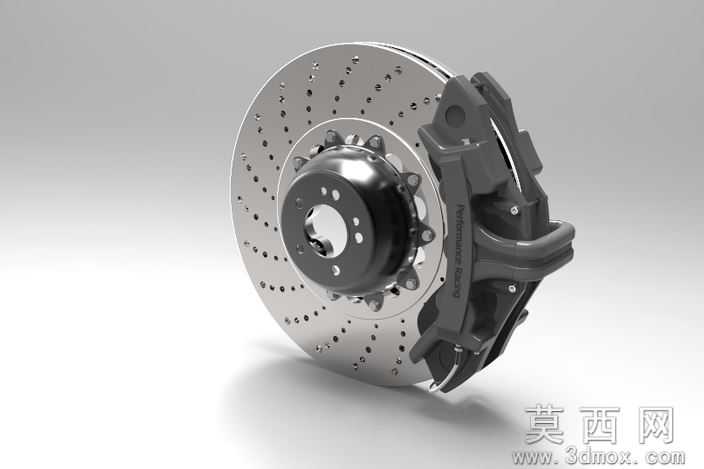

本模型为汽车盘式制动器卡钳刹车盘完整装配结构，建模过程严格遵循真实汽车制动系统的设计逻辑，首先完成刹车盘通风散热孔的阵列参数化建模，按照300毫米直径的真实尺寸设定基准，逐一排布钻孔通风结构，保证散热孔的分布角度、孔径大小完全匹配量产车的设计规范；随后完成制动卡钳的分体式结构建模，还原卡钳的活塞安装位、摩擦片卡槽、安装支架的所有细节特征，再依次完成轮毂连接法兰、固定螺栓、防尘罩等附属零件的独立建模，最终按照真实装配关系完成所有零件的配合约束，不存在结构干涉问题。参数设计层面，模型完整还原了11.8英寸直径通风刹车盘的核心参数，包含十字钻通风结构、陶瓷刹车片的厚度参数、卡钳活塞的行程预留尺寸、轮毂安装孔的位距参数，同时兼容普通铸铁刹车盘与陶瓷刹车盘两种配置的参数切换，可直接调整参数适配不同车型的制动配置需求。渲染材质层面，刹车盘采用高碳铸铁材质表现，还原金属磨砂质感与使用后的细微纹理，制动卡钳采用亮红色烤漆材质，还原漆面的光泽与反光效果，刹车片采用陶瓷复合材质的半哑光质感，连接螺栓采用镀锌金属的亮面质感，固定底座采用黑色工程塑料材质，所有材质均未添加冗余UV映射，保留模型最原生的表面细节，单声道色彩呈现搭配256*256分辨率的透明贴图，保证材质表现真实且不占用过多渲染资源。结构原理层面，模型完整展现了浮钳式盘式制动器的工作逻辑，刹车盘随轮毂同步转动，制动时卡钳内的活塞推动两侧刹车片夹紧刹车盘，通过摩擦力实现车轮减速，通风盘的钻孔结构可在高速转动时形成空气对流，快速带走制动产生的热量，避免热衰减现象，同时还原了手刹机构的联动结构，可清晰展示驻车制动的机械传动路径。软件兼容层面，模型导出包含OBJ、STEP、STL三种通用格式，其中STEP格式可直接导入SolidWorks、UG、ProE、Catia等主流三维机械设计软件进行参数编辑与装配干涉检查，STL格式可直接用于3D打印的样件制作，OBJ格式可导入3ds Max、C4D等渲染软件进行动画制作与场景渲染，无需额外修复破面即可直接使用。研发教学应用层面，该模型可用于汽车工程专业的制动系统结构教学，帮助学生直观理解盘式制动器的装配关系与工作原理，也可用于汽车改装领域的刹车系统选型参考，还可作为汽车维修培训的教具模型，帮助维修人员快速掌握卡钳刹车盘的拆装流程与故障排查要点，同时也能为制动系统的研发设计提供结构参考，缩短新产品的研发建模周期。
