布伦博GT3打孔盘式制动器3D模型

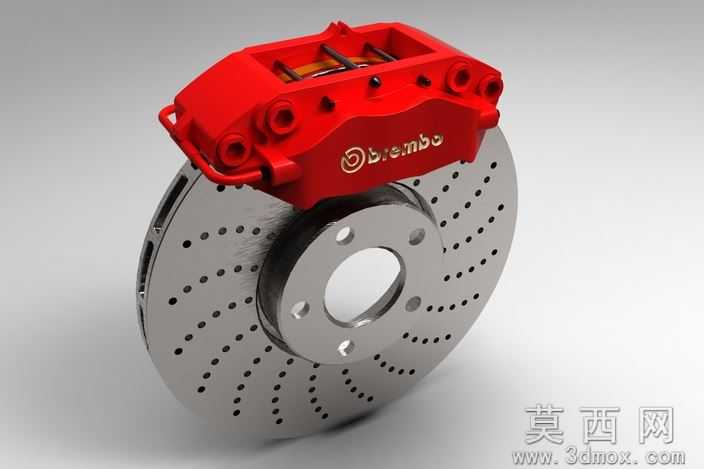

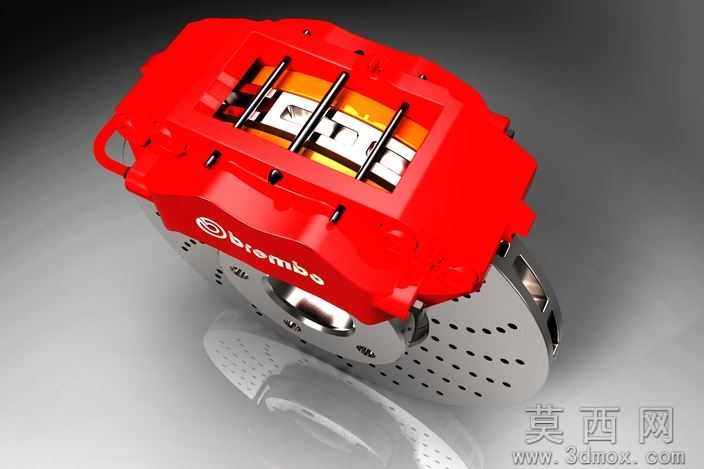

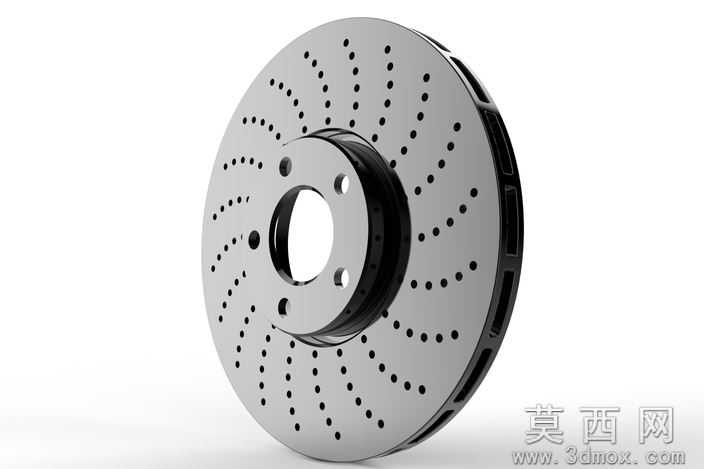

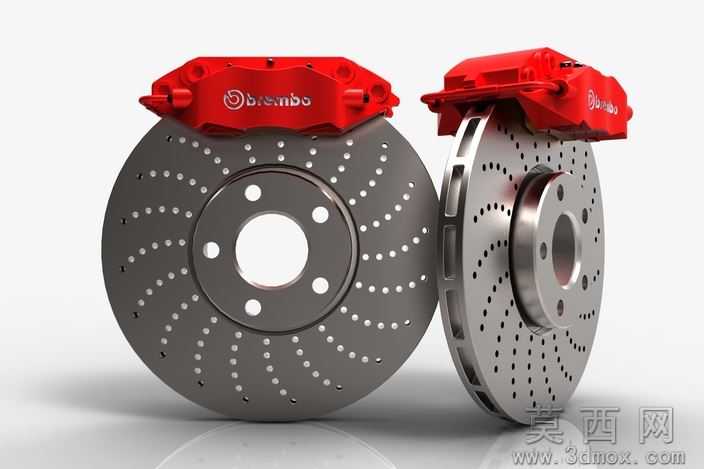

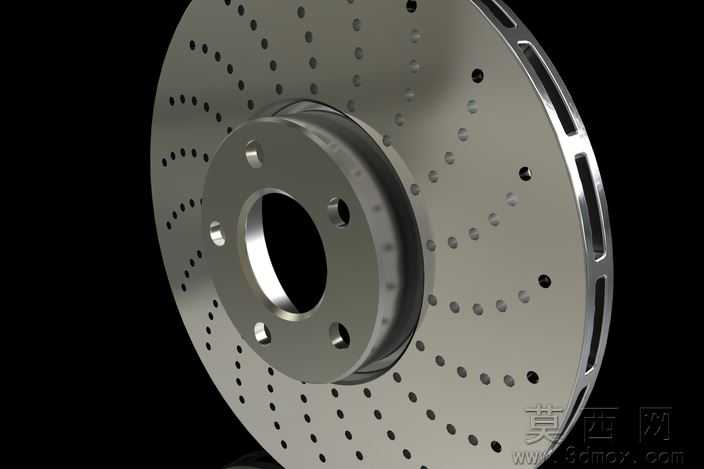

本模型为布伦博GT3规格高性能盘式制动器三维建模作品，完整还原了打孔刹车盘与对向制动卡钳的完整结构，适配直径330毫米的改装级刹车盘规格，可用于汽车制动系统结构学习、改装方案展示与渲染效果图制作。建模过程采用SolidWorks平台完成，首先通过旋转凸台命令生成刹车盘的基础回转体结构，精准绘制了盘体中心的安装定位孔、螺栓过孔的位置与尺寸，还原了通风盘内部的导风散热通道结构，再通过阵列命令完成盘面弧形排布的散热打孔特征，还原打孔刹车盘散热快、排水性强、制动抗热衰性能优异的结构特点。卡钳部分采用多实体建模方式完成，还原了GT3卡钳的分体式壳体结构、活塞安装腔、刹车片定位槽的细节特征，卡钳表面的品牌标识通过包覆命令完成贴合，还原了改装卡钳的外观辨识度。材质渲染阶段，刹车盘部分赋予了高碳铸铁材质，调整了金属粗糙度参数还原铸铁盘哑光磨砂的金属质感，盘面打孔边缘做了轻微倒角处理避免渲染出现锐利硬边；制动卡钳赋予了亮红色烤漆材质，添加了轻微的清漆层反射效果，还原性能卡钳标志性的红色外观；刹车片部分赋予了半金属摩擦材料的深灰粗糙质感，区分不同部件的材质差异。建模过程中参考了同规格市售刹车套件的实物尺寸，对卡钳与刹车盘的安装配合间隙做了合理还原，虽然模型未完全还原卡钳内部的液压油道、活塞密封件等内部细节，但整体外观比例、结构特征完全匹配实物特征，视觉呈现效果出色，非常适合用于汽车改装展示、制动系统教学演示、汽车相关场景的渲染素材使用，模型同时提供STL通用格式与多版本SolidWorks源文件，可直接导入各类三维软件进行编辑调整，也可用于3D打印验证结构比例。
