小型汽修用便携式剪式举升设备

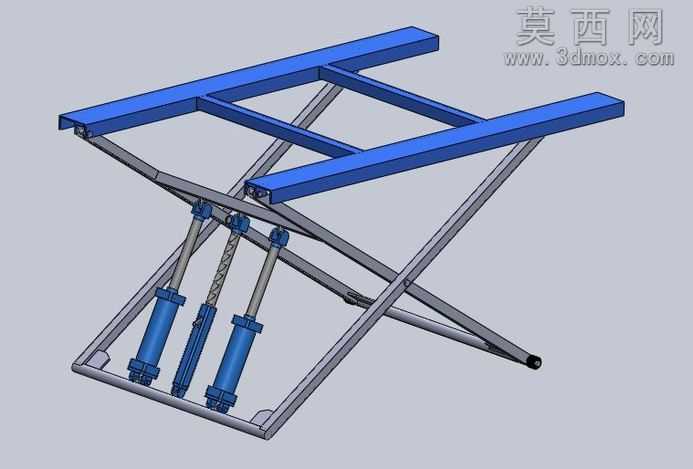

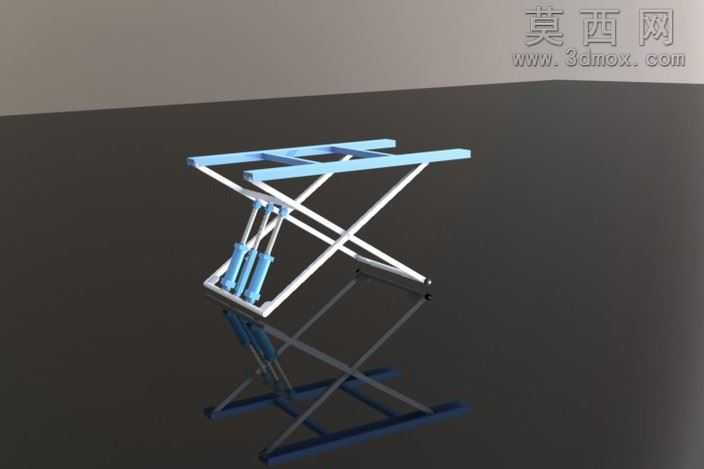

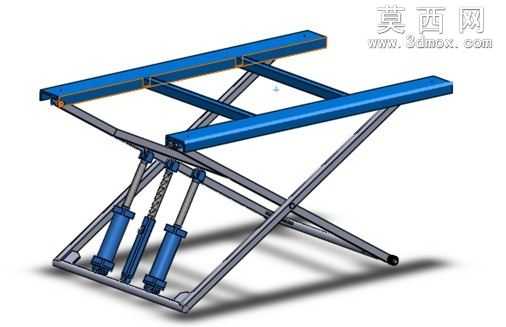

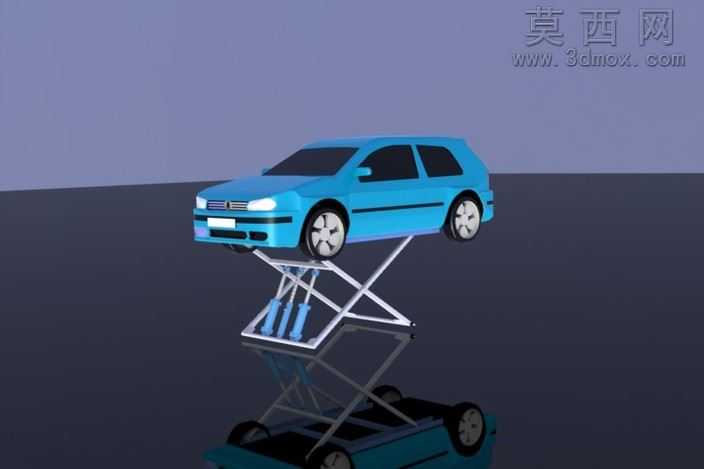

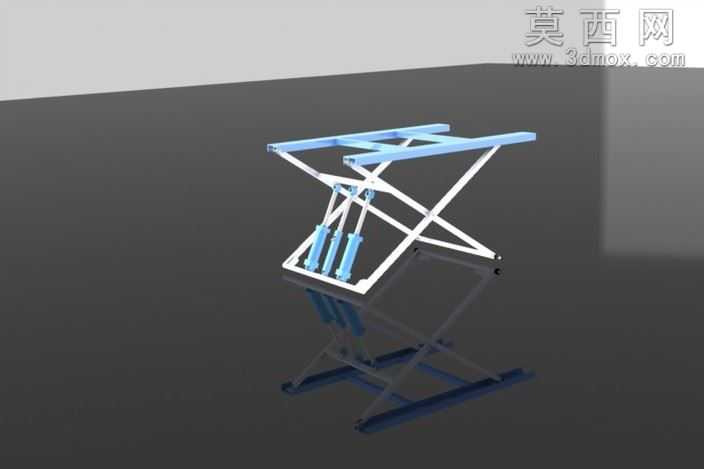

本作品为面向小型汽修作业场景设计的便携式剪式举升设备三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构尺寸进行合理校核，确保各运动部件无干涉、装配关系完全符合实际生产逻辑。模型渲染阶段采用写实材质方案，剪臂结构件赋予哑光金属钢材材质，还原高强度结构钢的磨砂质感与金属光泽，液压驱动部件赋予亮面金属与蓝色工程塑料组合材质，清晰区分动力单元与结构框架，底部支撑框架赋予深色防滑金属材质，顶部承载平台赋予浅蓝色防滑耐磨涂层材质，整体渲染光影柔和，结构层次分明，可直观展现设备的外观形态与部件分布。结构设计上采用双层剪叉铰接布局，通过多组铰接销轴实现剪臂的同步折叠与展开，搭配三组平行布置的液压油缸作为动力输出部件，可实现平稳的升降动作，底部采用分体式支撑脚设计，增大与地面的接触面积，提升作业时的稳定性，顶部承载平台设置有防滑限位结构，可在举升过程中固定待维修车辆轮胎，避免滑脱风险。设计思路围绕小型作业场景的核心需求展开，摒弃传统固定式举升机的庞大体积与固定安装要求，整体结构可在非作业状态下完全折叠收拢，折叠后体积小巧，既可以方便地在不同作业工位之间转移搬运，也能够在闲置时占用极小的存储空间，完美适配小型汽修作坊、流动补胎作业、上门维修服务等场景的使用需求，可完成小型车辆抬升、轮胎更换、底盘简易检修等常规维修作业，模型完整还原了设备的铰接转动关系、液压部件安装位置、支撑结构受力逻辑，可用于设备结构验证、作业场景演示、相关产品方案参考等用途。
