四柱式汽车维修柱举升机结构设计

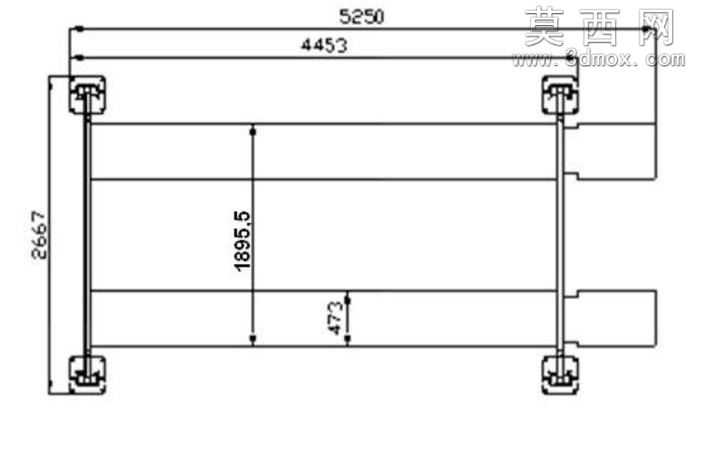

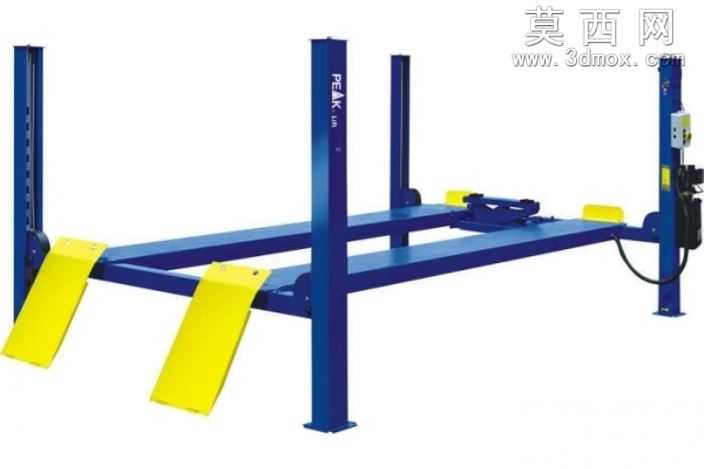

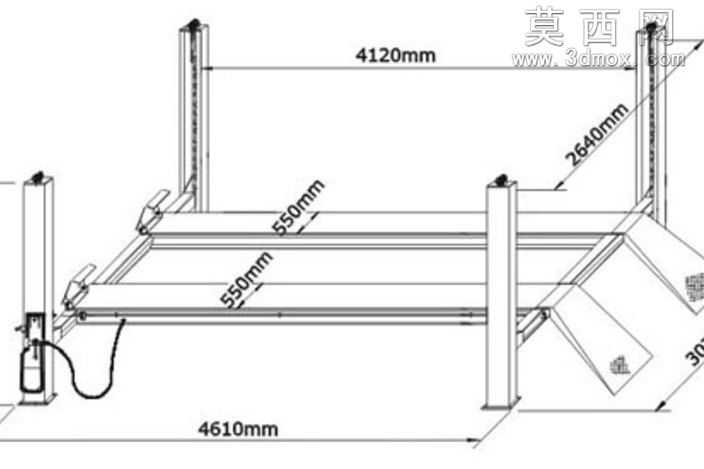

本模型为四柱式汽车维修专用柱举升机，整体采用框架式对称结构设计，建模过程中严格遵循汽修维保场景的实际尺寸规范，对举升机的各个组成部件进行了1:1比例的参数化建模，完整还原了实体设备的结构特征与装配逻辑。模型主体四根立式承重立柱采用高强度矩形截面型材结构设计，建模时对立柱的导向滑槽、底部固定安装法兰、顶部限位结构都做了精细化的特征还原，保证立柱的承重受力结构与实际产品完全一致；两根平行布置的主承载平台横梁采用箱型梁结构建模，平台表面设置有防滑纹理特征，同时在平台的车辆驶入端设计了两块倾斜式上车坡道板，坡道板与主平台采用铰接式连接结构，建模时还原了坡道板的翻转活动空间与定位结构，方便车辆平稳驶入举升平台。模型还完整还原了举升机的安全防护与驱动相关结构，包括平台侧边的黄色车辆定位挡块、立柱侧边的液压驱动管路、动力单元安装支架、电气控制盒、操作按钮面板、安全锁止机构等细节部件，各个部件之间的装配约束关系完全按照实际设备的装配逻辑设置，可清晰展示举升机的升降运动原理。材质渲染方面，主体承重结构采用工业设备常用的深蓝色哑光金属漆材质，坡道板、定位挡块采用高可见度的明黄色工程塑料与警示漆材质，液压管路采用黑色橡胶材质，电气控制部件采用浅灰色工程塑料材质，不同材质的粗糙度、反光度参数都经过调试，渲染效果贴近真实工业设备的视觉质感。设计思路上，该举升机模型以满足乘用车日常维修保养的举升需求为核心，四柱结构相比双柱结构拥有更高的承重稳定性与更大的平台承载面积，既可以支撑车辆完成底盘检修、换油保养等常规维保作业，也可配合辅助工具完成四轮定位等专项维修作业，模型的结构设计充分考虑了实际使用中的安全性、操作便捷性，各个活动部件的运动行程都做了合理的参数设置，可用于汽修设备的结构展示、维保作业流程模拟、相关教学演示场景使用。
