制粒机配套行星齿轮减速机三维结构设计

本模型为制粒机配套的行星齿轮减速机三维结构，建模过程遵循机械设计规范，先完成核心传动参数的计算匹配，再依次搭建太阳轮、行星轮、内齿圈的基础齿形轮廓，通过参数化约束保证各齿轮的模数、压力角、齿宽参数匹配，传动比符合制粒机重载低速的输出需求，随后逐步构建输入轴、行星架、输出轴、轴承、密封件、连接法兰、壳体紧固件等附属结构，所有零件间的装配约束完全按照实际机械装配逻辑设置，可实现无干涉的传动运动仿真，清晰展示动力传递的完整路径。

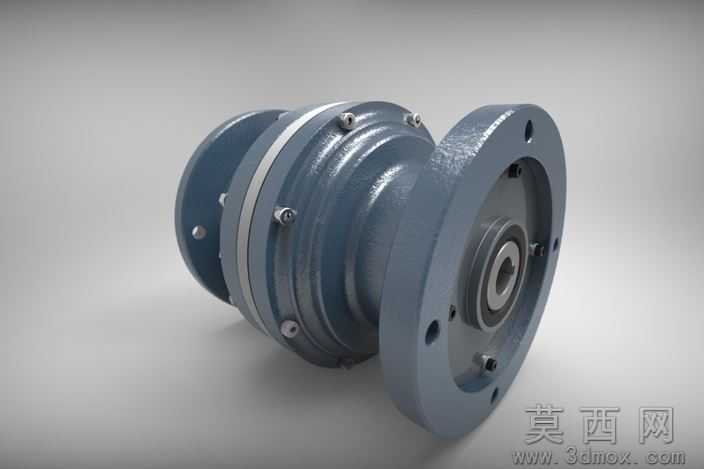

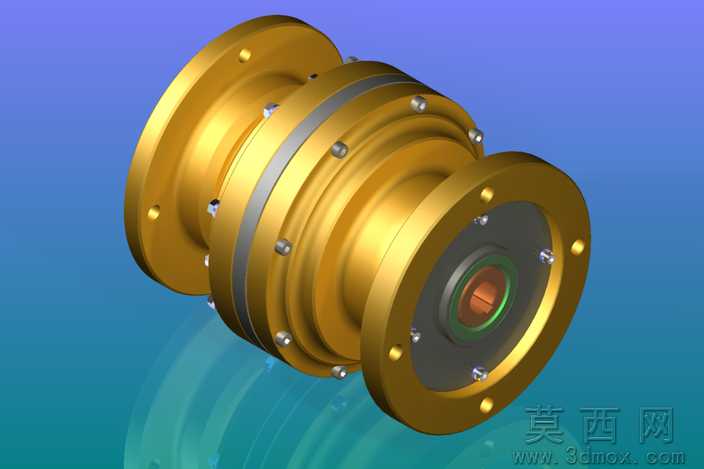

参数设计阶段针对制粒机的垂直安装工况做了适配优化，输入轴与输出轴采用垂直布置形式，输出端采用绿色标识的轴段做结构区分，各轴承位的公差配合、齿轮啮合侧隙、密封槽尺寸均参考机械设计手册设定，壳体连接螺栓的规格、分布圆直径完全匹配制粒机的安装接口，可直接用于配套设备的结构对接校核。

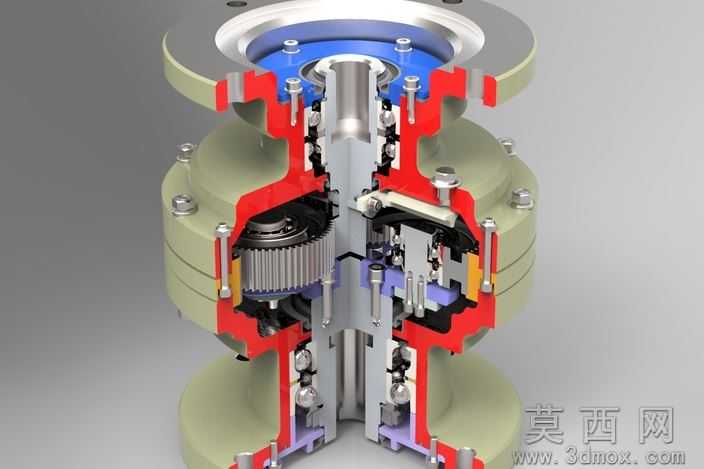

渲染材质方面，模型做了分部件的材质区分：壳体采用军绿色哑光金属漆模拟铸钢壳体的表面质感，内部传动齿轮采用银灰色金属材质体现机加工齿面的精度特征，密封件采用蓝色橡胶材质区分，轴承滚动体采用亮面金属材质，紧固件采用镀锌亮银色材质，内部润滑油路区域采用红色半透明材质做剖面高亮，通过剖面渲染的形式清晰展示内部结构的层级关系，无需拆解即可观察所有内部零件的装配位置。

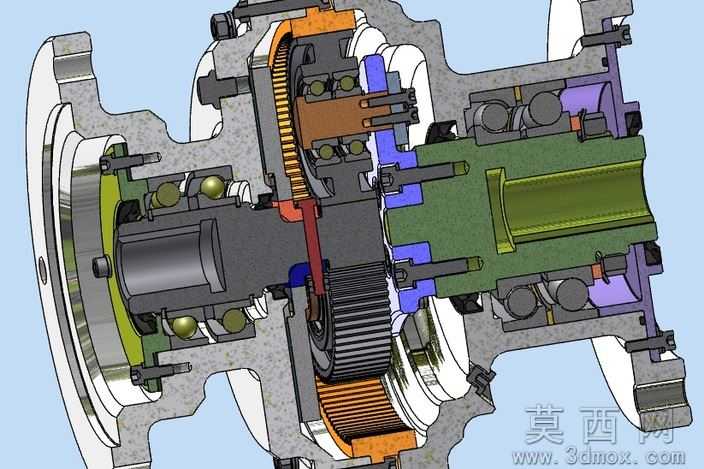

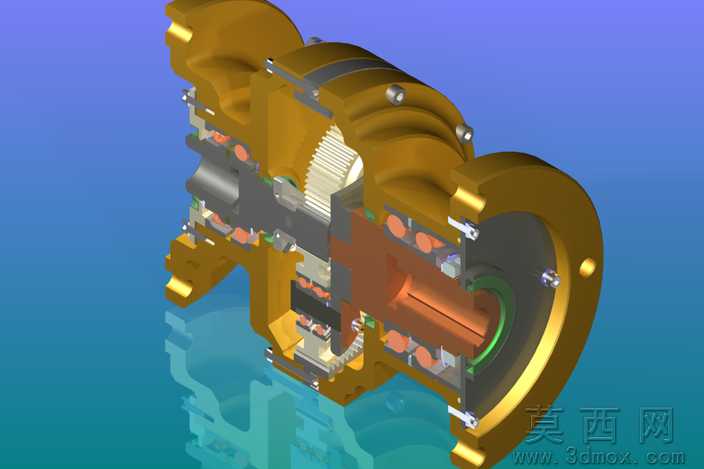

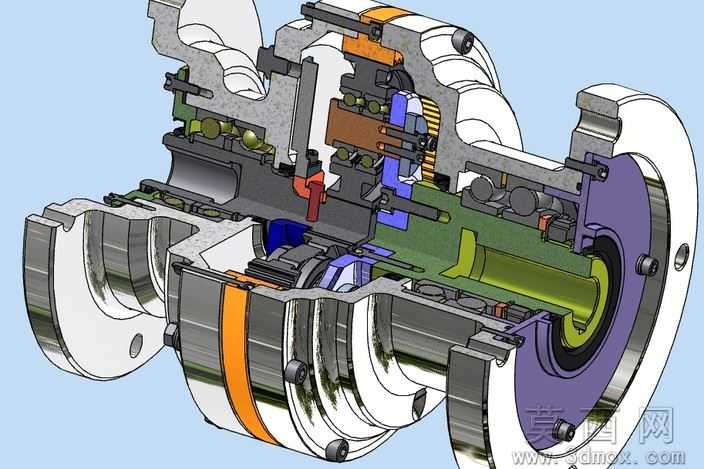

结构原理上采用行星齿轮传动的经典结构，动力从上端输入轴传入后驱动太阳轮转动，太阳轮带动周向均布的多个行星轮同时啮合内齿圈，行星轮通过行星架将动力汇总后传递到下端垂直输出轴，相比普通定轴齿轮减速机，同功率下体积更小、传动扭矩更大、运行平稳性更强，可承受制粒机工作时的冲击载荷，垂直安装的结构可减少设备整体的横向占用空间，适配制粒机的紧凑布局需求。

软件兼容方面，模型提供STEP/IGES通用中间格式文件，可兼容Autodesk Inventor2011、Autodesk Inventor2012等版本的Inventor软件，同时也可导入SolidWorks、UG、ProE等主流三维机械设计软件打开编辑，不存在版本兼容障碍，不同软件平台的用户均可直接调用模型开展后续工作。

研发教学应用层面，该模型既可以作为制粒机配套传动系统研发的参考模型，帮助设计人员快速完成减速机与主机的安装匹配校核、传动参数验证，缩短设备研发周期；也可作为机械设计教学的演示案例，用于讲解行星齿轮传动的结构组成、装配关系、动力传递原理，帮助学习者直观理解行星减速机的工作逻辑，还可用于机械制图课程的装配图绘制练习、公差配合分析的实训素材。
