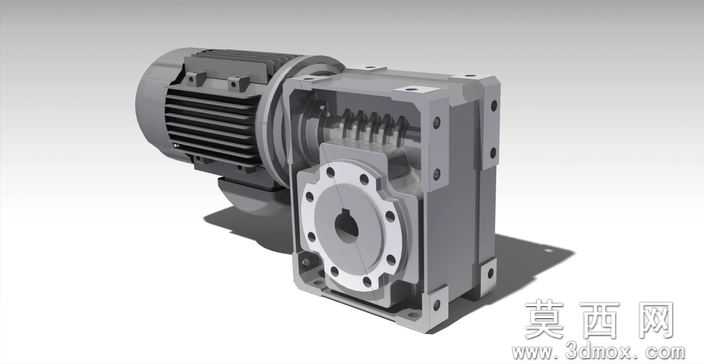

W63蜗轮蜗杆减速箱配套驱动电机三维设计

本模型为W63规格蜗轮蜗杆减速箱与配套驱动电机的一体化三维设计成果，建模阶段以SolidWorks为核心工具完成全参数化构建，首先依据W63系列减速机的通用安装尺寸规范，先绘制电机定子、转子、散热筋壳体的基础草图，通过拉伸、旋转、阵列等基础特征完成电机本体的结构搭建，再匹配减速箱的箱体、蜗轮、蜗杆、输出法兰、端盖、密封件等零部件，所有零件均添加完整的几何约束与尺寸关联，修改核心参数即可快速适配不同功率的同系列电机，大幅提升同系列产品的改型设计效率。参数设计层面严格遵循行业通用标准，电机部分预留标准安装止口与键槽尺寸，减速箱的中心距、蜗轮模数、蜗杆头数均匹配W63型号的额定传动比要求，输出轴的孔径、安装孔位完全符合通用安装规范，所有配合间隙均按照机械设计公差要求预留，可直接导出工程图用于生产加工参考。渲染材质环节对不同零部件做了精细化材质区分，电机外壳采用铸铝哑光金属材质，散热筋做细微的磨砂纹理处理，减速箱箱体采用灰铸铁材质，输出法兰做镀锌亮面金属效果，内部蜗轮采用锡青铜材质、蜗杆采用淬火钢材质，密封件采用黑色橡胶材质，整体渲染效果还原真实工业产品的视觉质感，可直接用于产品宣传展示或方案汇报。结构原理上该模型完整呈现了蜗轮蜗杆减速传动的核心结构，电机输出轴与蜗杆直连，动力通过蜗杆与蜗轮的啮合传递到输出轴，实现大减速比的动力输出，同时具备反向自锁特性，模型保留了完整的装配关系，可做动态干涉检查与运动仿真，直观展示动力传递的全过程。软件兼容方面，模型除原生SolidWorks格式外，还导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，STL格式可直接用于3D打印打样验证，无需额外做格式转换与模型修复。研发教学应用层面，该模型既可以作为机械设计人员研发同类型蜗轮蜗杆减速电机的参考模板，帮助设计人员快速完成结构选型与方案搭建，也可作为高校机械专业机械设计课程的教学案例，用于讲解蜗轮蜗杆传动的结构特点、装配工艺、公差配合等知识点，还可用于职业院校的三维建模技能实训，帮助学员掌握复杂装配体的建模与装配技巧。
