行星齿轮减速机精密三维结构设计

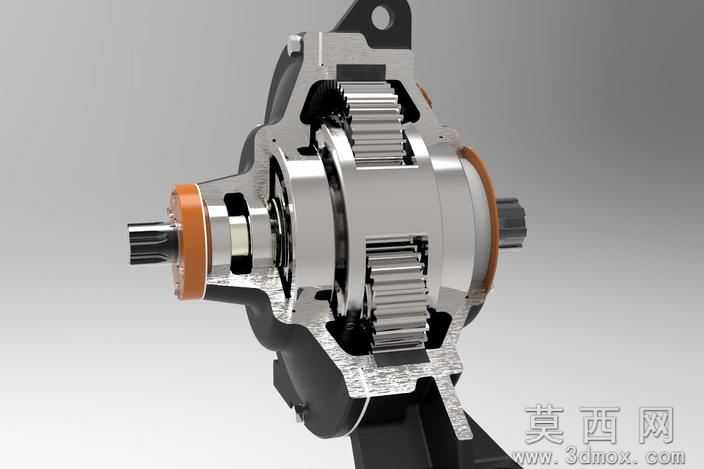

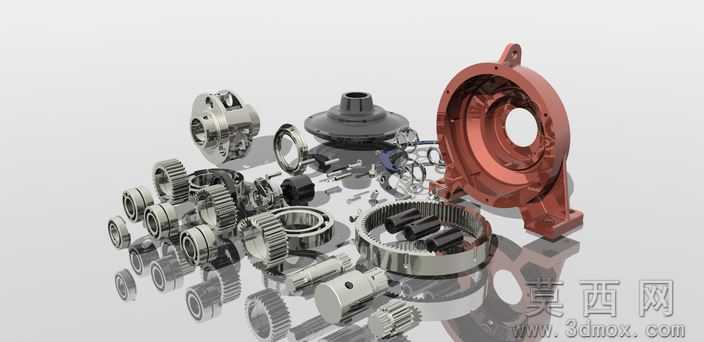

本行星齿轮减速机模型完成了全部零部件的独立建模与整体虚拟装配，所有结构部件均按照真实行星减速机构的装配逻辑完成组配，建模过程严格遵循机械设计的公差配合规范，对太阳轮、行星轮、内齿圈、行星架、支撑轴承等核心零件逐一进行特征建模，通过草图绘制、特征拉伸、旋转切除、阵列装配等操作完成零件细节构建，确保每个齿形轮廓、安装轴径、轴承位的尺寸精度符合设计逻辑，可直接用于结构验证与装配干涉检查。

参数设计层面，该模型严格匹配行星齿轮传动的配比要求，设定齿比为4:1，模块参数为2.5，配置3组行星轮均布承载，其中太阳轮齿数为15，行星轮齿数为33，固定内齿圈齿数为81，参数完全符合行星减速机构的配齿计算规则，保证传动过程中各齿轮啮合无干涉、传动比计算准确，可实现稳定的减速增扭输出，适配加速器类设备的传动使用需求。

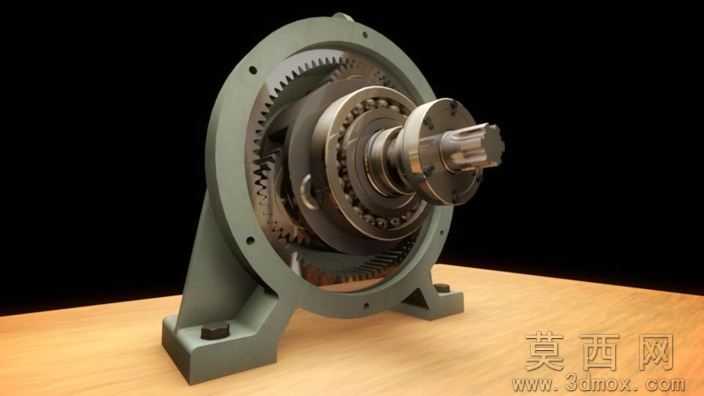

渲染材质方面，模型对不同零部件匹配了对应工业材质属性，齿轮主体采用高强度合金钢材质表现，金属表面做了细腻的机加工纹理与倒角光影处理，轴承滚动体与内圈呈现高硬度轴承钢的金属光泽，行星架与安装轴做了表面氧化处理的深色质感呈现，整体渲染效果还原了工业减速机的真实金属质感，结构细节清晰可辨。

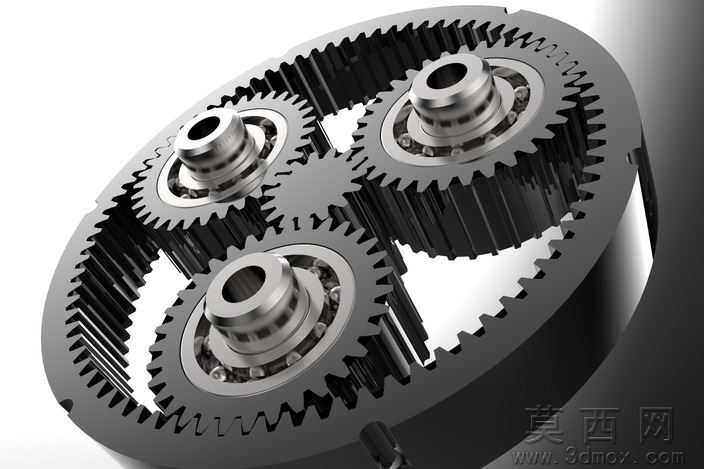

结构原理上，该模型采用典型的NGW行星传动结构，动力由太阳轮输入，通过三组均布的行星轮同时与太阳轮、固定内齿圈啮合，将动力传递给行星架实现减速输出，多行星轮均布承载的结构可有效分散传动载荷，相比普通定轴齿轮减速机构具备更小的体积、更高的承载能力与更平稳的传动性能，可在紧凑安装空间内实现大传动比的动力传递。

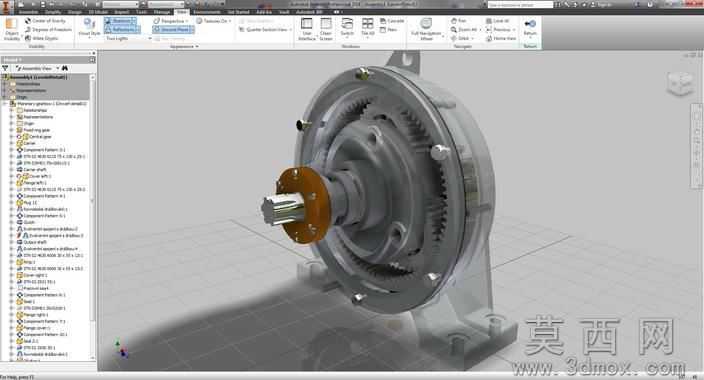

软件兼容层面，该模型提供STEP、IGES等通用三维格式，同时兼容Autodesk Inventor2010及以上版本的STL、原生格式文件，可被SolidWorks、UG、Pro/E等主流三维机械设计软件直接打开编辑，不存在版本兼容障碍，也可导出为3D打印支持的格式用于实物样件验证。

研发教学应用层面，该模型既可以作为减速机产品研发阶段的结构验证载体，帮助工程师快速完成传动比校验、装配干涉检查、承载结构优化，也可作为机械原理教学的直观演示模型，帮助学习者理解行星齿轮传动的啮合原理、配齿逻辑、动力传递路径，同时也可作为机械设计课程设计、三维建模练习的参考案例，辅助学习者掌握复杂传动机构的建模方法与设计规范。
