塑料件热熔螺母螺钉自动植入设备

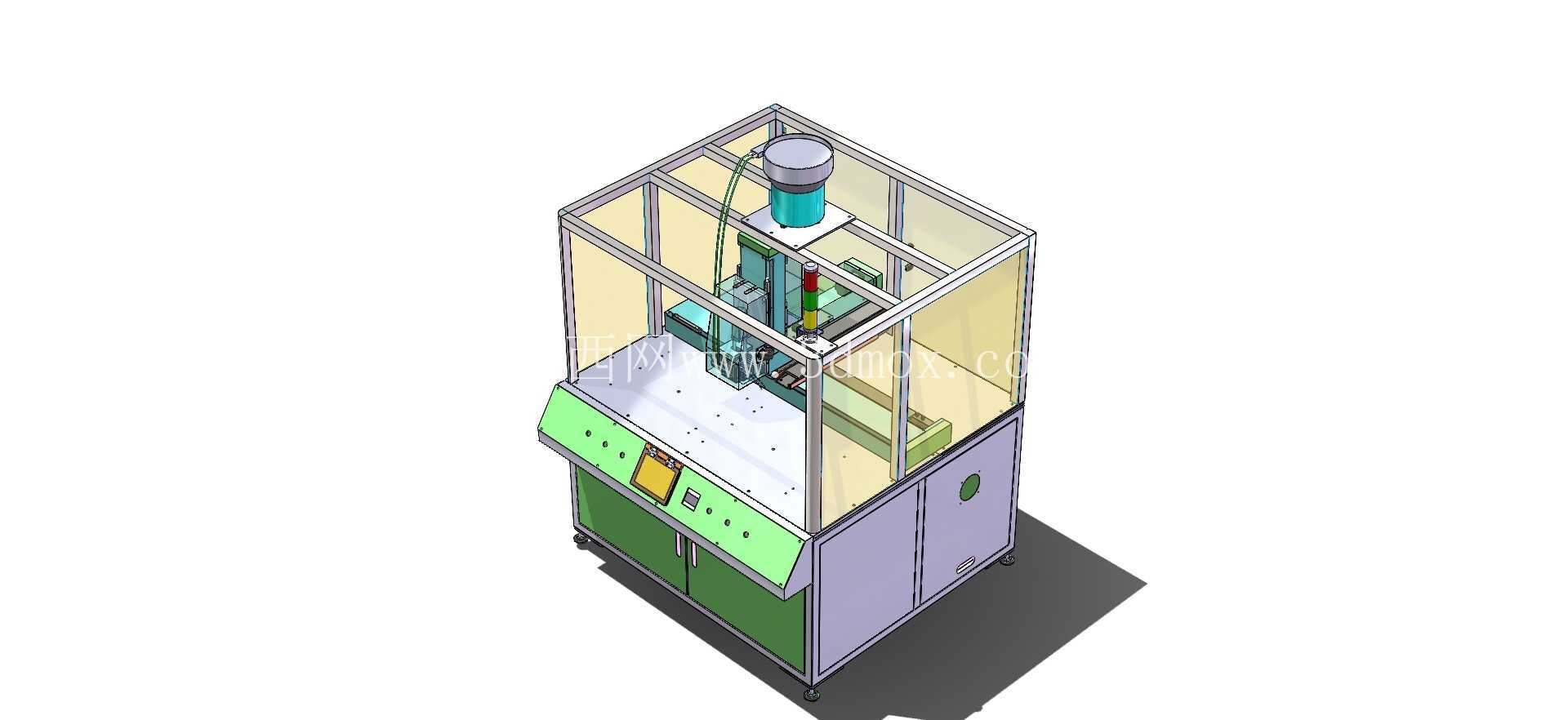

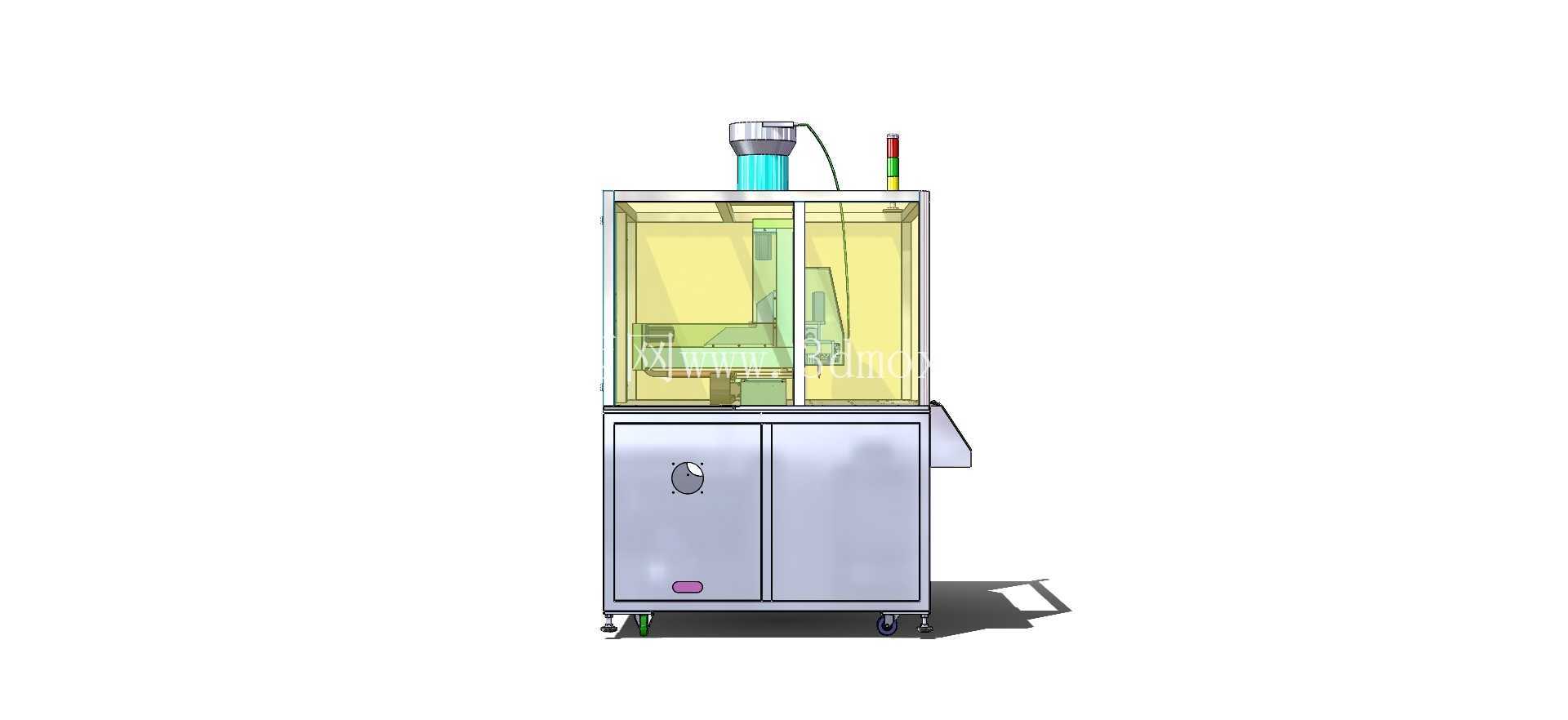

　　在消费电子外壳、汽车内饰塑料件、家电结构件的量产加工环节，塑料基体与金属紧固件的连接可靠性一直是制程管控的核心难点，传统的超声波埋植容易出现塑料件局部应力开裂、螺母偏斜浮高的问题，胶水粘接则存在固化周期长、耐温性能差的缺陷，而热熔植入工艺通过将金属螺钉或螺母加热到指定温度后压入塑料预制孔，利用塑料熔融后的冷却收缩抱紧金属件，能获得更高的连接强度与更稳定的制程良率，这款设备正是针对该类工序开发的专用加工设备。从结构布局来看，设备采用分体式柜型机架设计，下部为电气与气动元件安装腔，预留了标准的电气安装板位置与气路走线槽，现场安装时只需接入0.5-0.7MPa的压缩气源与220V工频电源即可完成调试，不需要额外配置外置的液压站或大型温控机柜，整体占地面积控制在1.2米×0.8米的范围内，高度不超过1.9米，可直接适配现有生产线的线边工位布局，不需要对车间原有物流通道做额外改造。

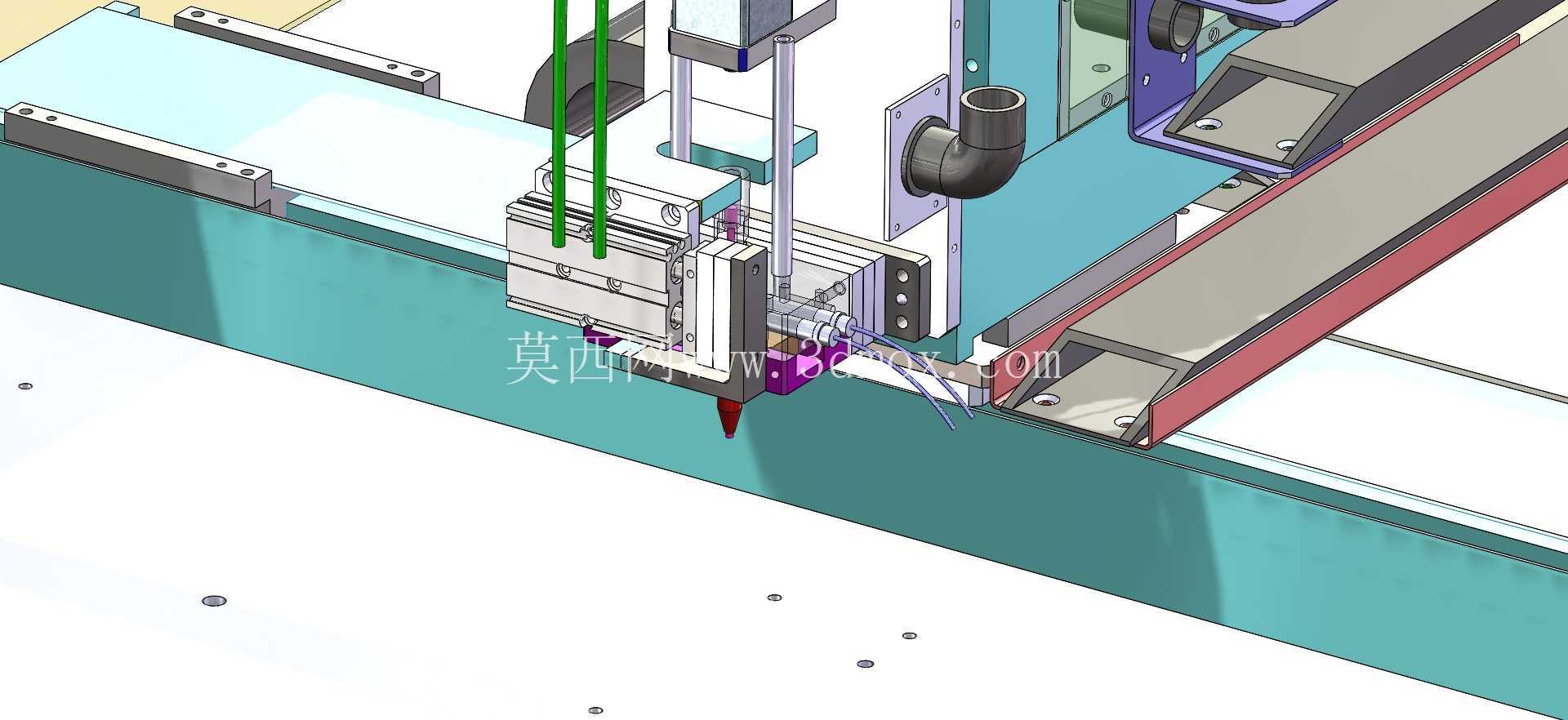

　　上部加工区域采用铝型材框架搭配透明亚克力防护门的设计，防护门设置了安全联锁开关，门体打开时加热压头会自动回退到安全位置并切断加热输出，避免操作人员误触高温部件造成烫伤，同时透明防护结构不会遮挡操作人员的上下料视线，可实时观察植入过程中塑料件的熔融状态，方便及时调整压入深度与加热温度参数。设备的执行端采用垂直下压的模组结构，上部配置的振动盘可实现螺钉或螺母的自动排序送料，通过直振送料轨道将紧固件输送到压头下方的定位治具处，不需要人工手动摆放螺母，单工位的循环节拍可控制在8秒以内，针对不同规格的M2-M6规格的铜螺母或自攻螺钉，只需更换对应的送料轨道与压头衬套，即可快速切换生产产品，换型时间不超过15分钟，适配多品种小批量的塑料件加工需求。

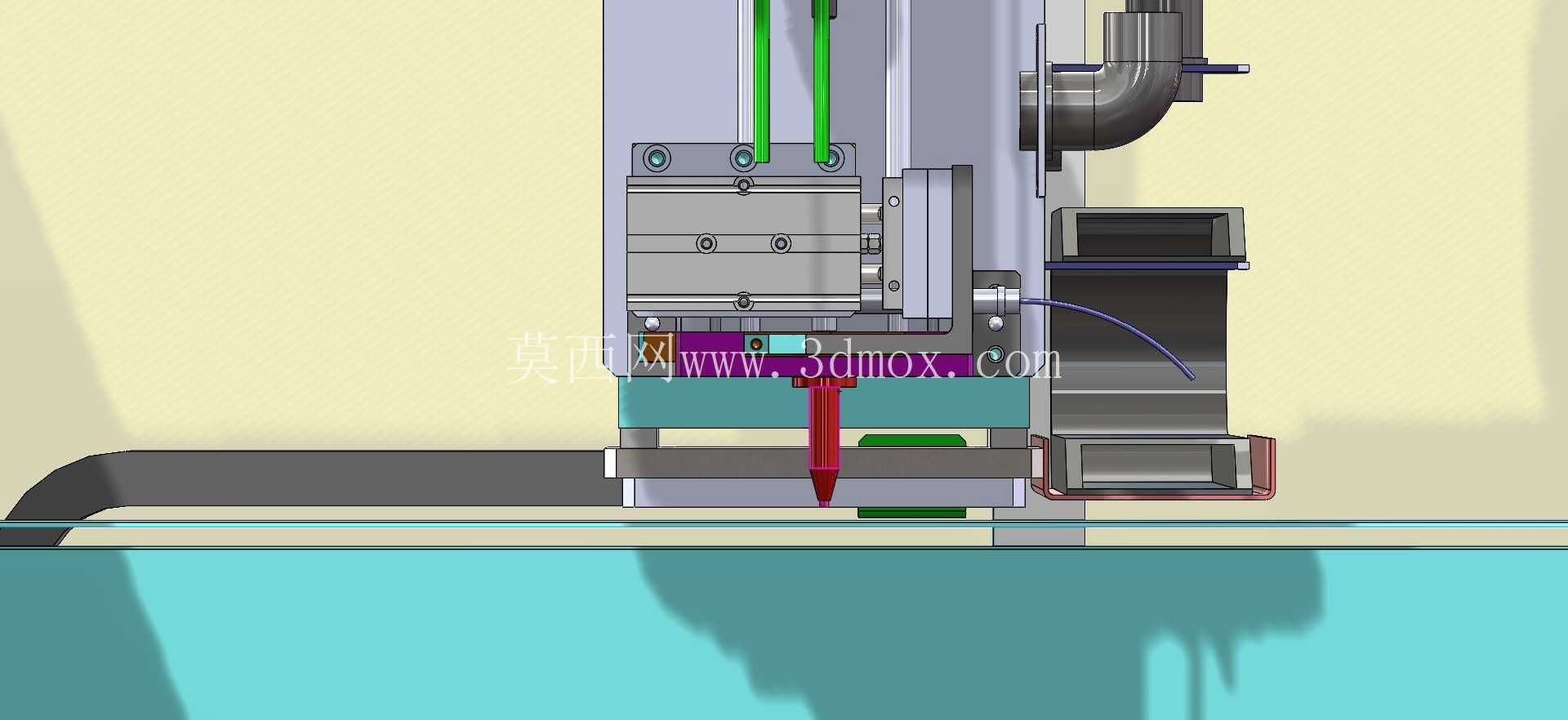

　　压合组件集成了高精度温度传感器与压力位移传感器，加热温度可在180-350摄氏度区间连续可调，压入深度的控制精度可达0.02毫米，能根据不同塑料材质（ABS、PC、PA加纤等）的熔融特性匹配对应的工艺参数，避免温度过高导致塑料溢胶、或者温度过低导致植入强度不足的问题。操作面板设置在设备前部的倾斜台面上，集成了温度显示、计数功能、手动/自动切换开关，参数调整界面简洁，一线操作人员经过简单培训即可独立完成参数设置与日常操作，设备底部配置了可调脚轮与固定脚杯，移动就位后可通过脚杯调平设备，保证压合过程中设备不会出现晃动偏移。

　　在实际生产场景中，该设备可单机使用完成小型塑料件的螺母植入工序，也可通过增加机械手上下料组件接入全自动化生产线，配合流水线完成塑料件从注塑成型到螺母植入的全流程无人化加工，相比人工手动摆放螺母后热压的加工方式，不仅能将植入位置的公差控制在±0.05毫米以内，还能避免人工操作带来的螺母漏装、反装问题，大幅降低后续组装工序的不良率。设计过程中充分考虑了车间的日常维护需求，后部的电气柜门采用快拆式门锁，打开后可直接接触到温控器、电磁阀、接线端子等易损部件，加热压头采用快换式接口，出现加热芯损耗时不需要拆解整个压合模组即可完成更换，日常维护的停机时间可控制在10分钟以内。设备的气动回路配置了三联件与调压阀，可根据压入力需求调整输出气压，同时设置了气压不足报警功能，当气源压力低于设定值时设备会自动停机并发出提示，避免压入力不足导致螺母植入不到位。针对加工过程中产生的少量塑料熔融烟气，设备上部预留了排烟接口，可直接对接车间的集中排烟系统，改善工位的作业环境。
