多工位转盘式高精度点胶作业设备结构

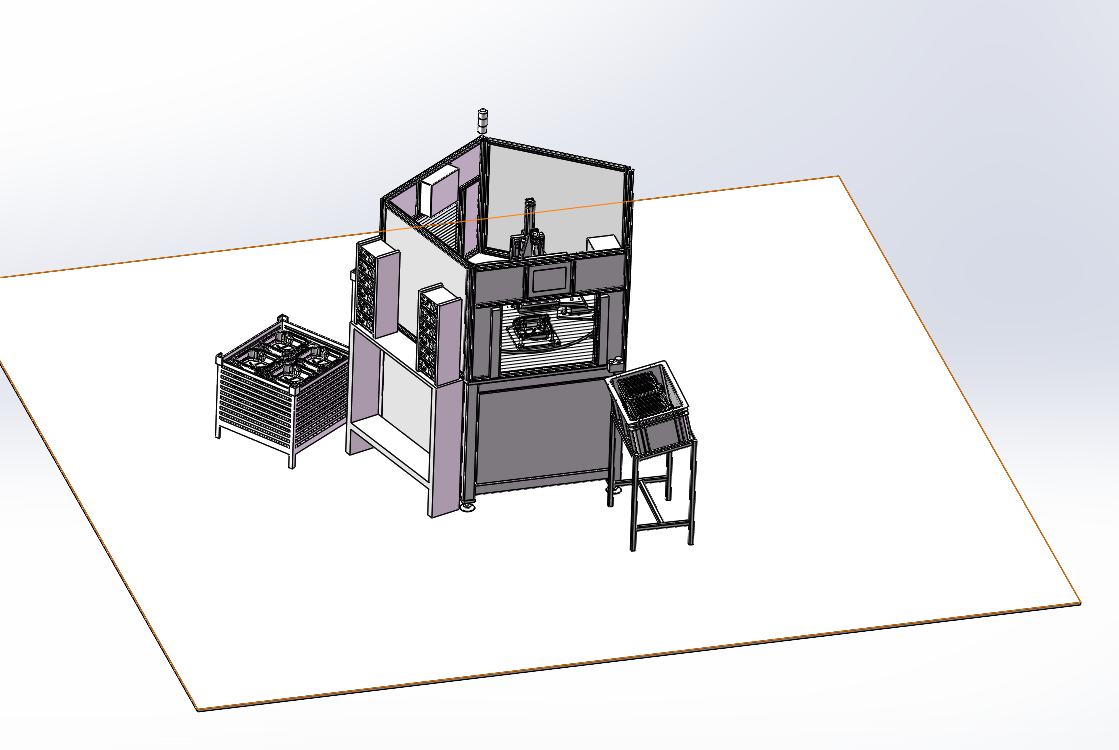

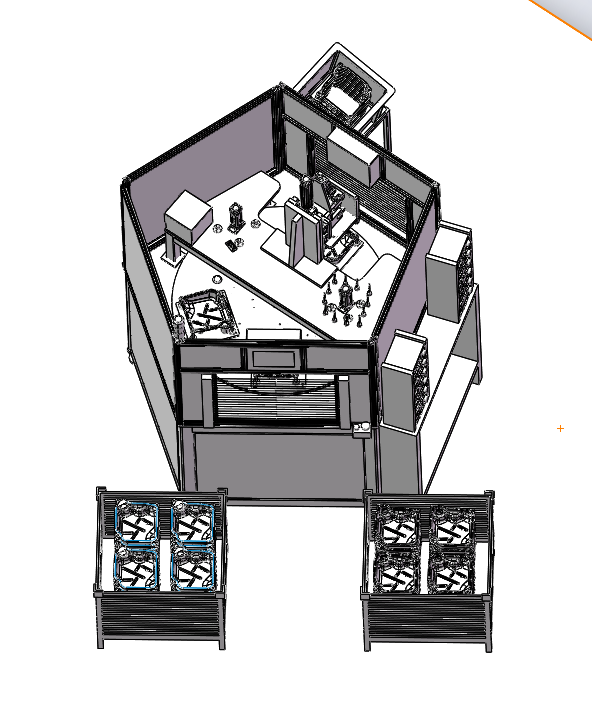

　　从结构布局来看，设备采用立式框架搭建，主体承载框架用标准工业铝型材搭配钣金封板组装，底部预留可调脚杯安装位，安装时可通过脚杯调节设备整体水平度，抵消地面不平整带来的转盘运行偏摆问题，设备整体占地边界控制在长1.8米、宽1.4米、高1.9米的范围内，不需要额外开挖地基，直接在平整的环氧地坪车间就能部署，进线口、气源接口都预留在设备后侧底部，对接车间水电气路时不需要额外改动设备主体结构。在电子元器件封装、LED灯珠封装、汽车小尺寸零部件涂胶密封这类对胶量、胶位一致性要求极高的生产场景里，单工位点胶设备的上下料等待时间一直是产线节拍提升的瓶颈，这款转盘式点胶设备的结构设计，正是围绕多工位并行作业的核心需求展开，把上下料、视觉定位、点胶、预固化这些工序拆分到转盘的不同工位，通过间歇式转盘转位实现工序同步推进，能把单工件的平均作业节拍压缩到单工位设备的三分之一左右。

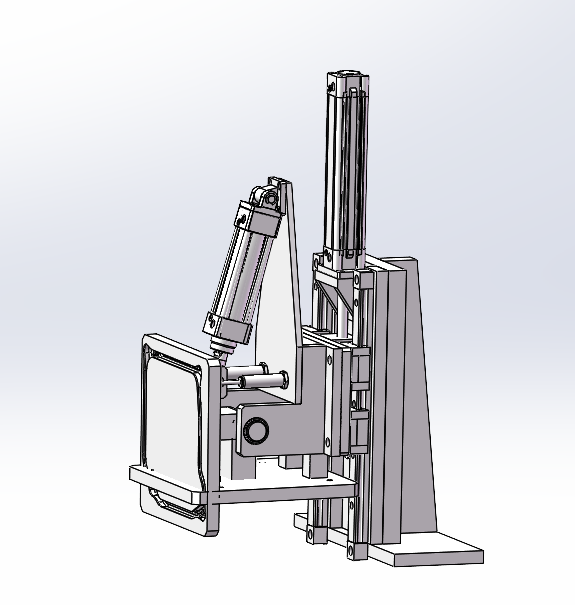

　　转盘部分采用凸轮分割器驱动，搭配高精度转盘轴承承载，转位重复定位精度可以控制在±0.02mm以内，避免工位偏移带来的点胶位置偏差，每个工位都设计了可快换的工件定位夹具，针对不同尺寸的待加工工件，只需要更换夹具定位块就能快速切换生产型号，夹具下方预留真空吸附气路接口，针对薄型电子类工件可以通过真空吸附固定，避免机械夹头刮伤工件表面。点胶执行单元采用三轴伺服驱动结构，X、Y轴采用直线导轨搭配同步带传动，Z轴采用滚珠丝杠传动，兼顾高速移动的响应速度和点胶头升降的定位精度，点胶头安装位预留了视觉相机和激光测高传感器的安装空间，作业时先通过视觉相机拍摄工件基准点，补偿工件装夹带来的位置偏差，再通过激光测高传感器检测工件表面实际高度，自动调整点胶头的Z轴行程，避免因工件高度公差导致的胶量不均、刮蹭工件表面问题。

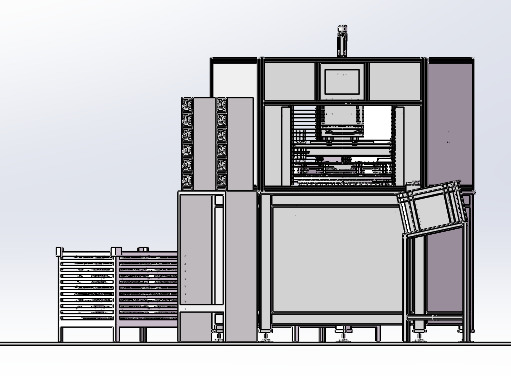

　　设备左侧设计了多层料仓结构，可堆叠放置待加工料盘，配合自动取料机构能实现待加工工件的自动上料，右侧预留成品下料输送位，点胶完成的工件可直接通过下料机构输送到下游固化炉或者检测工位，不需要人工反复取放工件，减少人工接触带来的工件污染问题。电气控制部分全部集成在设备后侧的电控仓内，仓内预留PLC安装导轨、伺服驱动器安装位、气源处理组件安装位，布线时强弱电分离走线，避免伺服电机运行时的电磁干扰影响视觉系统和传感器的信号稳定性，设备正面预留人机界面安装位，可直接嵌入触控显示屏，方便操作人员设置点胶路径、胶量参数、转盘转位节拍。

　　从结构设计的冗余度来看，点胶头位置预留了双阀安装空间，后续如果需要同时点两种不同胶水，或者增加预点胶、擦胶机构，不需要改动主体框架结构，只需要在原有安装位扩展组件即可，转盘的工位数量也预留了扩展接口，标准配置为4工位，后续可根据产线工序需求扩展到6工位或者8工位，适配不同生产节拍的要求。考虑到点胶作业过程中可能出现的胶水挥发问题，设备顶部预留了废气抽排接口，可直接对接车间废气处理系统，避免挥发的胶水雾气在设备内部凝结，影响导轨、传感器的运行精度，所有运动部件都设计了可拆卸的防护罩，日常维护时只需要拆下对应位置的防护罩就能完成导轨润滑、同步带张紧度调整、点胶阀清洗等操作，不需要大面积拆解设备结构。
