Prusa i3升级款FDM桌面级3D打印结构

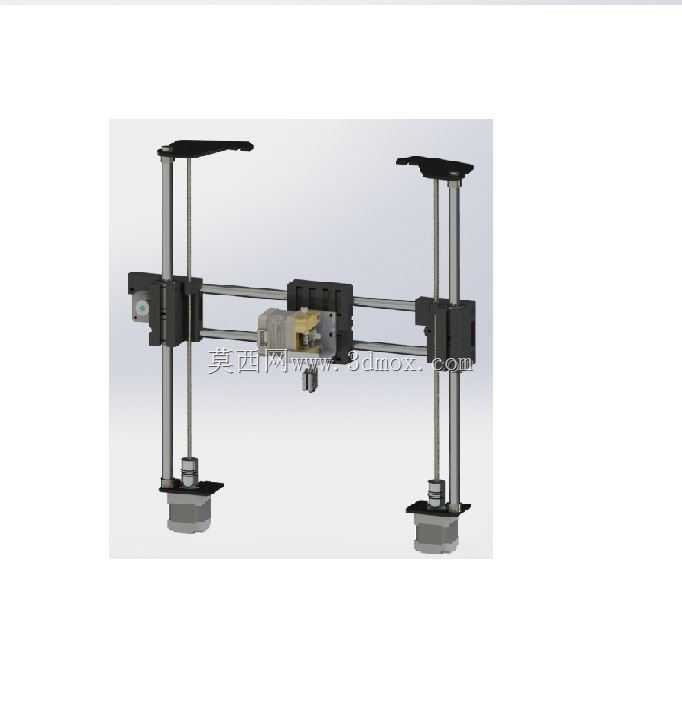

　　这套Prusa i3升级结构针对桌面级FDM打印场景的常见痛点做了针对性调整，日常可覆盖创客打样、小型功能件制作、教学实训、手办原型输出等多类使用场景，不管是个人工作室的小批量定制，还是职业院校的增材制造实操教学，都能适配对应的使用需求。从实际使用层面看，这套结构保留了Prusa i3系列经典的龙门式布局优势，同时对核心运动部件做了参数优化：Z轴采用12mm带环铣刀配套的光轴传动结构，相比常规8mm光轴的配置，大幅降低了Z轴上下运动时的径向窜动，打印层高在0.1mm精度下的层纹错位问题能得到有效控制，长时间连续打印大尺寸工件时，Z轴的负载稳定性也更有保障，不会因为打印头持续移动带来的震动导致轴套偏移。

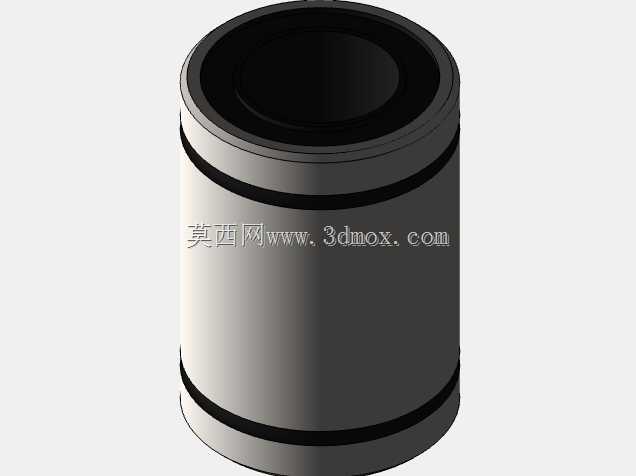

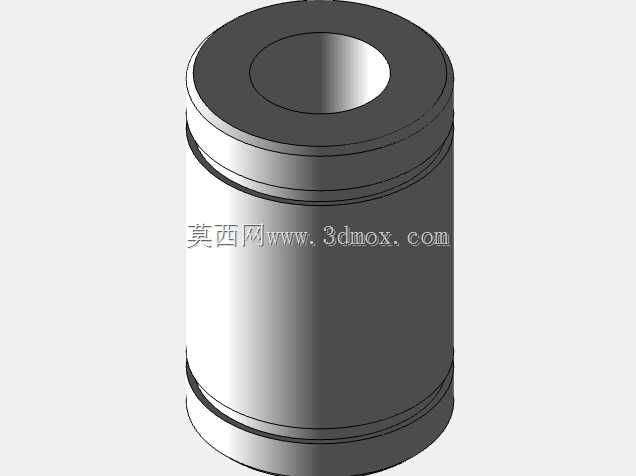

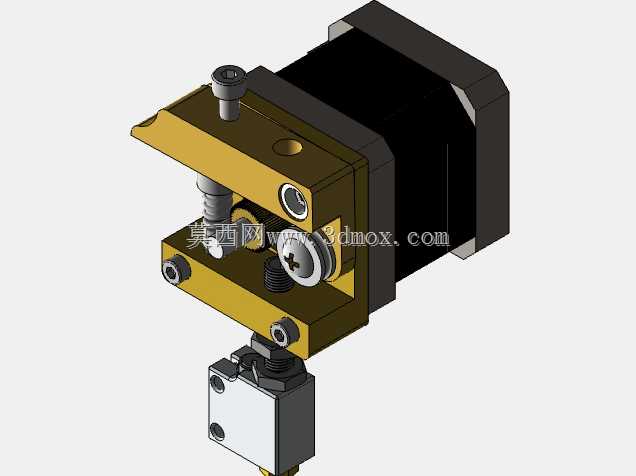

　　X轴配置10mm铣刀规格的传动光轴，配合双直线轴承的滑动座，挤出头在X方向的往复运动阻力更小，高速打印时的抖动量控制在0.02mm以内，能有效减少打印件侧面的振纹，提升曲面打印的表面质量。挤出部分采用M6火山挤出机配置，相比普通挤出机，火山挤出机的熔腔更长，耗材熔融更充分，搭配大口径喷嘴时可以实现更高流量的耗材挤出，既可以用0.4mm喷嘴做高精度细节打印，也能更换0.8mm甚至1.0mm喷嘴做快速大尺寸工件打印，打印效率能提升40%以上，适配PLA、ABS、PETG等多类常用FDM打印耗材。

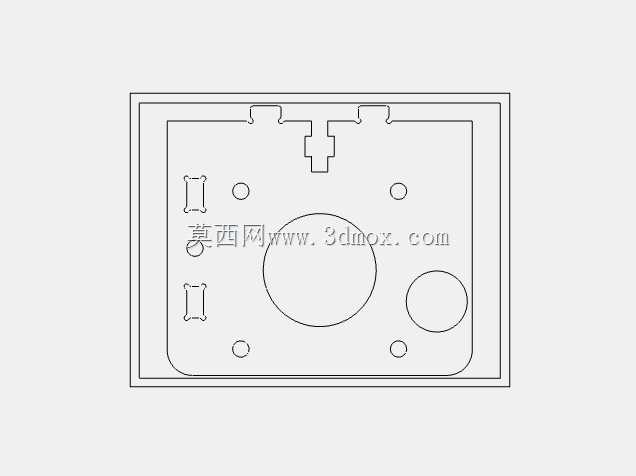

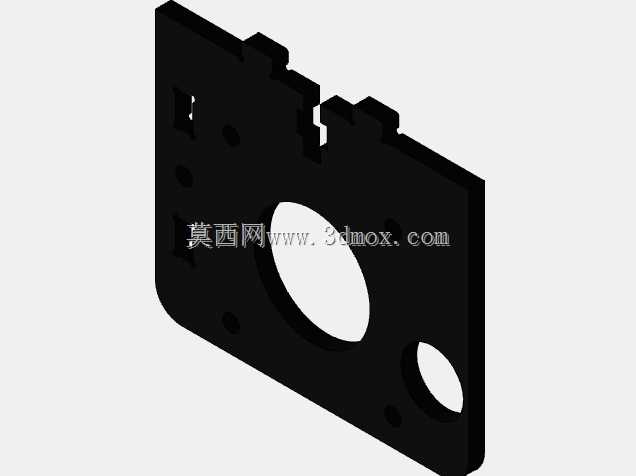

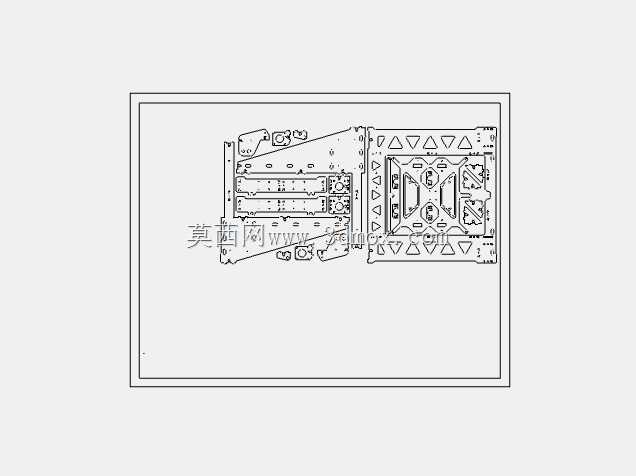

　　机身采用MK8结构的钣金框架，相比早期亚克力框架的结构，MK8钣金机身的刚性更强，打印过程中整机的共振幅度更小，不需要额外加装减震脚垫就能保证运行稳定性，框架上预留了通用的安装孔位，后期加装自动调平传感器、断料检测模块、防尘外罩等配件时不需要额外打孔改造，拓展性更强。从安装边界来看，这套结构的整机横向安装宽度控制在450mm以内，纵向深度控制在420mm以内，竖向高度控制在500mm以内，普通桌面就能放置，不需要占用专门的设备台架，有效打印尺寸可以达到220220250mm，能覆盖绝大多数桌面级打印的工件尺寸需求。

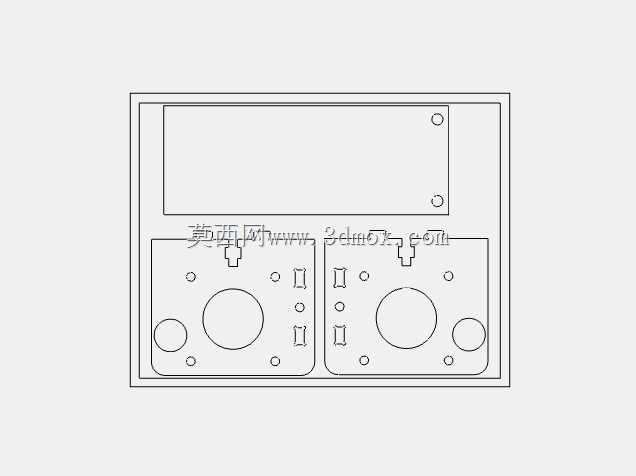

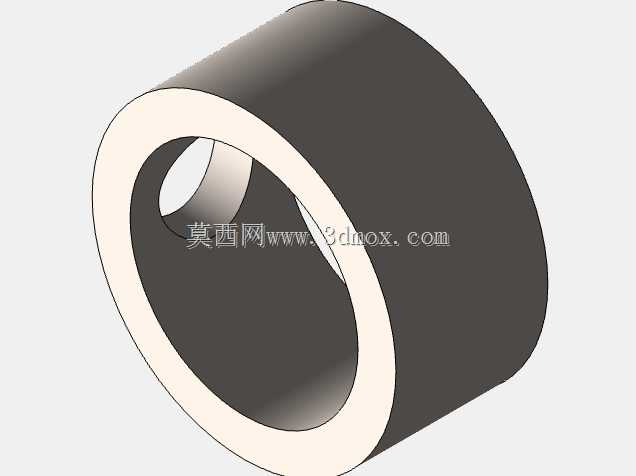

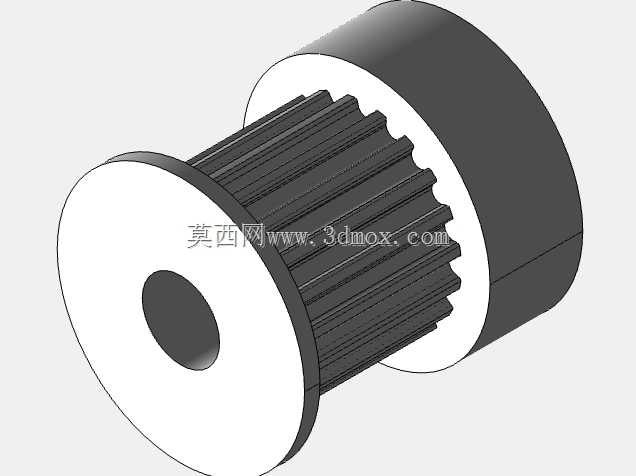

　　设计过程中没有盲目追求过高的配置堆砌，所有调整都围绕实际打印中的常见问题展开：比如Z轴的带环结构是为了配合限位开关的精准触发，避免每次回零的位置偏差；X轴的光轴直径升级是为了匹配火山挤出机增加的重量，防止X轴长时间使用后出现下垂弯曲；MK8机身的孔位全部采用通用标准，替换配件时不需要单独定制加工，市面上常规的3D打印机标准件都能直接适配，后期维护成本更低。运动部分的同步轮、皮带都采用标准2GT规格，张紧结构做了内嵌式设计，调整皮带张力时不需要拆卸外罩，直接用内六角扳手就能完成张紧操作，日常维护更便捷。电路安装位预留了足够的走线空间，主板、电源、显示屏的安装位置都做了分层设计，避免电源的热量影响主板运行稳定性，走线槽的位置也提前做了预留，组装时线路可以全部隐藏在框架内部，不会出现线路剐蹭运动部件的问题。这套结构在实际组装时，所有部件的配合公差都控制在0.1mm以内，光轴和轴套的配合间隙经过反复调整，既不会因为间隙过大出现晃动，也不会因为间隙过小导致运动卡顿，组装完成后不需要大量的调试就能进入稳定打印状态，对于新手用户也比较友好，不需要掌握复杂的校准技巧就能完成初始调试。
