成人用电动旋转护理病床结构设计

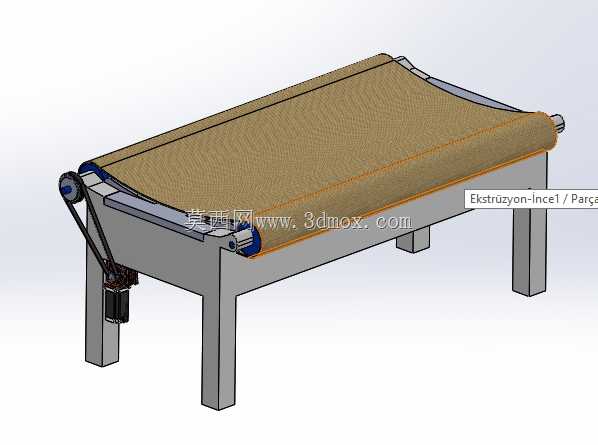

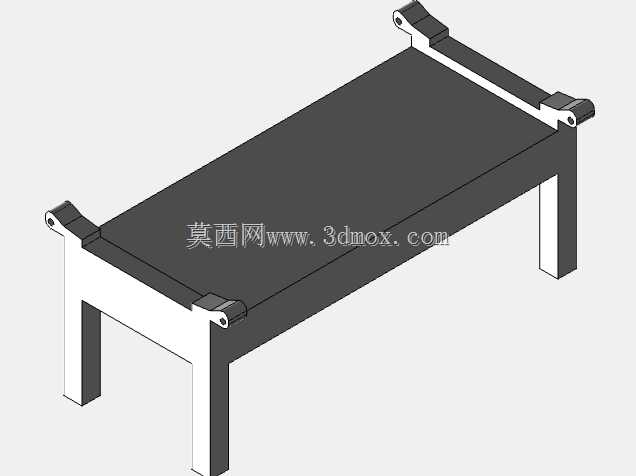

　　这款旋转护理病床的设计初衷，是解决长期卧床患者体位调整、护理操作中搬移难度大的实际痛点，在普通住院病床、居家护理床的基础上增加了床面整体回转功能，适配普通成人患者的使用需求。从结构布局来看，设备整体采用方管焊接床架作为承载主体，四条矩形截面支腿直接落地，支腿底部预留了安装调节脚杯的接口，可根据地面平整度调整支撑高度，保证床体运行时的稳定性，支腿与床架主梁之间采用三角加强筋焊接，避免长期承重出现焊缝开裂的问题。

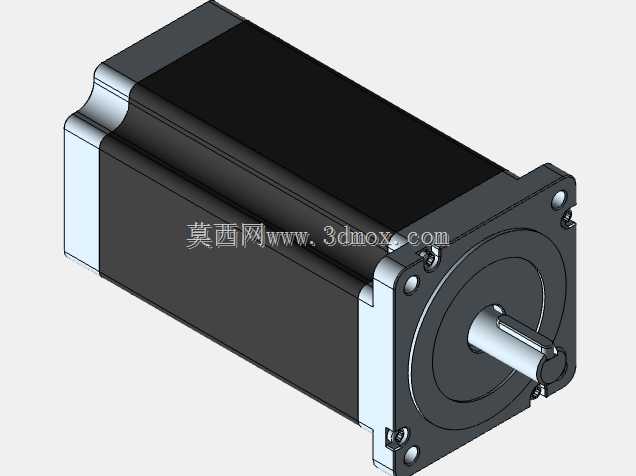

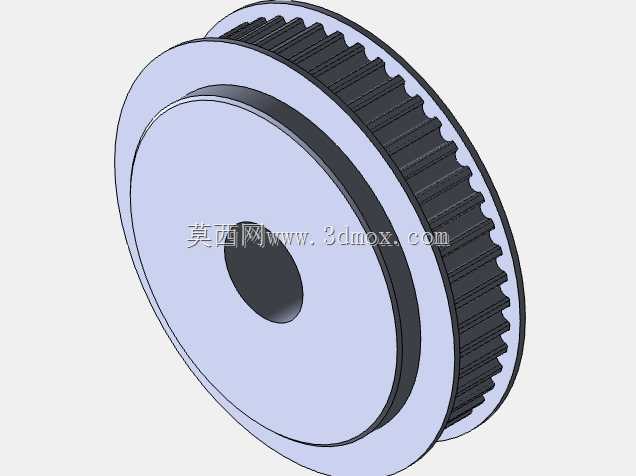

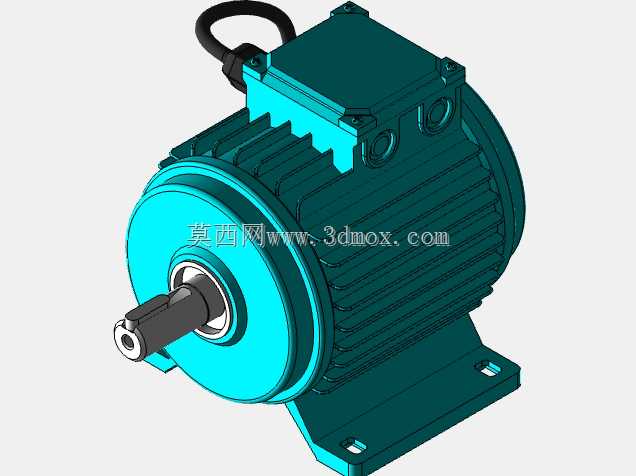

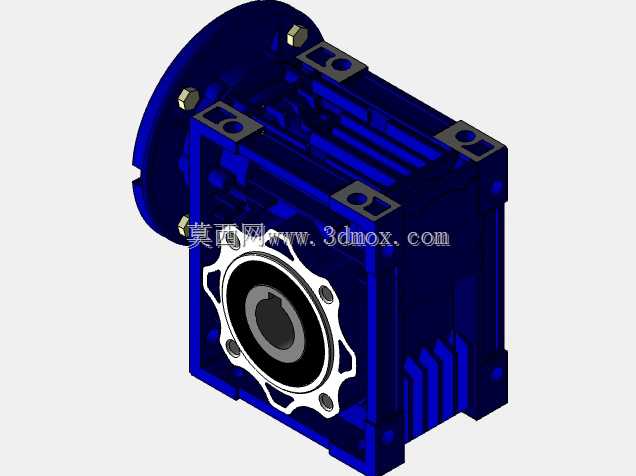

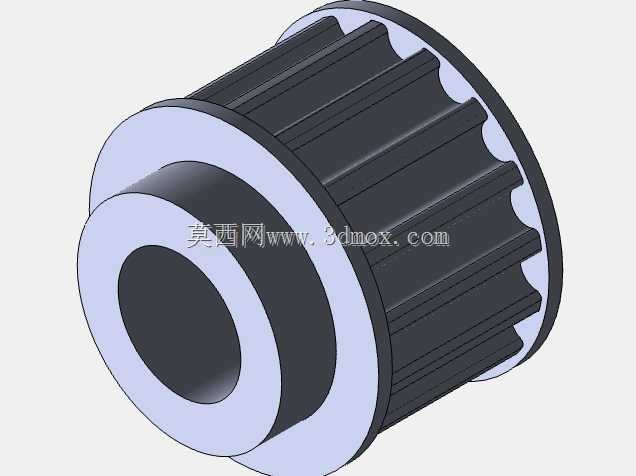

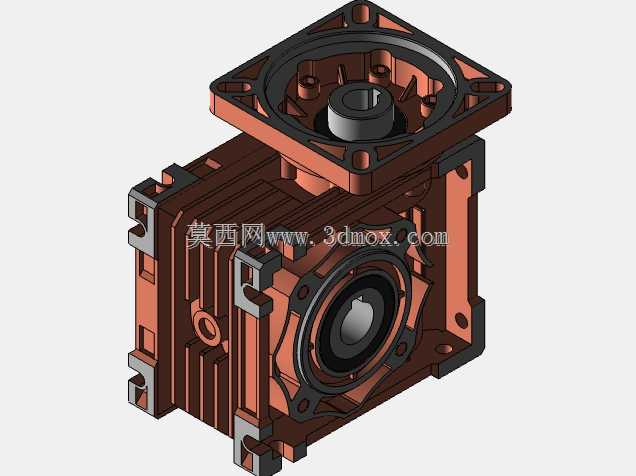

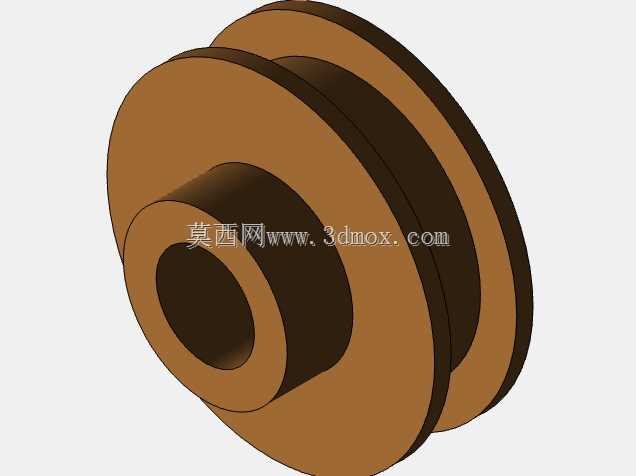

　　床面部分采用分段式帆布/防水布张紧结构，替代传统硬质床板，一方面降低床体整体自重，另一方面软质床面可在旋转过程中更好贴合患者躯体，减少局部压应力集中，床面两端设置张紧辊轴，辊轴端部配有锁紧调节结构，长期使用出现床面松弛时可快速调整张紧度，无需整体更换床面材料。驱动部分采用侧置低压直流减速电机搭配同步带传动的方案，电机安装在床体头端侧下方的安装支架上，通过带传动将动力传递至床面主动辊，带动整个床面实现低速回转，传动侧设置有透明防护外罩，避免异物卷入传动结构，同时不影响日常维护时观察传动带的磨损状态。

　　床体的回转速度控制在较低区间，运行过程无明显顿挫，既可以辅助护理人员完成患者的体位翻身操作，也可在创面护理、皮肤清洁时通过缓慢回转调整患者身体角度，减少护理人员的搬移劳动强度，同时避免传统翻身操作中对患者肢体的牵拉损伤。从安装边界来看，设备整体长度适配普通成人身高，宽度满足单人卧床的空间需求，整体高度与常规护理床保持一致，可直接适配现有病房的床边桌、呼叫器等配套设施，无需额外调整病房布局。设计过程中充分考虑了日常使用的清洁需求，床架表面采用喷塑处理，耐常规消毒剂擦拭，床面材料选用防水耐腐的医用级织物，可直接擦拭消毒，也可快速拆卸更换。

　　床体的旋转机构设置了双向机械限位与电气限位双重保护，避免床面回转超出行程造成结构损坏或患者磕碰，驱动电机带有过载保护功能，当床面回转阻力超过设定阈值时会自动停止运行，防止卡滞时烧坏电机，也避免对患者造成挤压伤害。和普通固定病床相比，这款旋转结构的加入没有额外增加过多的床体自重，整体结构紧凑，没有过多外凸的零部件，不会占用过多的病房通行空间，既可以在医院普通病房、康复科使用，也适合居家护理场景配置。在结构细节上，床架主梁采用加厚矩形管，整体静载承重可满足普通成人患者的卧床需求，各转动辊轴两端采用带座轴承支撑，转动阻力小，长期使用不易出现异响，张紧辊的调节结构采用外露式手拧设计，无需额外工具即可完成床面张紧度调整，日常维护门槛低。侧置的电机安装支架采用可拆卸式螺栓连接，后期维护时可单独拆下电机进行检修，无需拆解整个床架结构。床体的所有棱角位置都做了圆弧倒钝处理，避免磕碰划伤，传动带的张紧度也可通过电机安装板的长圆孔进行调整，补偿传动带长期使用后的拉伸量。
