阀门用对置式手动曲柄操作机构

这套手动操作构件主要应用在工业管线的截止类、调节类阀门上，作为人工驱动阀杆动作的执行端部件，常见于化工、市政供水、热力输送等场景的管线上，在没有气动、电动驱动配套的中小通径阀门上，或是需要应急手动操作的阀门旁路上，承担人力输入扭矩、带动阀杆完成启闭或开度调节的作用。

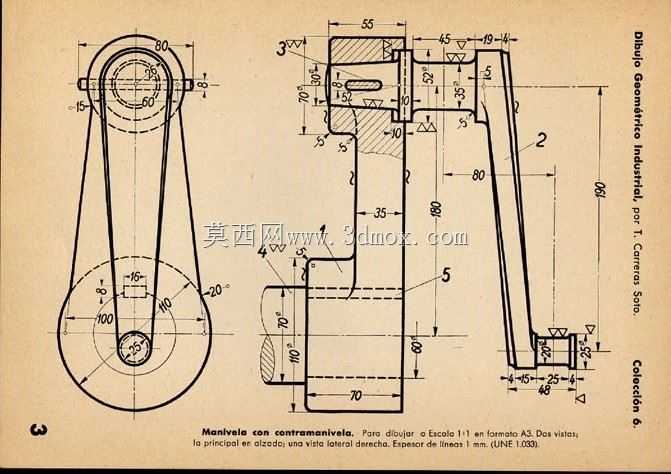

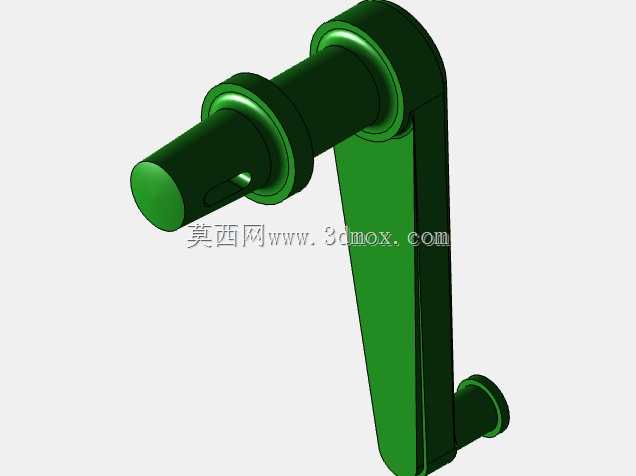

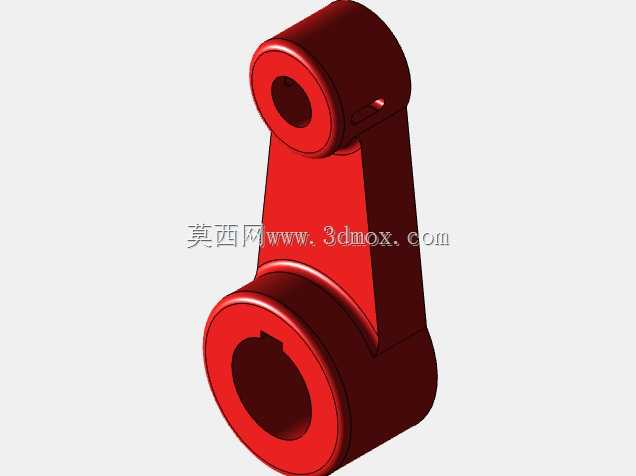

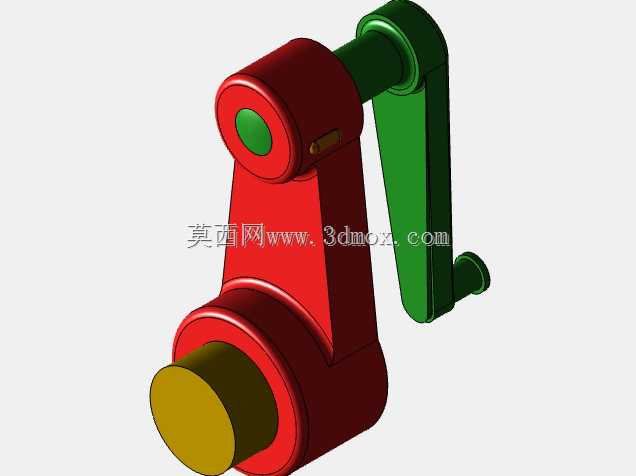

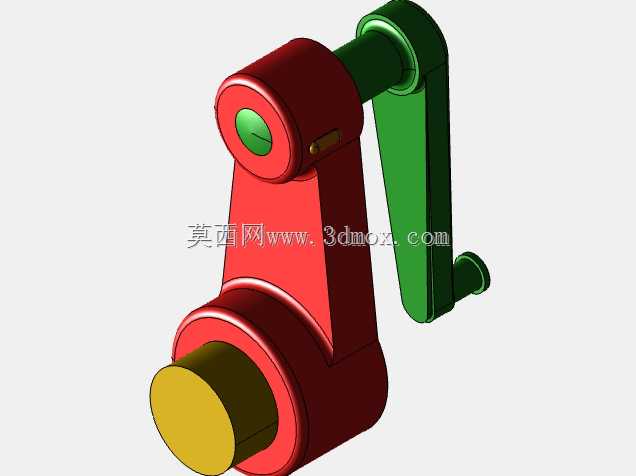

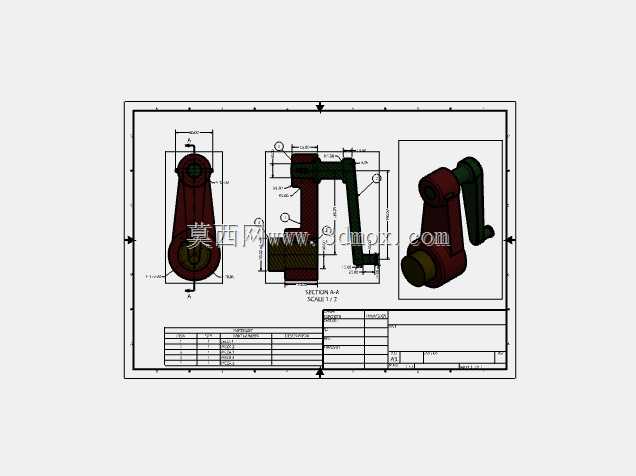

从结构设计逻辑来看，整个构件采用了双段摇臂的对置布局，主体支撑座为一体式铸造成型的弯臂结构，上下两端设置同轴的铰接安装位，下端的轴套直接与阀门的阀杆伸出端配合，上端的铰接位连接长摇臂，长摇臂末端设置圆柱状的握持端，操作人员握持该部位转动时，可通过两级铰接的结构将人力的圆周转动转化为阀杆的旋转动作，相比直柄式的手轮，这种曲柄结构在操作空间受限的管线安装场景下，不需要整周连续转动手部，只需要在有限的摆动角度内往复扳动摇臂，即可完成大扭矩的输入，尤其适合阀门安装位置贴近墙面、管线排布密集，手轮无法整周旋转的工况。

在功能特性设计上，支撑座的轴孔部位做了加厚的凸台处理，用来承受转动时的径向载荷，避免长期操作导致的轴孔磨损变形，摇臂与支撑座的铰接位置设置了耐磨衬套的安装位，可填充铜质或聚四氟乙烯衬套，降低转动时的摩擦阻力，同时减少铰接间隙带来的操作空程。摇臂的截面采用矩形变截面设计，靠近铰接支点的位置截面厚度更大，向握持端逐渐收窄，在保证整体结构强度、承受扳动扭矩时不发生塑性变形的前提下，尽可能降低构件自身重量，减少长期操作的人员负荷。握持端做了圆滑的柱面处理，没有尖锐棱角，操作人员戴劳保手套操作时不会出现剐蹭，也能提升握持的贴合度，避免施力时打滑。

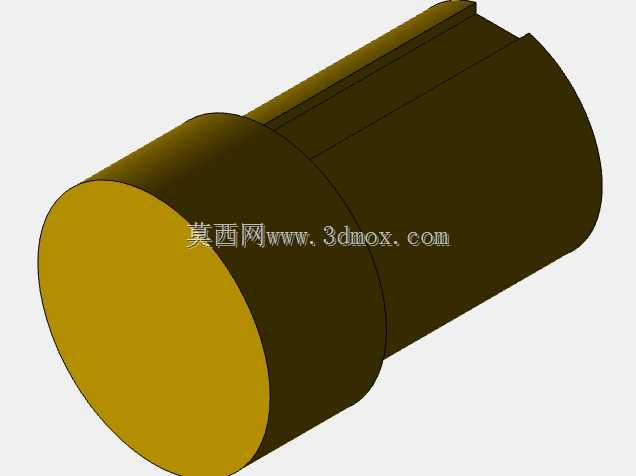

从安装边界来看，下端与阀杆配合的轴孔采用带键槽的圆孔设计，可适配常规的方头、带平键的阀杆伸出端，安装时只需要将轴孔对准阀杆插入，再通过端部的锁紧螺钉径向固定即可完成装配，不需要额外加工复杂的连接结构。整个构件安装完成后，摇臂的转动平面与阀门轴线垂直，最大转动半径控制在常规手动操作的舒适范围内，操作人员站立时手臂自然下垂即可握持摇臂施力，不需要抬臂或弯腰操作，符合现场操作的人机工程要求。铰接位置的销轴端部设置了径向的防脱孔，可插入开口销防止销轴在长期振动的管线上脱出，提升构件使用的可靠性，避免操作过程中构件脱落引发的安全隐患。

在实际工况适配中，这种曲柄结构相比传统的轮式手轮，在相同的操作力臂长度下，整体占用的横向安装空间更小，对于并排布置的多组阀门，相邻阀门之间的安装间距可以进一步缩小，节省管线排布的空间。同时构件的所有转动部位都预留了润滑脂注油的间隙，日常维护时只需要在铰接位置涂抹润滑脂，即可保证长期操作的灵活性，不需要复杂的拆解维护。支撑座与摇臂的表面做了不同颜色的区分处理，现场巡检时可以快速识别操作构件的位置，在紧急工况下操作人员可以快速找到操作端，完成阀门的应急启闭动作，避免管线介质泄漏引发的事故扩大。
