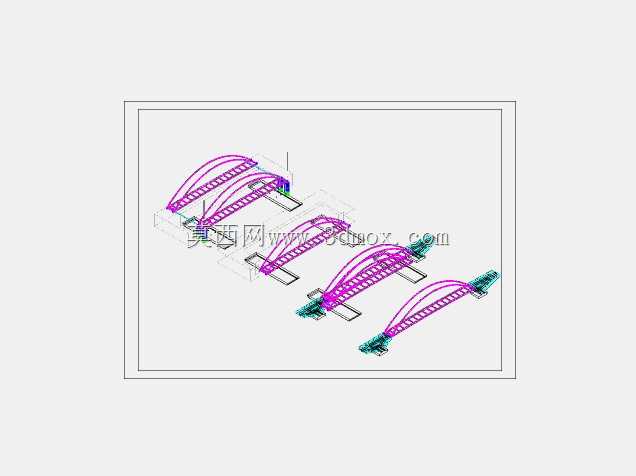

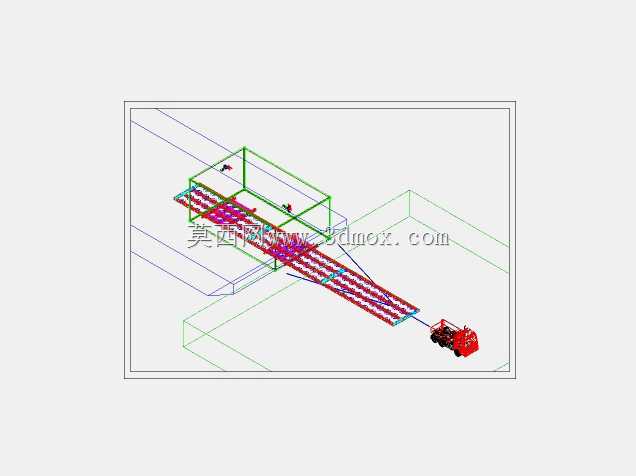

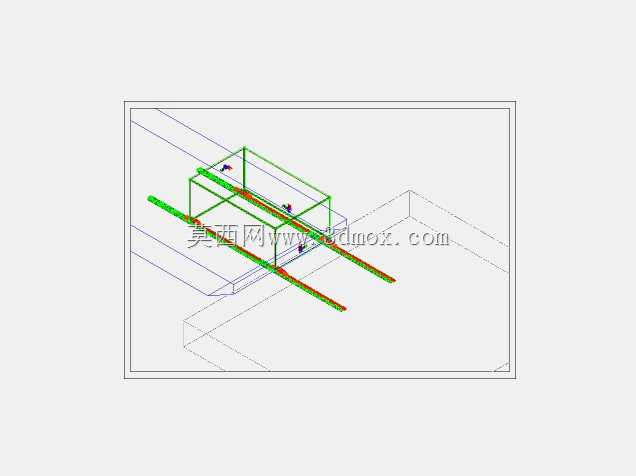

铁路线路阀块集成作业三维结构设计

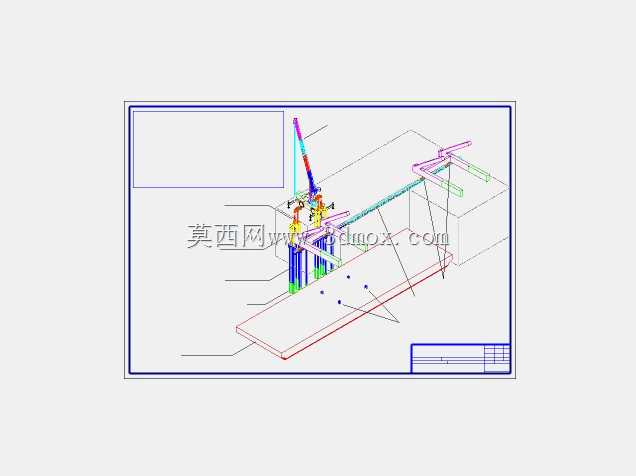

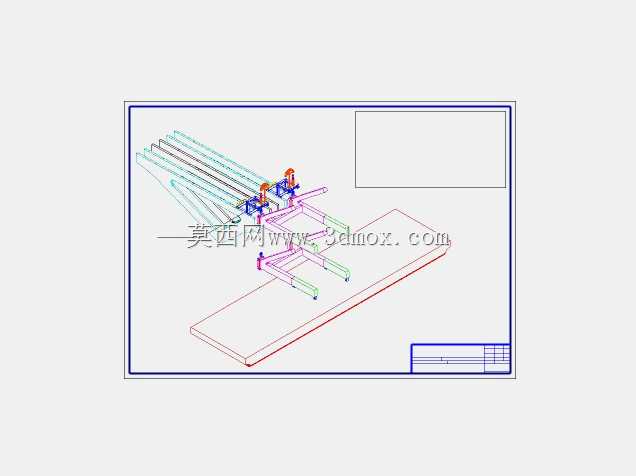

在铁路沿线的液压驱动类运维、作业装备体系里，阀块作为流体动力分配的核心集成载体，其结构合理性直接决定整套执行机构的动作响应精度与长期运行可靠性。这套三维结构完整还原了适配铁路场景的阀块集成作业单元的全部装配关系，从底层安装基座的定位孔位布局，到上层阀组、管路、执行臂的连接逻辑，都严格贴合铁路户外作业的实际工况约束。

从实际应用场景来看，这类阀块集成单元多配套于铁路沿线的起重、拨道、物料转运类小型液压作业装备，区别于厂房内固定安装的工业阀组，铁路场景下的阀块需要兼顾户外温差变化、振动冲击、安装空间局促等多重约束，因此在设计阶段就将安装边界做了严格限定：底部安装基板采用矩形平板结构，四个角位预留的沉头安装孔可直接适配轨道旁作业平车的预装螺柱，不需要额外加工过渡转接板，整体安装投影尺寸控制在1200mm×800mm范围内，不会超出铁路作业限界要求，避免在轨边作业时侵入行车安全范围。

设计思路上没有采用传统的分散式阀组布局，而是将压力控制阀、流量控制阀、方向控制阀全部集成在统一的锻造阀块本体上，减少了外接管路的接头数量——铁路现场作业的故障统计里，管路接头泄漏占液压系统故障的60%以上，集成式阀块将外露接头数量压缩了70%，既降低了泄漏风险，也减少了现场维护的排查点。阀块本体的油道采用斜孔与直孔组合的加工方式，在保证通流截面积满足执行机构最大流量需求的前提下，尽可能缩短油道长度，降低压力损失，同时在油道转角处做了圆弧过渡处理，避免长期高压油流冲刷导致的气蚀损伤。

从功能特性来看，这套集成阀块单元可同时驱动三组执行机构动作：垂直方向的升降油缸负责作业臂的举升与回落，水平方向的伸缩油缸负责作业端的位置调整，侧边的摆动油缸负责作业头的角度偏转，三组动作的控制油路在阀块内部做了互锁设计，当升降油缸处于承载状态时，摆动油缸的油路会自动切断，避免误操作导致的载荷侧翻，这一设计完全匹配铁路现场作业的安全规范要求。阀块表面做了镀镍处理，可适应铁路沿线多雨、多粉尘、存在轻度腐蚀的户外环境，所有外接管路的接头都采用标准24度锥密封形式，和铁路运维装备的通用备件体系完全兼容，现场更换管路不需要单独定制接头配件。

外形结构上，作业臂的伸展范围做了严格的限位设计，最大伸展长度不超过2200mm，作业端的最大起升高度距离安装基面1800mm，完全覆盖铁路轨面到接触网下部的常规作业高度区间，不会出现作业范围超出安全限界的问题。安装基座的下方预留了走线槽位置，所有压力检测传感器的信号线、电磁阀的控制线都可从基座下方的走线槽规整排布，避免外露线路被轨边的碎石、杂物剐蹭破损。阀块本体上预留了三个压力检测口，可在不拆解管路的情况下直接外接压力表，快速检测各油路的工作压力，大幅缩短现场故障排查的时间。

在三维建模过程中，所有零件的配合公差都按照液压元件的行业标准设定：阀块与电磁阀的安装面平面度公差控制在0.02mm以内，安装螺孔的位置度公差不超过0.1mm，保证电磁阀安装后密封面完全贴合，不会出现渗油问题；油缸与安装座的配合轴孔采用H7/h6的间隙配合，既保证转动灵活性，也不会出现过大的配合间隙导致动作卡顿。所有管路的弯折半径都不小于管路外径的3倍，避免弯折处出现通流截面变小、应力集中的问题，延长管路的使用寿命。

不同于通用工业场景的阀块设计，这套结构专门针对铁路场景的振动工况做了加固处理：所有外接管路的根部都加装了橡胶减震衬套，阀块与安装基座之间设置了减震垫，抵消列车通过时产生的高频振动，避免长期振动导致的紧固件松动、阀件阀芯移位问题。作业臂的结构采用箱型焊接结构，在保证结构强度满足额定载荷要求的前提下，尽可能降低自身重量，减少阀块所承受的偏载力矩，提升整套机构的运行稳定性。
