Pipistrel轻型通用螺旋桨飞机三维设计作品

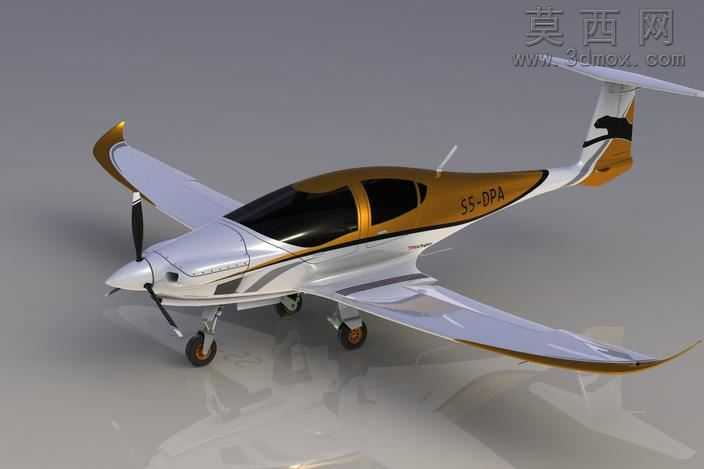

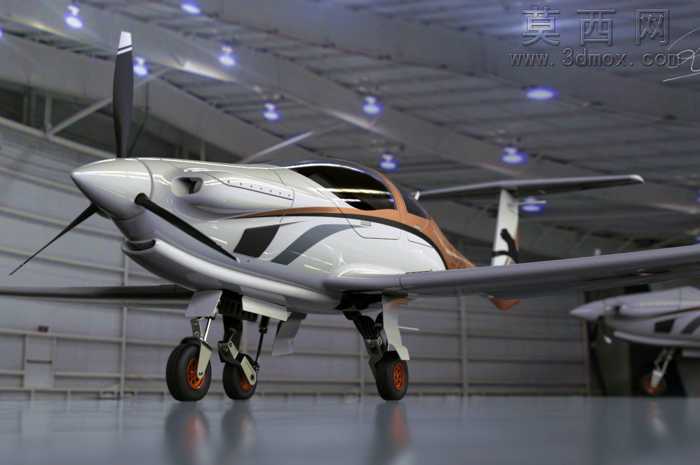

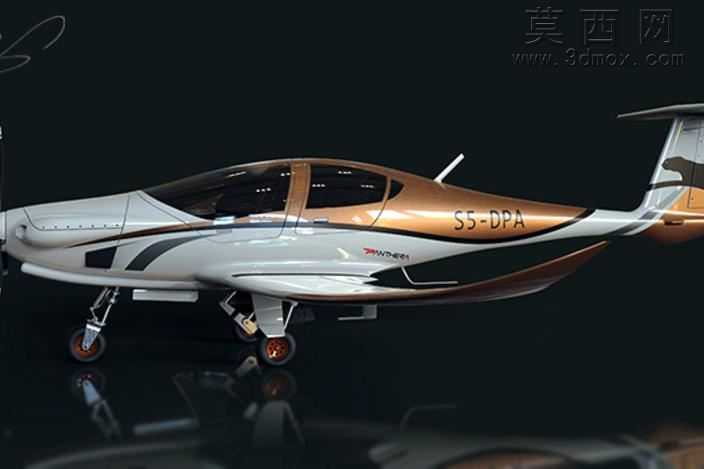

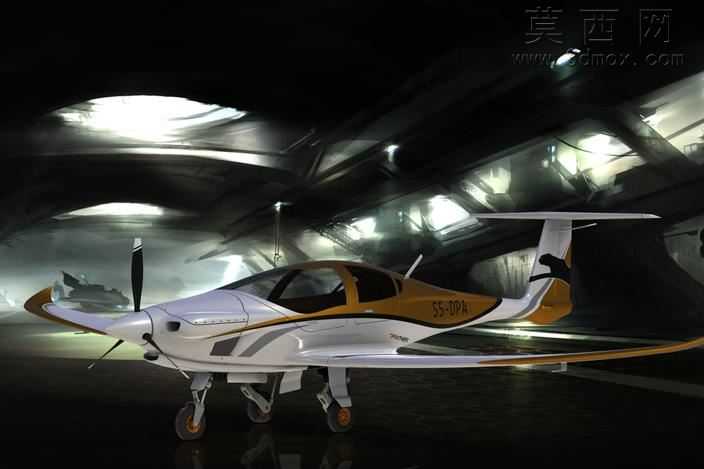

本作品为针对斯洛文尼亚Pipistrel公司旗下轻型通用飞机开展的三维数字化建模设计成果，建模阶段依托SolidWorks平台完成全机结构的参数化搭建，整体建模流程遵循航空装备正向设计的逻辑顺序，首先完成机身主体曲面的构建：通过对真机外形的点云数据拟合与轮廓线提取，绘制出顺滑流畅的低阻机身曲面，精准还原了该机型机头纺锤形整流、座舱一体化水泡风挡、机身侧部流线型装饰条的外观特征，曲面建模过程中严格控制曲面的G2连续性，保证机身外表面无明显折角与曲率突变，符合小型通用飞机的气动外形设计要求。随后依次完成各子系统的结构建模：推进系统部分还原了三叶螺旋桨的翼型截面结构、桨毂整流罩的锥形造型，起落架部分复刻了前三点式起落架的减震支柱结构、带刹车装置的轮毂与橡胶轮胎细节，尾翼部分准确呈现了T型尾翼的水平安定面、垂直安定面的安装角度与翼型轮廓，机翼部分还原了低单翼的安装位置、翼尖小翼的修形结构，同时对座舱内部的座椅、操纵机构、仪表盘等细节做了简化示意建模，保证整机装配关系准确，各部件之间无干涉错位问题。模型完成结构搭建后导入KeyShot渲染平台开展可视化效果制作，材质编辑阶段针对不同部件匹配对应的物理材质：机身外表面采用高光白色航空烤漆材质，添加了清晰的透明涂层反射效果，侧部装饰条采用金属橙与哑光黑的分色材质，螺旋桨叶片采用哑光黑色碳纤维复合材料材质，轮毂采用亮银色金属材质搭配橙色的轮毂盖装饰，轮胎采用深黑色哑光橡胶材质，座舱风挡采用高透亚克力材质并添加了轻微的环境反射效果，机库地面采用高反光环氧地坪材质。灯光布置采用室内机库的多光源布光方案，顶部布置多组面光源模拟机库的吊顶照明，添加柔和的环境光补光消除模型暗部死黑，同时开启光线追踪计算地面的真实反射倒影，最终渲染效果精准还原了该机型在机库展示场景下的真实质感，整体模型结构完整、细节丰富，可用于航空科普展示、飞行器结构教学、通用飞机外观方案参考等场景。
