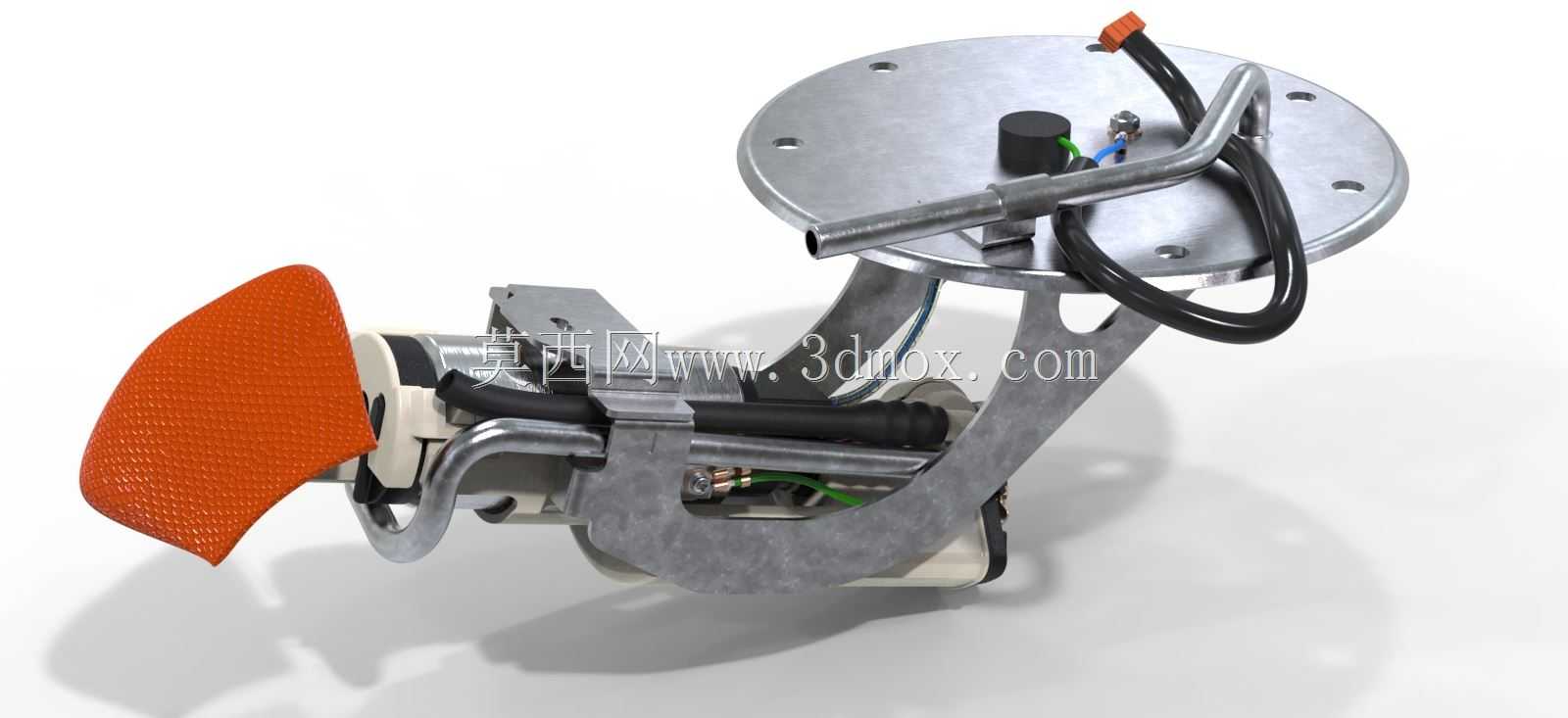

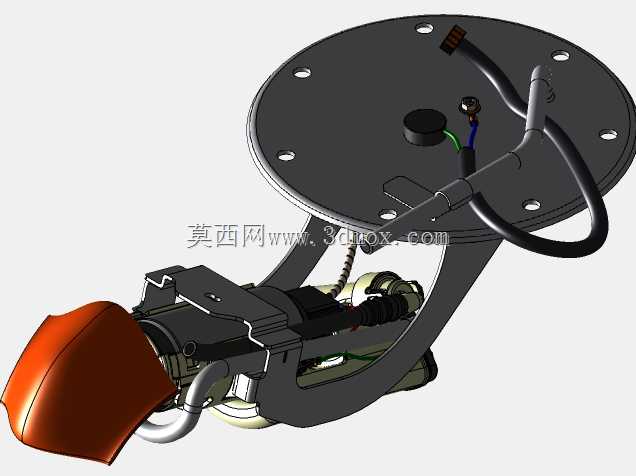

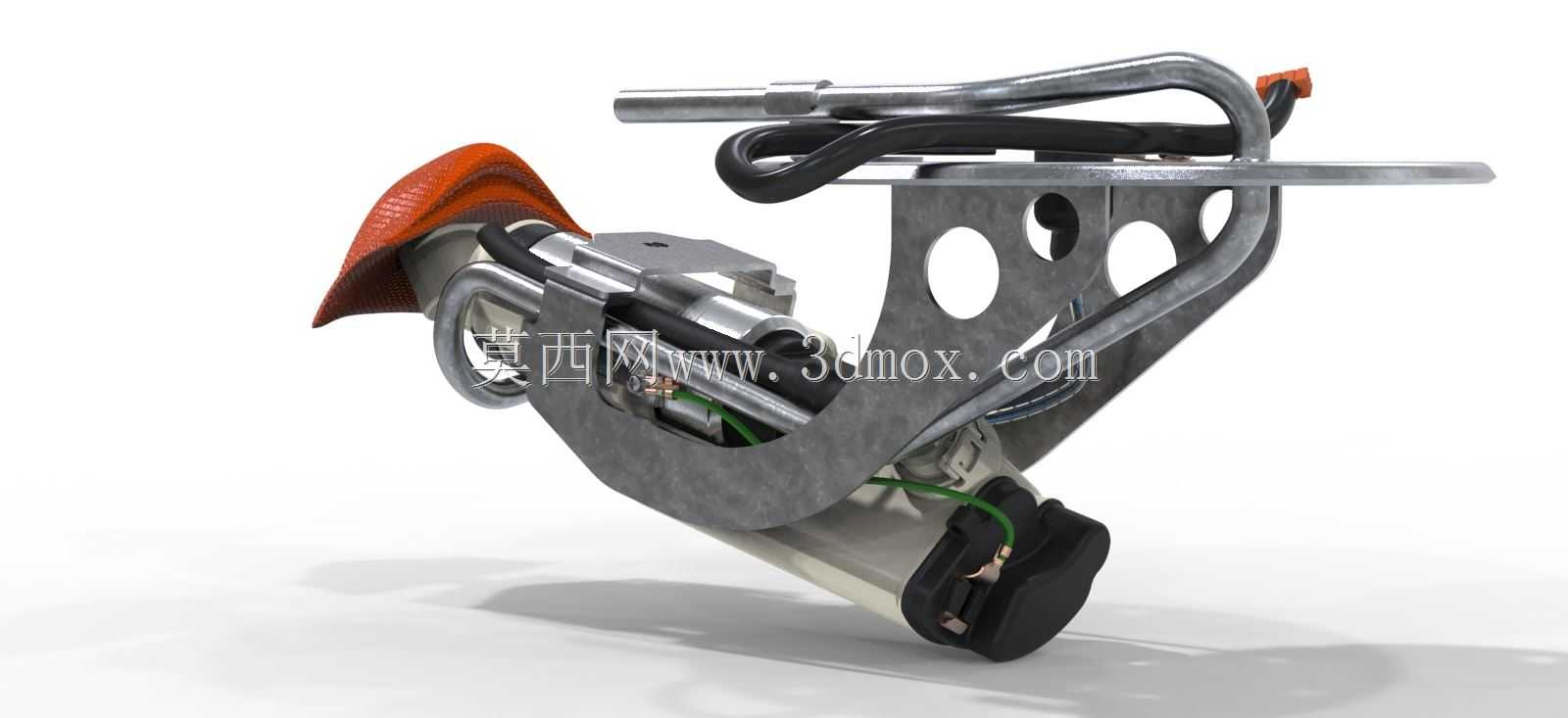

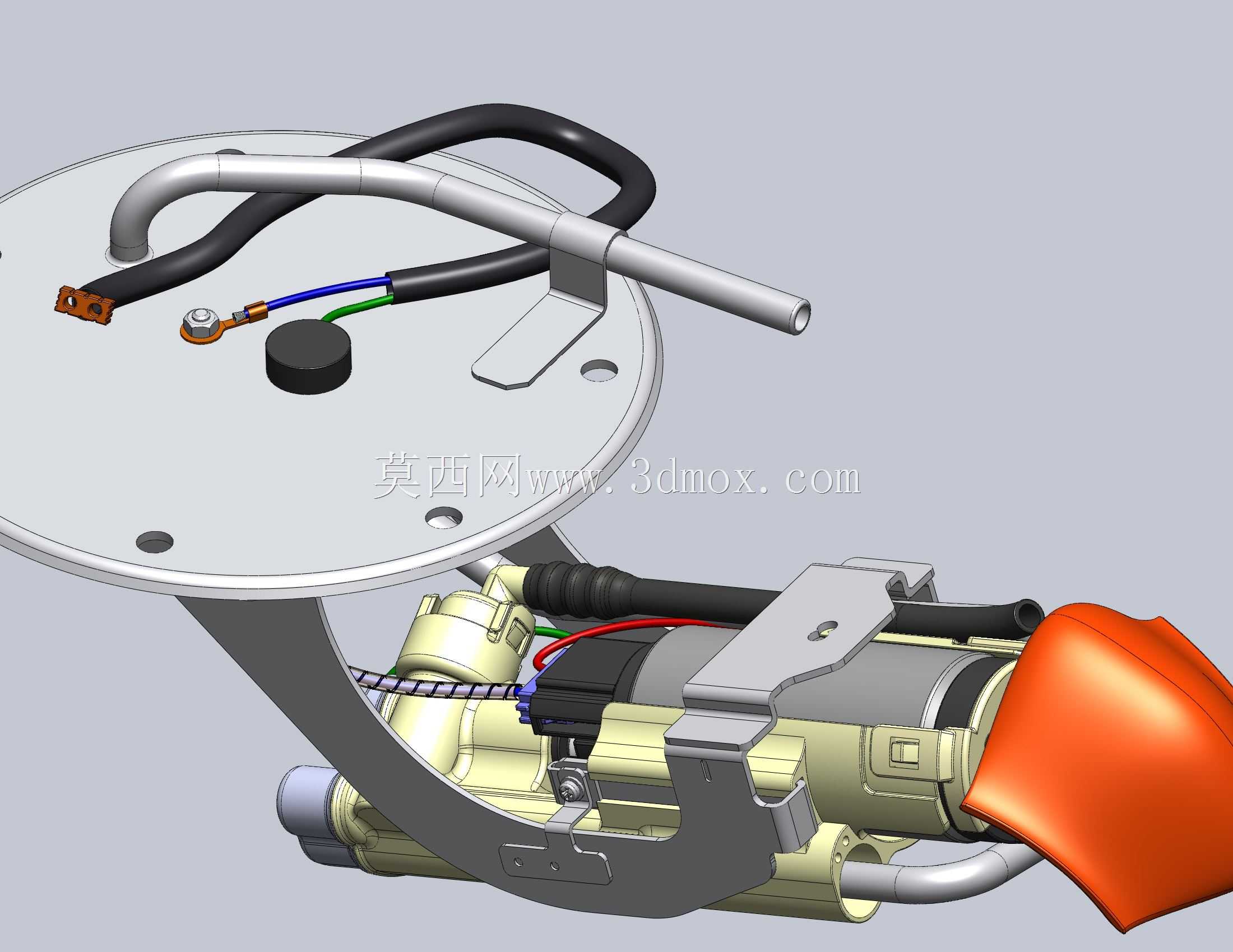

本田大黄蜂CB600摩托车燃油供给泵结构

这款燃油泵是适配本田大黄蜂CB600车型的核心供油部件，主要应用于大排量街车的燃油供给系统中，安装在摩托车燃油箱内部，承担着将油箱内存储的燃油加压后稳定输送至发动机喷油系统的关键作用，是保障发动机空燃比精准控制、动力输出平顺稳定的核心功能部件。在实际骑行场景中，该部件需要持续应对车辆加减速、倾斜过弯、颠簸路面行驶等复杂工况，既要保证不同驾驶姿态下的燃油抽吸效率，也要维持稳定的供油压力，避免出现供油中断、压力波动导致的发动机动力迟滞、熄火等问题，直接关系到车辆的行驶可靠性与动力表现。从功能特性来看，这款燃油泵集成了燃油抽吸、初级过滤、压力调节、油路转接与电气连接多重功能，顶部的法兰安装盘作为核心承载结构，既预留了与油箱匹配的安装定位孔，实现与油箱开口的密封固定，也集成了出油管路接口、电气接线端子与通气结构，能够在完成泵体固定的同时，实现油路与电路的快速对接。泵体主体的支架结构采用弧形环抱式设计，既能够牢牢固定内部的泵芯、过滤组件与调压部件，也能适配油箱内部的异形空间，避免车辆行驶过程中泵体晃动产生异响或部件干涉。外露的线束采用分色绝缘防护设计，不同颜色的线路分别对应供电、信号传输等不同功能，外层的防护套能够抵御燃油蒸汽的长期侵蚀，避免线路老化短路。金属输油管路采用弯折成型工艺，管路走向完全贴合油箱内部的空间布局，在有限的安装空间内实现燃油的顺畅输送，端部的快接结构能够与整车输油管路实现密封对接，降低装配难度与渗漏风险。在设计思路上，这款产品充分考虑了摩托车油箱的紧凑空间限制，所有部件的布局都围绕安装边界进行优化，顶部法兰的尺寸完全匹配CB600车型油箱的安装开口，无需额外修改即可实现原位替换；泵体整体的径向尺寸与轴向长度都经过精准核算，安装后不会与油箱内部的结构产生干涉，同时预留了足够的燃油流动空间，保证低油位状态下依然能够稳定抽吸燃油。橙色的端盖部件既起到防护内部泵芯的作用，也具备一定的导流效果，能够引导燃油流向进油过滤位置，避免杂质进入泵芯造成磨损。不同材质的部件根据功能需求进行选型，金属部件承担结构支撑与油路输送功能，工程塑料部件用于绝缘防护与重量控制，橡胶密封件用于各连接位置的燃油密封，整套结构在保证结构强度与功能可靠性的前提下，尽可能控制整体重量，符合摩托车轻量化的设计需求。在实际维修与改装场景中，这款结构的燃油泵能够帮助技术人员直观理解大排量摩托车燃油供给系统的布局逻辑，清晰掌握各部件的装配关系与连接方式，为故障排查、部件替换与性能优化提供精准的结构参考，也能为同类型摩托车燃油泵的设计开发提供成熟的结构参考，帮助设计人员平衡紧凑空间布局、功能集成与可靠性之间的设计需求。
