飞机翼型翼身融合实体结构设计作品

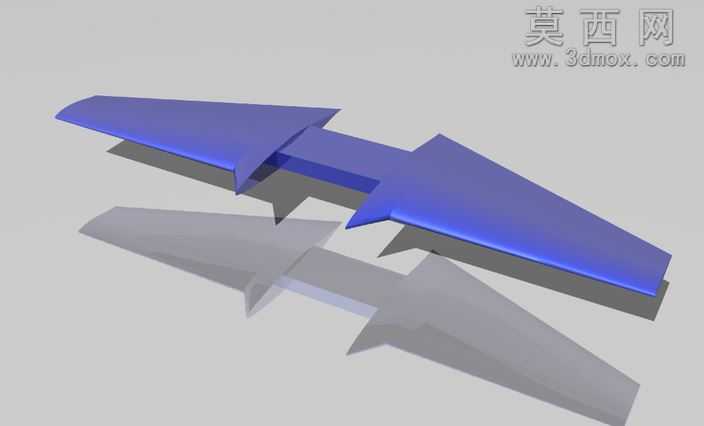

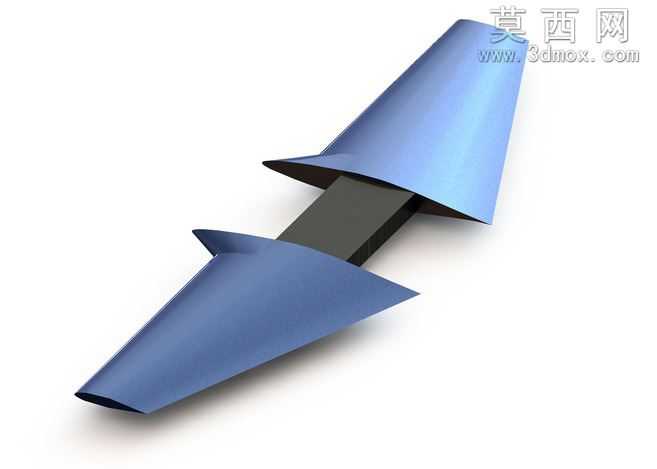

本作品为航空领域翼身融合结构的三维实体建模成果，建模过程以翼型坐标参数为核心设计依据，首先完成标准翼型的坐标点导入与样条曲线拟合，精准还原低速翼型的弯度、厚度分布特征，保证翼型的气动外形符合设计要求。建模阶段采用多实体协同设计思路，先构建中央翼梁的承力结构，以矩形截面的拉伸实体作为机翼的核心承力载体，再分别完成上下翼面的曲面构建，通过曲面剪裁、加厚、实体合并操作，让翼面与中央翼梁实现完全贴合的实体融合，消除曲面拼接的缝隙与公差，保证模型的实体完整性。渲染阶段针对不同部件匹配对应材质，翼面部分采用哑光金属蓝的航空铝合金材质，调整材质的反射率、粗糙度参数，模拟航空铝合金蒙皮经阳极氧化后的表面质感，还原金属材质在光照下的柔和反光效果；中央翼梁部分采用深灰色哑光复合材料材质，降低反光度以区分承力结构与外蒙皮，突出结构的层次关系。灯光设置采用三点布光方案，主光源从侧上方45度角投射，打出翼面的流畅曲面轮廓与翼型的截面特征，辅助光源补充暗部细节避免结构阴影过深丢失细节，背光源勾勒模型的整体轮廓，让翼身融合的过渡曲面更具立体感。结构设计上重点还原翼型的气动外形特征，从翼根到翼尖的翼型厚度渐变自然，前后缘的锐度处理符合航空设计规范，翼身衔接处做了平滑过渡处理，避免出现应力集中的直角结构，既保证气动外形的流畅性，也符合实际航空构件的结构设计逻辑。整个建模过程严格遵循翼型的坐标参数，所有曲面构建都以参数化驱动为基础，方便后续调整翼型的弯度、厚度、展长等参数，适配不同的航空设计需求，模型的实体结构完整，可直接用于后续的气动仿真、结构强度分析或者3D打印验证，完整展示了从翼型坐标参数到实体三维模型的全流程设计思路，为航空类翼面结构的建模提供了清晰的参考范式。
