农林作业四旋翼喷药无人飞行器设计

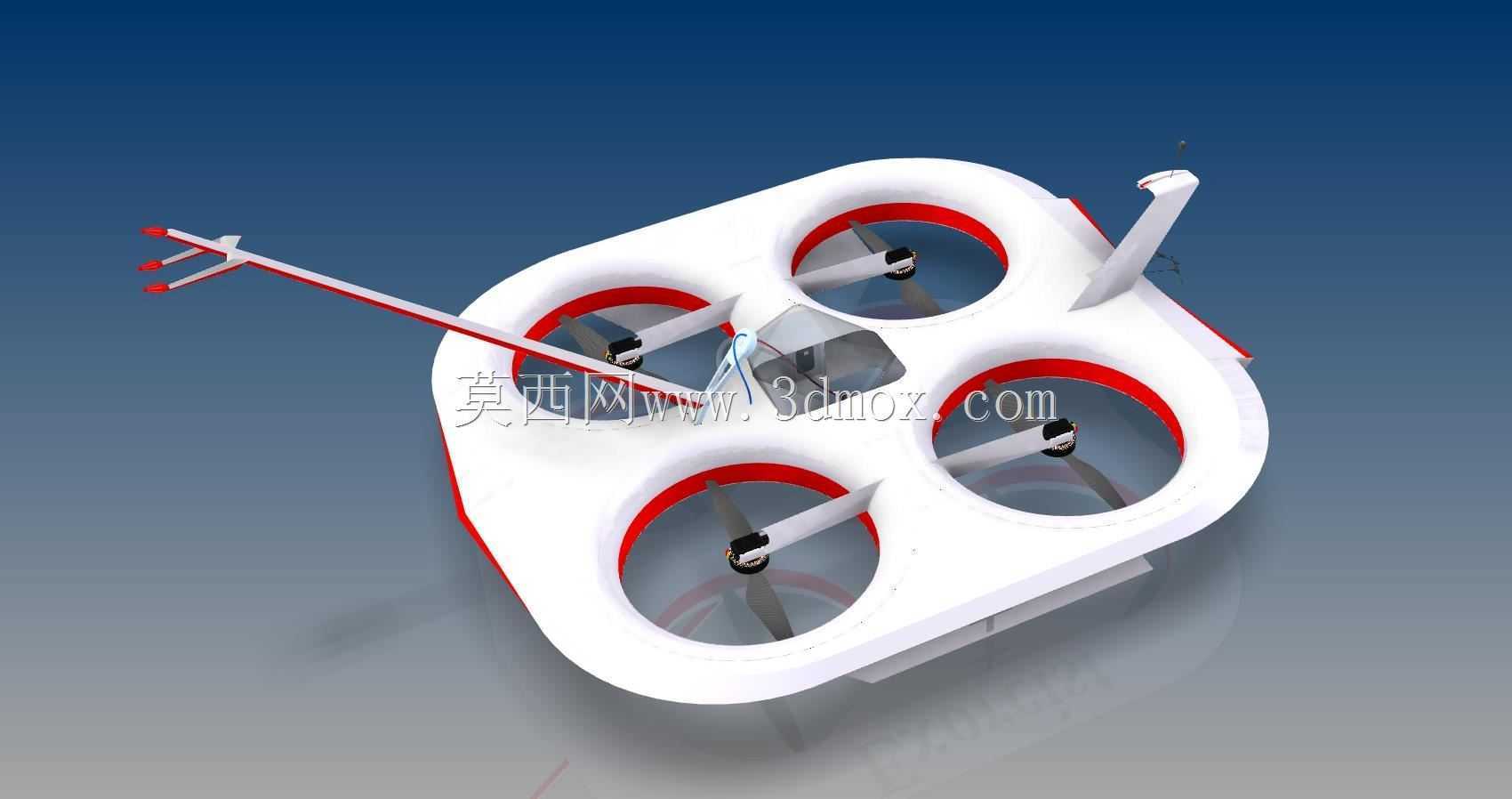

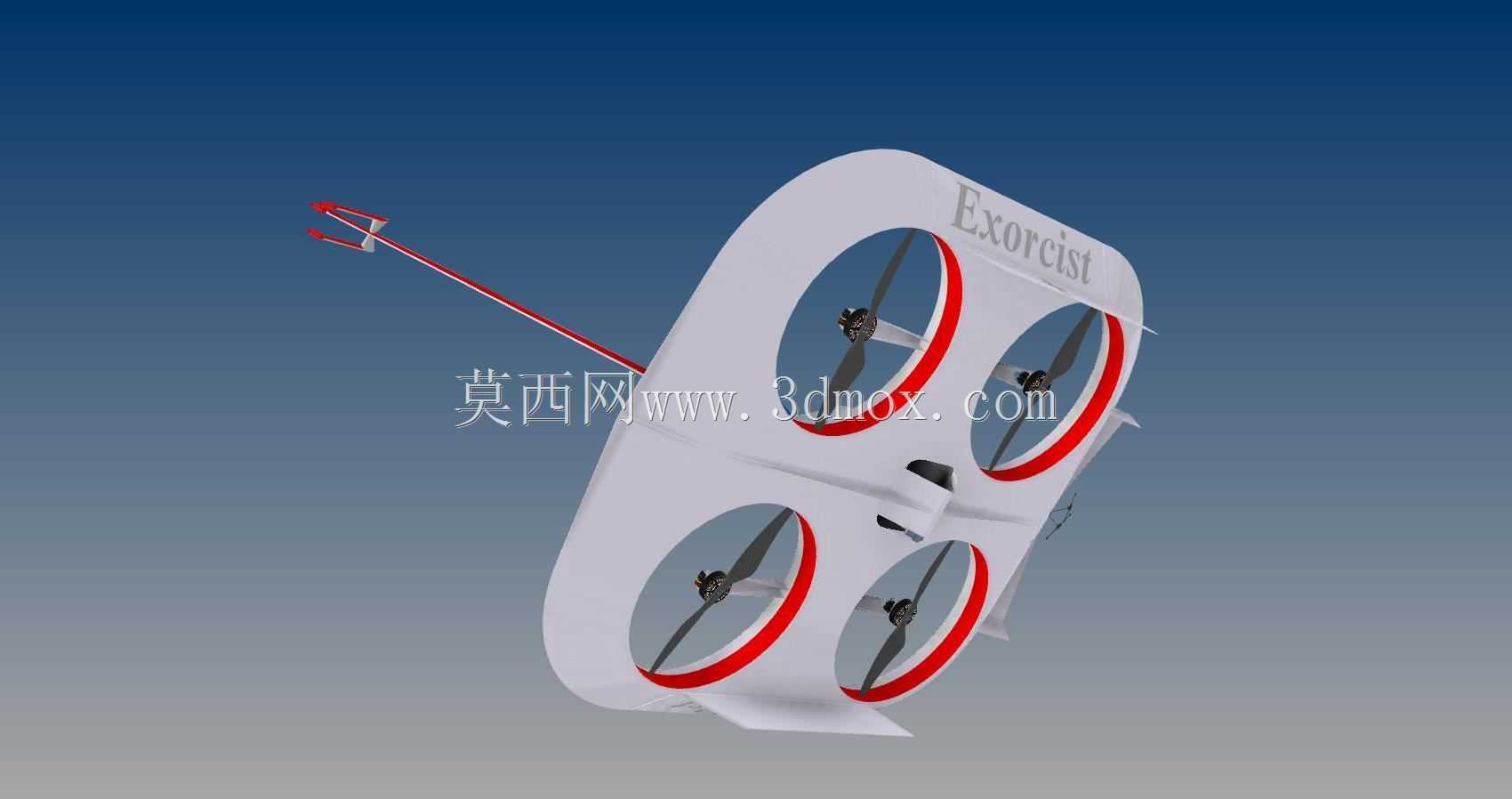

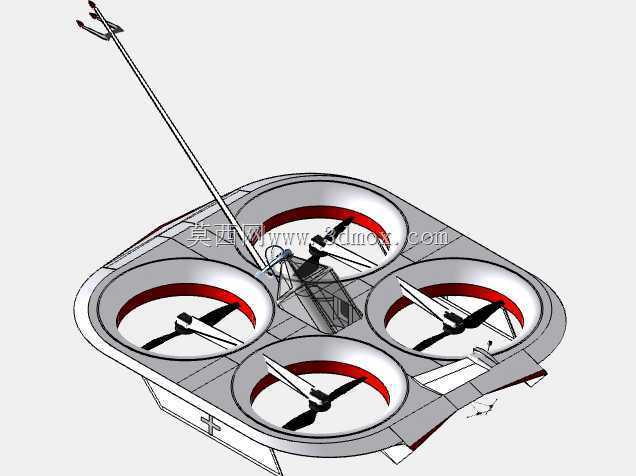

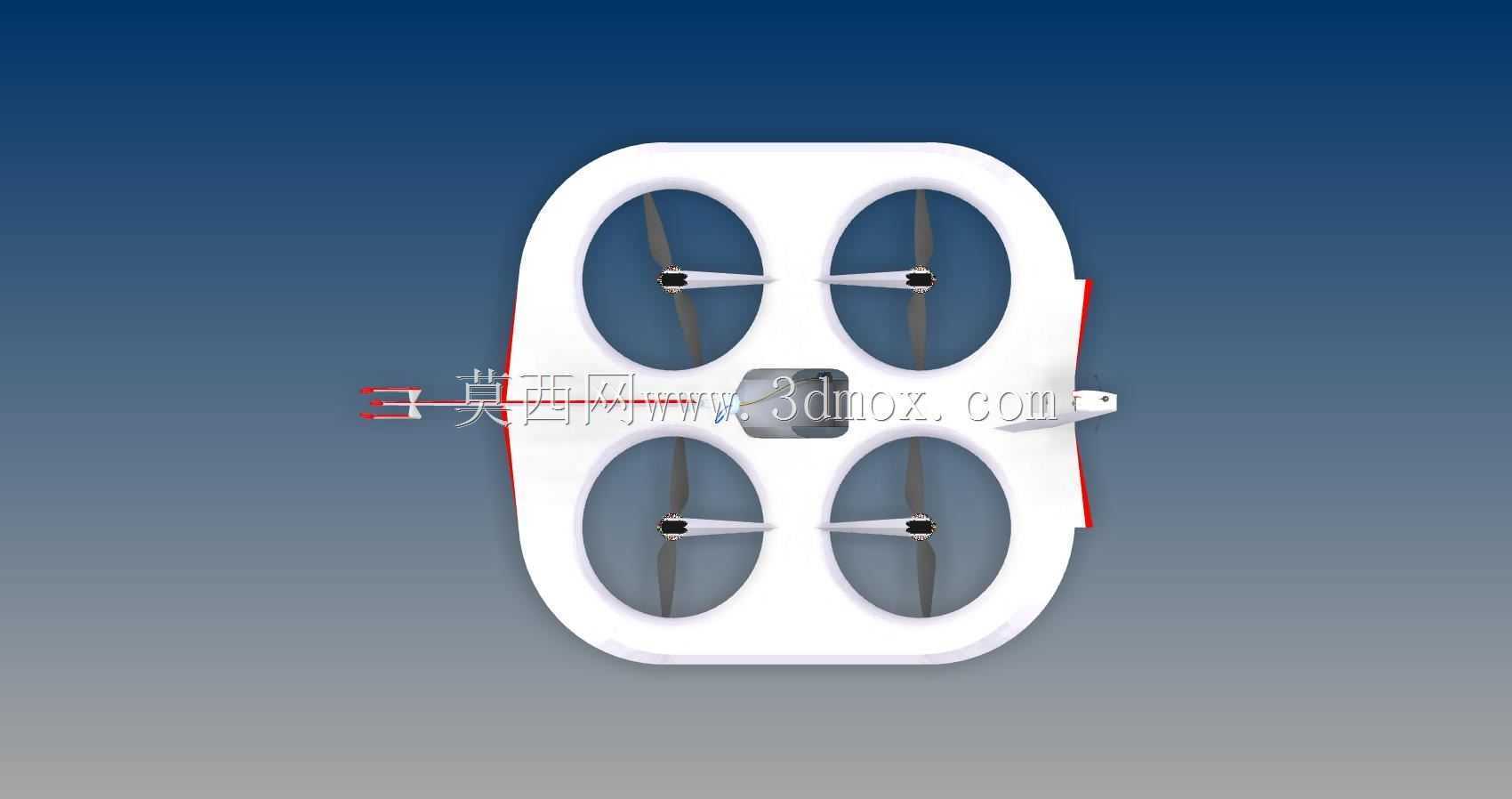

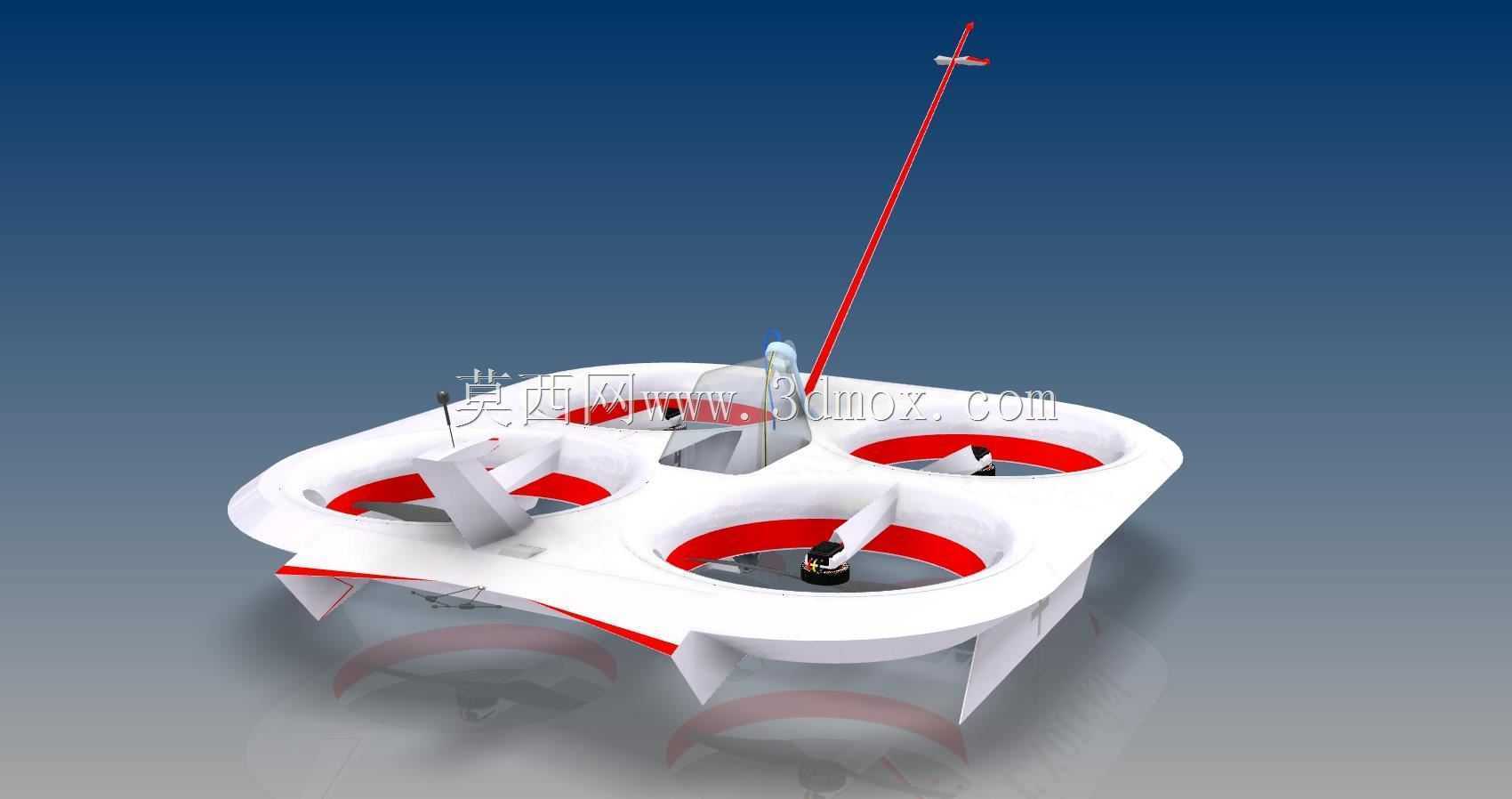

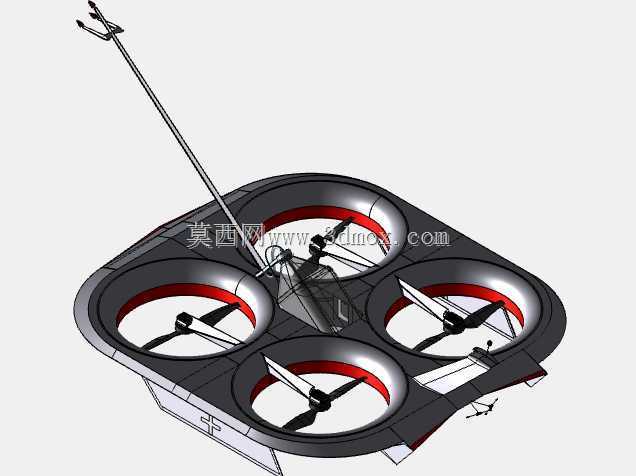

　　从结构布局来看，整机采用圆角方形的涵道式机架设计，四个旋翼分别内嵌在独立的涵道腔体内，涵道壁采用流线型过渡设计，一方面可以约束旋翼下洗气流的扩散范围，让气流携带的雾滴能够更精准地穿透林木冠层，减少雾滴在空中的无规则飘散，另一方面涵道结构可以对高速旋转的旋翼形成物理防护，避免低空作业时旋翼剐蹭树枝造成设备损坏，也能降低作业过程中对林间小型生物的误伤概率。机架整体采用轻量化复合材质一体成型，中部设置独立的药剂存储舱，额定载液量为10升，舱体采用下沉式安装设计，将液体载荷的重心控制在整机升力中心的正下方，即使在药剂逐步喷洒、载荷重量动态变化的过程中，整机的重心偏移量也能控制在飞控系统的自适应调节阈值内，不会出现姿态失稳的问题。这套四旋翼构型的航空喷雾设备，核心定位是高大乔木类经济作物的植保作业场景，区别于常规面向低矮大田作物的植保无人机，其作业边界针对冠层高度较高的园林、果林场景做了适配，常规地面喷雾设备受喷射高度限制，很难将药剂均匀送达高大树木的中上部冠层，地面高压喷雾设备不仅需要拖拽长距离管路，作业时还容易造成林下土壤板结，同时药剂飘散范围不可控，很容易造成作业区域周边的药剂非目标沉积，这套航空喷雾设备从作业逻辑上规避了这类问题。

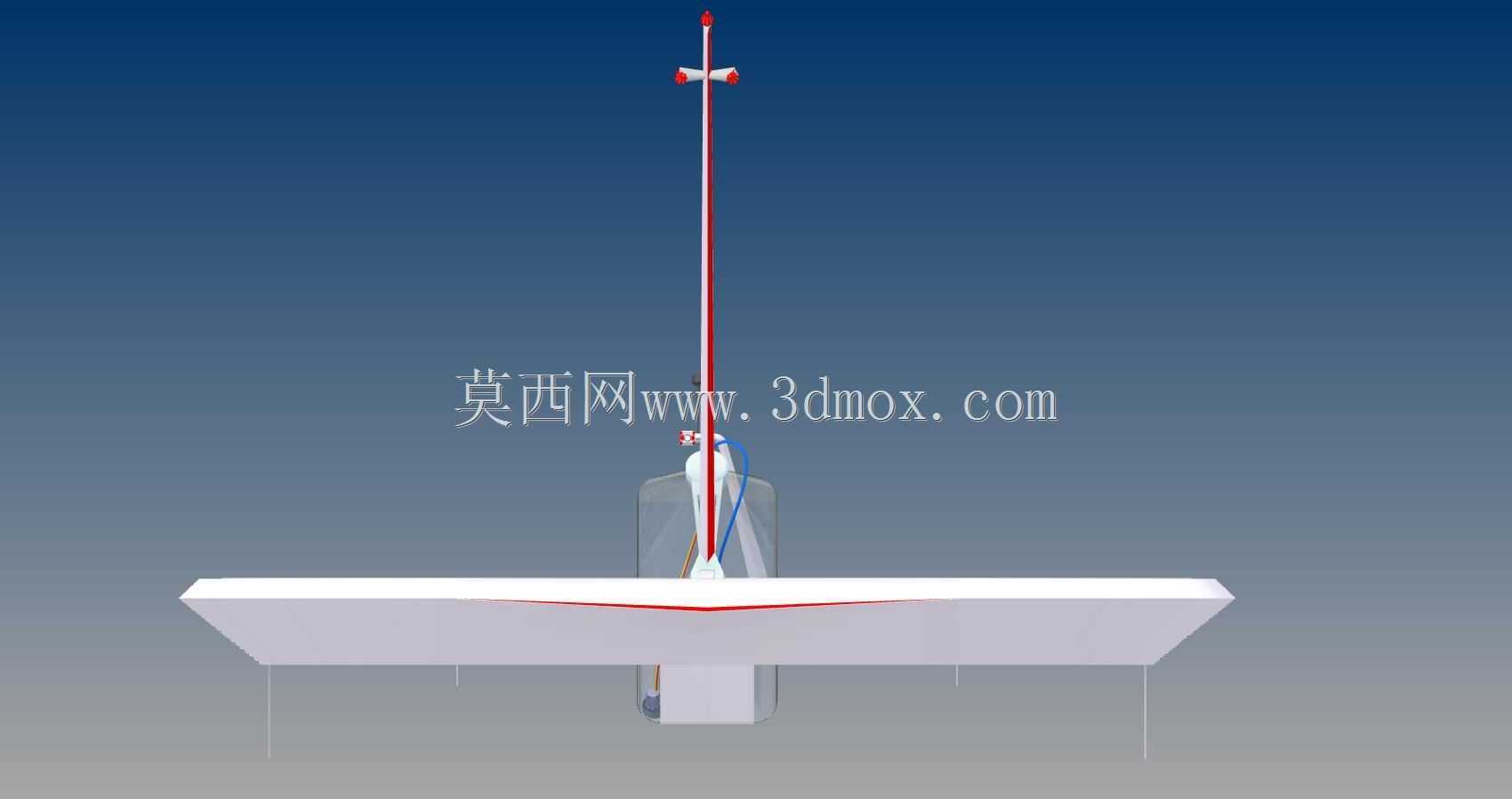

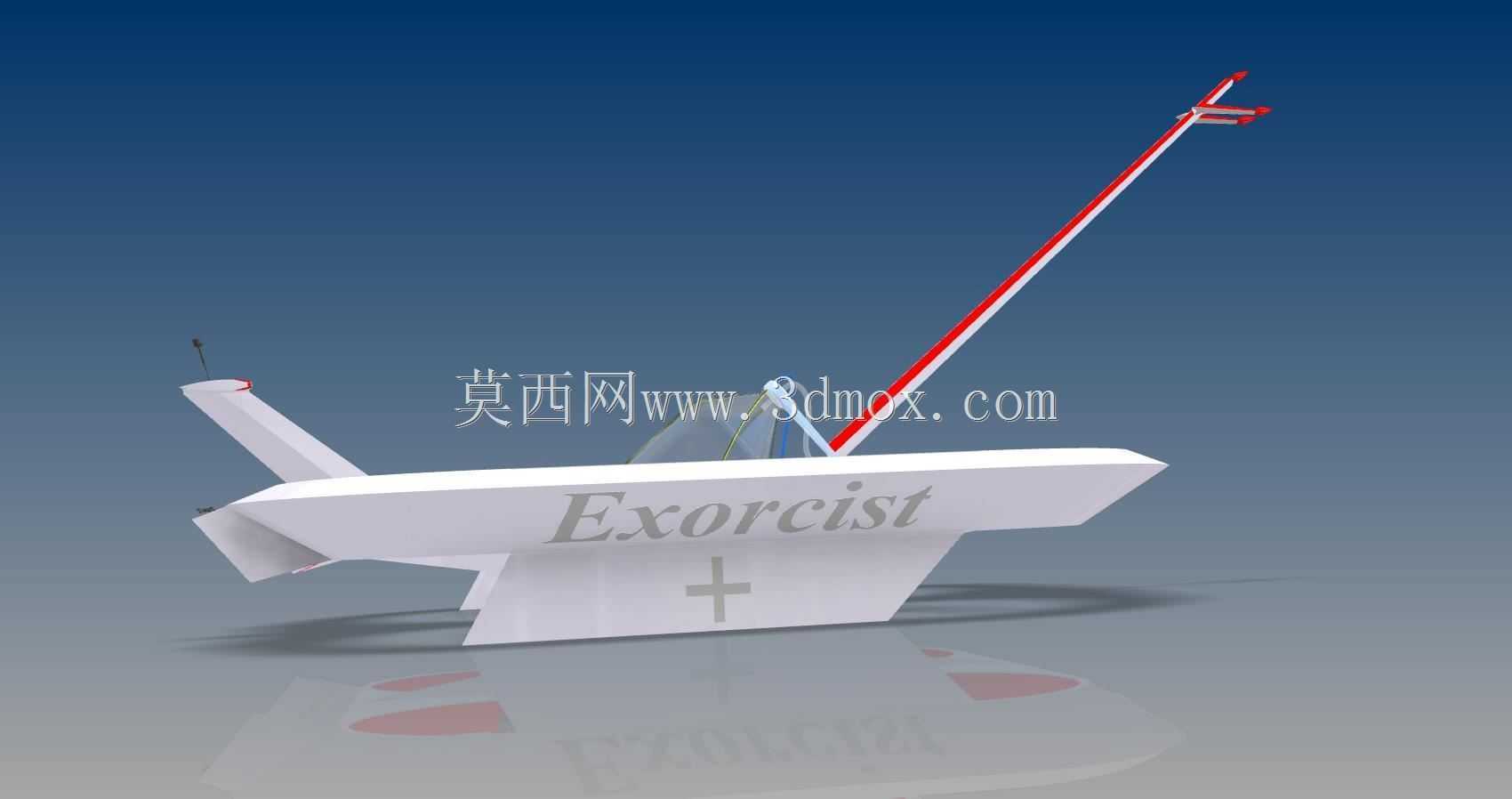

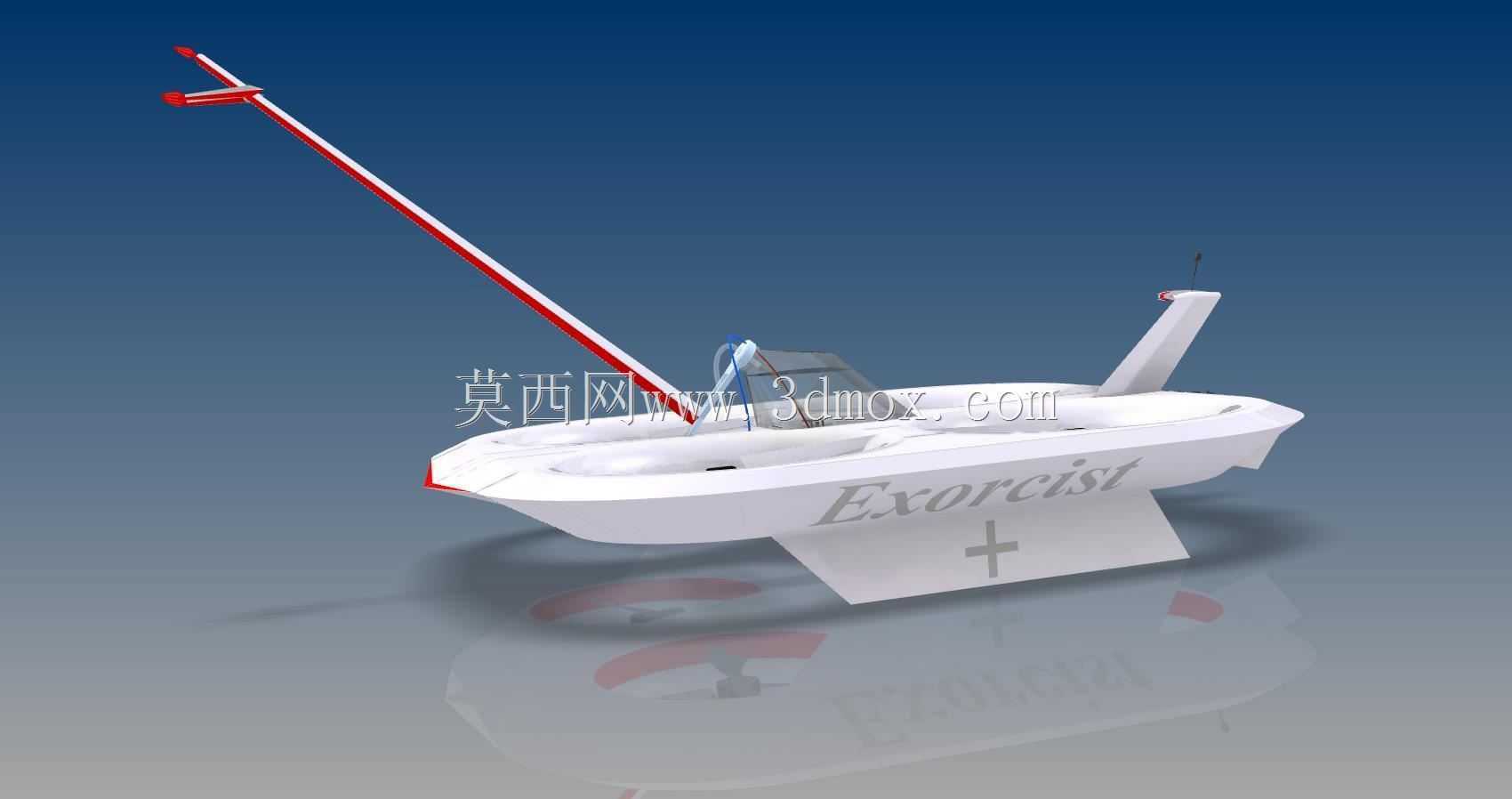

　　机架前部延伸出长杆式喷雾喷杆，喷杆上布置三组独立的高压雾化喷嘴，喷嘴的喷射角度可以根据作业林木的冠层形态做手动调节，作业时喷杆处于机身前侧的下洗气流覆盖区域，雾化后的药剂雾滴会直接被旋翼产生的向下压送气流裹挟，直达树木冠层的叶片背面与枝干缝隙，相比常规布置在机身下方的喷雾系统，这种前置喷杆的设计可以让雾滴的输送路径更短，减少气流紊流造成的雾滴飘散，同时也能避免药剂滴落至机身表面造成电路部件的腐蚀。机身后部设置独立的GPS与数传天线基座，天线采用直立式安装，高出机架上表面一定高度，避免机架本体与涵道结构对信号造成遮挡，保证林间复杂环境下的遥控信号与定位信号稳定性。

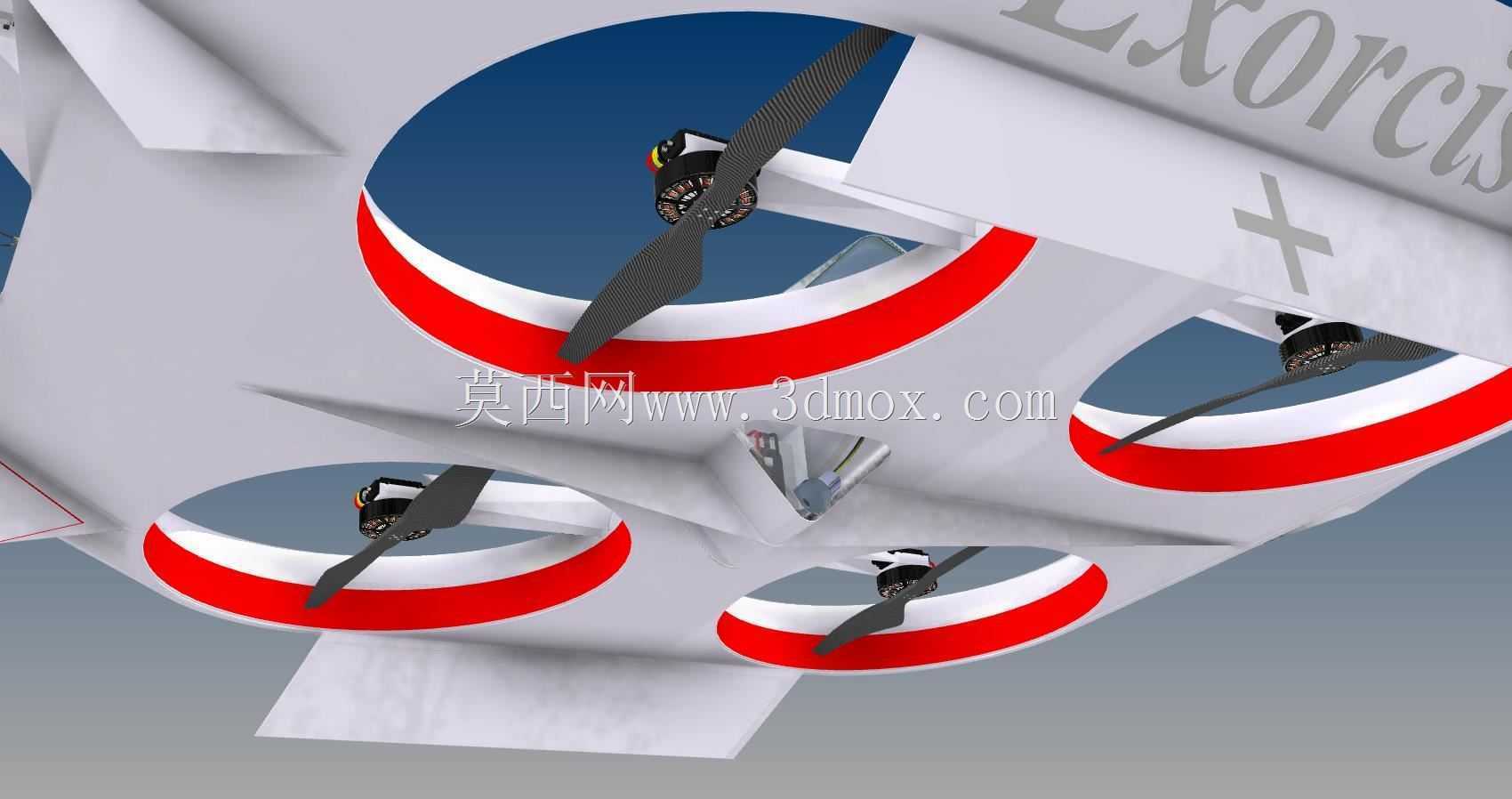

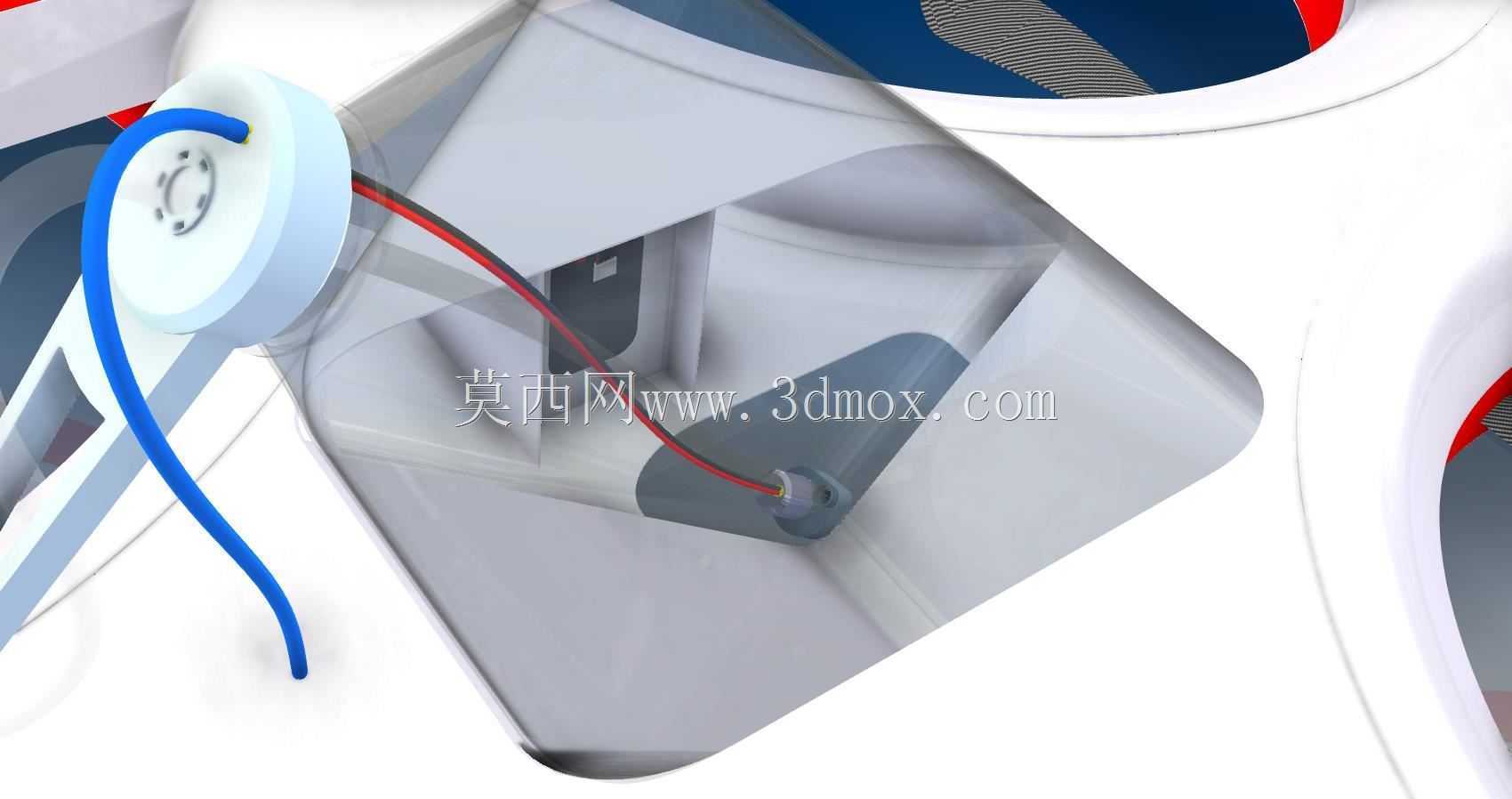

　　动力系统方面，四个旋翼采用同轴对称布局，每个旋翼搭配独立的无刷动力单元，动力冗余设计可以保证单组动力出现异常时，剩余三组动力仍能维持整机的平稳迫降，避免设备坠机造成的药剂泄漏与部件损坏。起落架采用低矮式一体化设计，与机架本体平滑过渡，没有突出的尖锐结构，既可以保证起降时的支撑稳定性，也能减少低空穿行时树枝对起落架的勾挂。从安装边界来看，整机的横向与纵向尺寸控制在涵道布局的最优区间，既保证了10升载液量下的升力冗余，也不会因为尺寸过大无法在林木间隙中穿行作业，涵道的边缘做了圆弧倒角处理，即使发生轻微的碰撞也不会出现结构脆裂。飞控系统的安装舱设置在药剂舱的前侧，做了独立的密封防水处理，避免作业过程中飘散的雾滴渗入舱体造成电路短路，舱体预留了调试接口，日常维护时不需要拆解整机外壳就能完成参数校准与固件升级。这套设备的作业逻辑完全匹配高大乔木的植保需求，不需要操作人员进入林下区域，只需要在林间空地规划好作业航线，就能完成整片林区的除草剂、杀虫剂喷施作业，相比人工作业效率提升数倍，同时也能避免操作人员长时间接触药剂造成的健康风险。

　　在细节设计上，喷杆与机架的连接部位采用快拆结构，转场运输时可以将喷杆快速折叠收纳，减少整机的收纳尺寸，药剂舱的加注口设置在机架上表面，加注时不需要掀开外壳，配套的滤网可以过滤药剂中的不溶杂质，避免堵塞雾化喷嘴，喷嘴采用通用接口，磨损后可以直接替换常规的高压雾化喷嘴，不需要定制专用配件，降低了后期的使用维护成本。涵道内壁的红色标识圈一方面可以作为作业时的视觉定位参照，方便操作人员判断整机的飞行姿态，另一方面也能在光线不佳的林间环境提升整机的辨识度，避免低空作业时碰撞障碍物。整机的布线全部内嵌在机架的结构空腔内，没有外露的线束，既减少了飞行过程中的风阻，也能避免线束被树枝勾扯造成的线路故障。
