透明玻璃罐体阀块配套玻璃构件

项目分类:阀门 发布时间:2025-07-22 ID:1047937
  • 透明玻璃罐体阀块配套玻璃构件
  • 透明玻璃罐体阀块配套玻璃构件
  • 透明玻璃罐体阀块配套玻璃构件

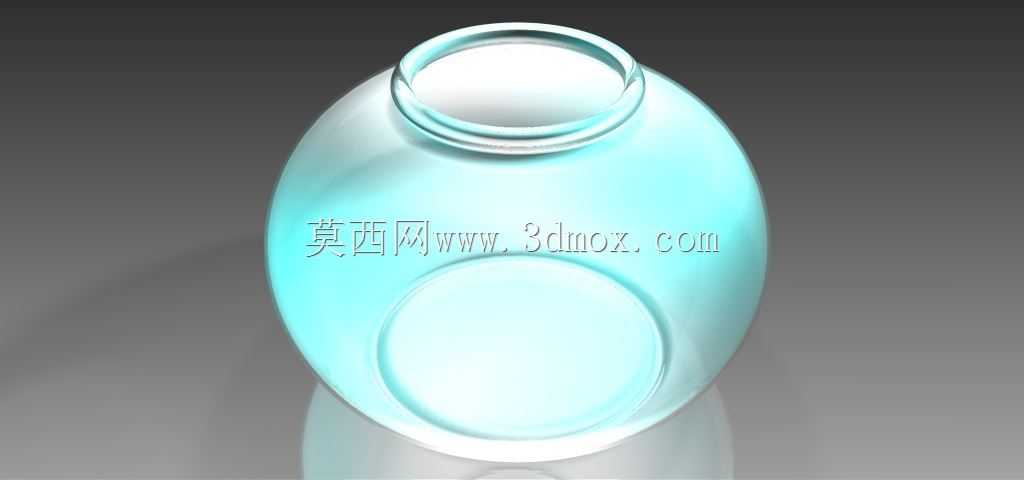

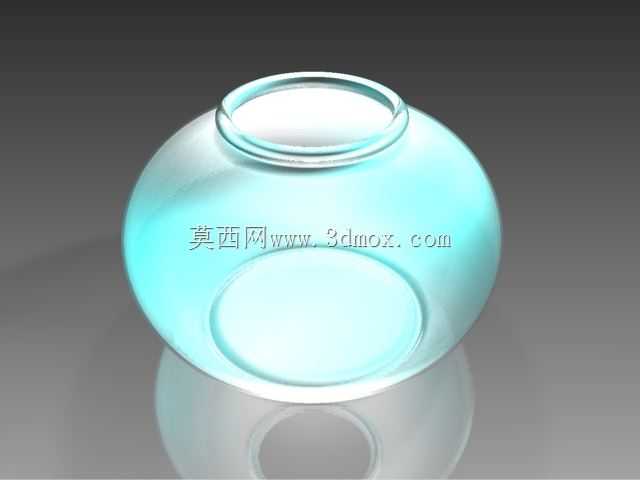

  在流体控制类阀组的可视化观测模块设计中,这类透明玻璃构件常作为阀块的可视化观测段配套使用,区别于常规金属阀腔的封闭结构,高透玻璃材质可以让运维人员无需拆解管路就能直接观测阀腔内部的介质流动状态、杂质沉积情况,在化工流体输送、实验室小型流体控制回路、民用净水设备阀组中都有广泛的适配场景。从结构设计逻辑来看,该构件整体采用回转体对称构型,顶部做了加厚卷边处理,这个结构并非单纯的造型设计,卷边位置是和阀块上的密封压盖配合的安装基准面,加厚处理可以避免玻璃件在压盖锁紧过程中出现应力集中碎裂的问题,卷边的圆角半径经过反复校核,既能够保证和橡胶密封圈的贴合面足够宽,实现径向与轴向的双重密封,又不会因为圆角过大导致密封压盖的压紧行程超出设计范围。

  构件的主体腔体做了渐变壁厚设计,靠近顶部安装位的壁厚稍厚,向下延伸到观测主区域时壁厚均匀控制,既保证了整体的承压能力,又能减少玻璃壁厚带来的光线折射偏差,让内部介质的状态观测更清晰,不会因为壁厚不均产生哈哈镜效应干扰观测判断。腔体底部做了内凹的圆弧过渡,没有直角结构,一方面是玻璃制品的成型工艺要求,直角位置在冷却过程中极易产生内应力导致后期使用开裂,另一方面圆弧过渡可以避免介质中的固体杂质在腔体内沉积残留,减少阀组堵塞的风险。

  从安装边界来看,该玻璃构件的外径尺寸和配套阀块的安装沉孔保持H7级的间隙配合,安装时不需要额外施加侧向力,仅靠顶部压盖的轴向压紧力即可完成固定,配合的密封圈选用耐介质腐蚀的氟橡胶材质,压缩量控制在25%左右,既保证密封性能,又不会因为压缩量过大对玻璃件产生额外的挤压力。在实际选型适配时,需要注意该玻璃构件的承压上限,常规钠钙玻璃材质的版本适配0.3MPa以下的低压流体回路,如果是有更高承压需求的工况,可以替换为硼硅玻璃材质的同构型零件,硼硅玻璃版本的承压能力可以提升到1MPa,同时耐温范围也更广,能够适配-20℃到120℃的介质工况。

  设计这类玻璃构件时,还要重点考虑和金属阀块的热膨胀系数差异,在安装位预留0.2mm左右的膨胀间隙,避免在温度变化较大的工况下,金属件和玻璃件的膨胀量不同导致玻璃被挤裂。另外构件的外表面做了抛光处理,内表面也达到了镜面级的粗糙度,一方面减少介质挂壁的情况,另一方面也能减少光线散射,提升观测的清晰度,在有光照的工况下,光线穿过均匀壁厚的玻璃腔体时不会产生明显的折射光斑,运维人员可以清晰看到内部介质的颜色、流动状态、是否有气泡或者杂质,对于需要实时监控流体状态的阀组来说,这种可视化结构比加装压力、流量传感器的成本更低,观测也更直观,在小型试验台架、教学演示用阀组、家用净水设备的控制阀模块中,这类透明玻璃构件的应用非常普遍。在建模过程中,回转体特征优先采用旋转命令生成,顶部卷边位置的圆角需要做相切约束,保证曲面连续,避免后续做结构仿真时出现应力奇异点,壁厚的渐变过渡要做平滑处理,不能出现壁厚突变的位置,否则在做承压仿真时会出现应力集中的误判,和密封件配合的面要保证圆柱度公差,避免安装后出现密封偏压导致泄漏的问题。
