工业燃气点火用气枪喷头结构设计

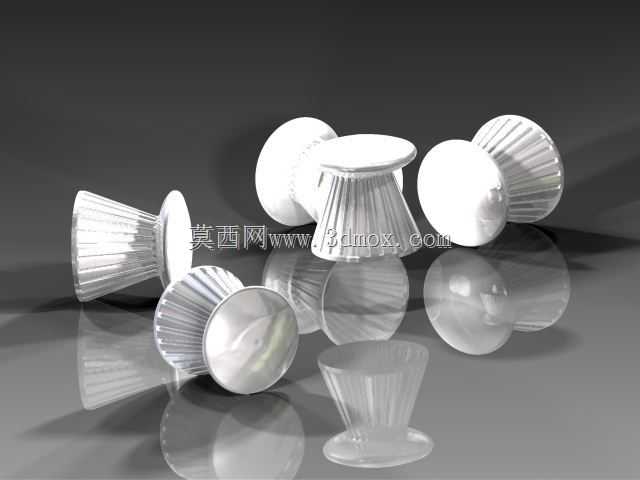

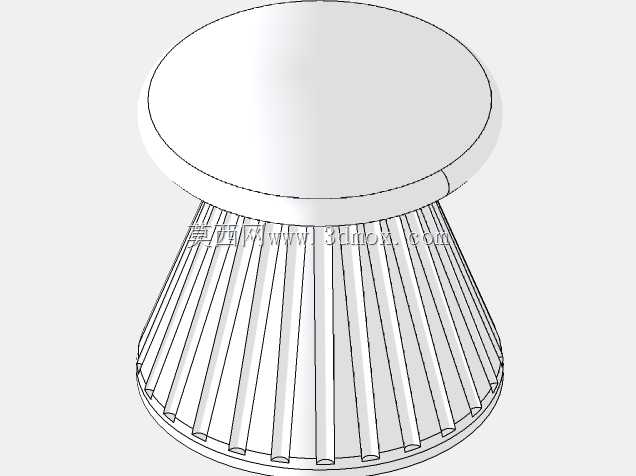

这类气枪点火部件主要应用在工业燃气加热、焊割作业、小型燃烧器配套、户外施工点火等场景，是手持点火气枪的核心终端部件，直接决定点火成功率与火焰输出的稳定性。从结构设计来看，该部件采用锥面过渡加球面端头的外形，锥段外壁设计有竖向防滑棱，既方便装配时的夹持拧紧，也能在日常插拔维护时增加摩擦力，避免手部打滑影响操作效率。端头的球面结构做了圆滑过渡处理，没有尖锐棱角，一方面能在装配时避免刮伤配套的枪体内壁密封面，另一方面也能引导燃气均匀从端头周边溢出，避免局部气流流速过高导致点火脱火。设计过程中首先考虑的是安装适配性，该部件采用标准细牙外螺纹连接，螺纹段长度控制在8mm，适配市面上绝大多数手持气枪的枪体接口，安装时不需要额外加工转接件，直接拧入即可完成装配，安装边界预留了1mm的密封垫圈放置槽，可配套丁腈橡胶密封垫实现燃气密封，避免接口处漏气引发安全隐患。锥段的锥度设置为1:5，这个角度既保证了部件整体的结构强度，在受到意外磕碰时不会轻易断裂，也能让燃气在内部流道中逐步加速，从端头流出时保持稳定的流速，配合点火电极能实现一次点火成功，不会出现气流忽大忽小导致的点火失败问题。部件内部流道做了等径设计，没有突然的变径或者台阶，避免燃气流动过程中产生紊流，减少气流噪音的同时也能稳定火焰形态，在日常使用中，不管是点燃工业喷灯、燃气焊炬，还是小型加热炉的引火作业，该部件都能稳定输出适配的气流，不会因为流道设计缺陷导致火焰分叉或者回火烧损枪体。另外，部件的整体长度控制在22mm，最大外径在锥段底部为16mm，安装后突出枪体端面的长度为12mm，这个尺寸既不会因为过长导致磕碰变形，也不会因为过短导致点火时火焰灼烧枪体外壳，兼顾了使用安全性与结构紧凑性。外壁的防滑棱深度设置为0.5mm，既不会因为棱太深积攒污渍难以清理，也能保证足够的摩擦力，即使手上沾有少量油污也能顺利拧动部件完成更换。端头的球面半径设置为5mm，圆滑过渡的表面不会在日常放置时刮伤作业台面或者其他配件，同时球面的出气孔做了居中布置，孔径为1.2mm，匹配常规低压燃气的流量需求，不需要额外调整气枪的进气阀门就能获得合适的火焰长度。在材质适配的设计考量上，该结构预留了足够的壁厚，最薄处壁厚不小于1.5mm，既可以采用铜材加工实现防锈与导热均衡，也可以采用铝合金压铸实现轻量化生产，不同材质生产时不需要调整核心结构尺寸，能直接适配现有的加工工艺，减少开模与加工的调整成本。实际使用中，该部件能承受持续点火后的高温传导，不会因为短时间的火焰灼烧出现变形，密封面的平整度控制在Ra1.6以内，配合密封垫能实现长期使用无泄漏，减少日常维护的频次。
