黄铜薄片贴合弧形阀瓣结构设计

在工业流体控制的阀类组件设计中，阀瓣作为截断、调节介质通路的核心执行零件，其与密封副的贴合精度直接决定整阀的泄漏等级、动作寿命与工况适配性，本次涉及的弧形阀瓣搭配黄铜薄片的组合结构，正是针对中低压工况下软质密封副易磨损、硬质密封加工难度高的痛点提出的结构方案。从实际应用场景来看，这类结构常适配于小通径的仪表阀、取样阀类产品，多用于实验室分析管路、小型化工取样回路、气动控制支路等对密封精度有要求但通径不大的场合，这类场景下管路通径通常在DN15以内，工作压力不超过1.6MPa，介质多为洁净气体、水性试剂或低粘度油品，既要求密封面在频繁启闭后仍能保持可靠贴合，又要避免整体硬质合金密封带来的加工成本过高、研磨周期长的问题。

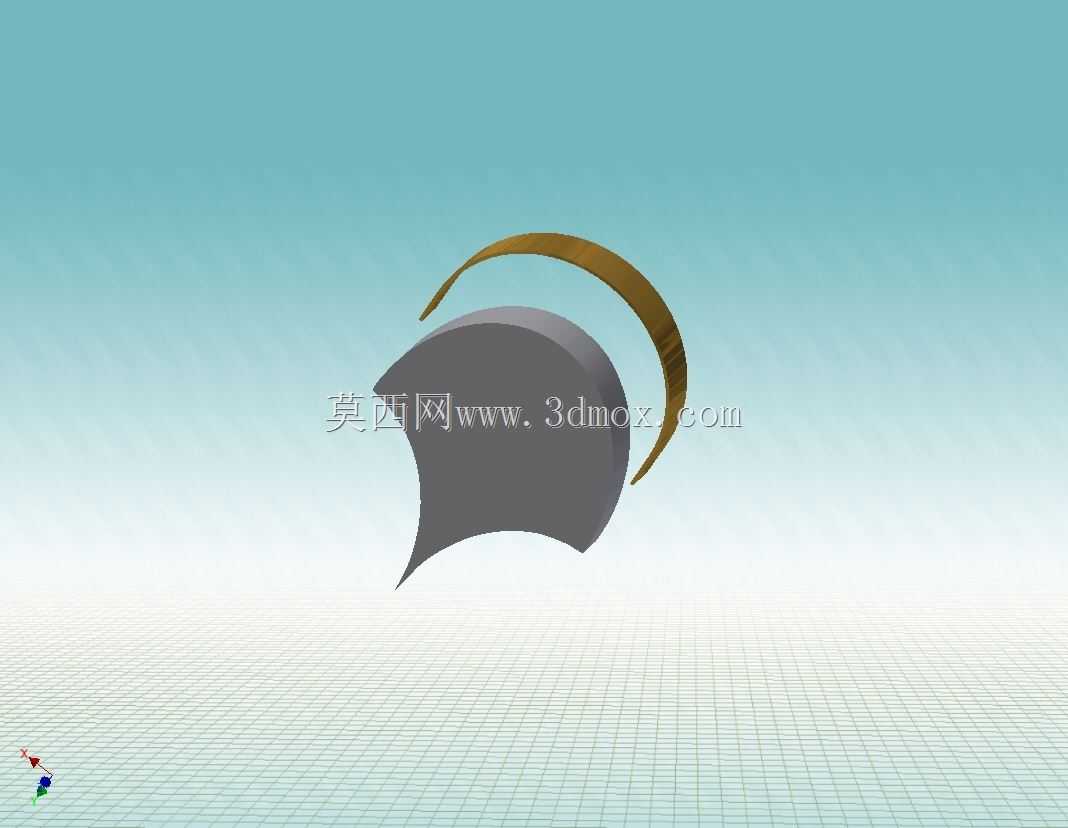

从结构功能特性来看，该设计采用分体式组合思路，基体为带尖状导流尾端的弧形阀瓣本体，曲面轮廓完全匹配阀座的密封弧面，外部贴合的黄铜薄片作为密封接触层，利用黄铜质地偏软、延展性好的材料特性，在阀瓣闭合压紧时，黄铜层可以产生微幅的塑性变形，填充阀座密封面上的微观加工刀痕与微小形位公差偏差，相比整体不锈钢或硬质合金阀瓣，不需要过高的密封面研磨精度就能达到IV级以上的密封等级，同时黄铜的抗咬合性优于钢材，在频繁启闭的动作过程中，不会出现密封面粘着磨损导致的启闭卡涩问题。很多初次接触这类结构的设计人员容易忽略薄片贴合的工艺难点，也就是如何让0.2-0.5mm厚的黄铜薄板完全贴合阀瓣的弧形曲面，不出现局部起翘、空鼓、褶皱的问题——如果贴合存在间隙，在介质压力反复冲击下，黄铜薄片会出现局部颤振，短时间内就会产生疲劳裂纹甚至脱落，直接导致密封失效。

在设计思路上，首先要明确阀瓣基体的曲面边界，其弧形轮廓不是规则的圆弧面，而是根据阀座的接触角做了变曲率修正：靠近阀瓣尖尾端的位置曲率更大，保证闭合时该位置先接触形成初始密封线，随着阀杆的压紧力逐步施加，接触区域从尖尾端向弧面背部逐步扩展，形成连续的密封带，这种线接触逐步过渡到面接触的设计，既能降低启闭所需的操作力矩，又能保证密封比压分布均匀，避免局部应力集中导致黄铜薄片过早压溃。黄铜薄片的下料轮廓需要提前根据曲面展开计算，不能直接裁切等面积的平面板材，因为弧形曲面存在一定的拉伸量，尤其是弧面背部的弯曲半径较小，平面板材直接压合会在该位置出现材料堆积形成褶皱，实际建模时需要通过曲面展开功能计算板材的展开轮廓，在尖尾端预留0.3mm的工艺修边余量，压合后再修除多余边料，保证薄片边缘与阀瓣基体齐平，避免介质冲蚀薄片边缘造成起翘。

关于安装边界与配合尺寸，阀瓣背部的弧形挂耳结构是与阀杆驱动端连接的关键部位，挂耳的内弧面需要与阀瓣的摆动中心同轴，其配合间隙控制在0.1-0.15mm之间，间隙过大会导致阀瓣闭合时出现偏摆，密封面单侧受力过快磨损，间隙过小则会在温度变化时出现卡滞，尤其是介质温度存在波动的工况下，要考虑不同材料的热膨胀系数差异，黄铜的线膨胀系数比阀瓣常用的304不锈钢高约40%，所以薄片贴合后的边缘不能超出阀瓣基体的外轮廓，避免热胀后薄片边缘突出刮擦阀座内壁。阀瓣尖尾端的楔形角度设计为15度，这个角度是经过多次流场仿真验证的，在阀门开启状态下，尖尾端可以对介质流起到导流作用，减少介质在阀瓣后部的涡流区，降低流阻同时避免介质中的微小杂质颗粒在密封面附近沉积，很多同类结构出现密封失效，往往是因为尖尾端角度过大，介质携带的杂质卡在密封面之间造成压痕，而15度的楔形角可以让介质在流过时形成一定的冲刷效应，带走密封面附近的微小颗粒。

在薄片贴合的工艺实现上，建模阶段就需要考虑压合工装的定位基准，阀瓣基体中心的定位孔要与压合工装的定位销采用H7/g6的小间隙配合，保证压合时黄铜薄片的受力中心与阀瓣曲面中心重合，压合过程采用渐进式加压，先从尖尾端位置开始压合，逐步向弧面背部滚压，让薄片与基体之间的空气从背部边缘完全排出，避免出现封闭的空鼓区域，压合后采用钎焊工艺在薄片背部的三个隐蔽点做固定焊接，焊接点不能突出到密封面一侧，防止影响密封面的平面度。另外要注意，黄铜薄片的表面粗糙度不需要过高，Ra0.8即可，过于光滑的表面反而不利于在初始压紧时形成微观的嵌合密封，适当的粗糙度可以让密封面在初次压紧时形成更稳定的接触状态，同时也能储存少量的润滑介质，降低启闭时的摩擦系数。很多设计人员在做这类结构时，会把黄铜薄片设计成全包覆结构，实际上完全没有必要，只需要覆盖密封接触带对应的弧面区域即可，非接触区域的包覆不仅增加材料成本，还会增加薄片起翘的风险，密封带的宽度根据通径大小控制在2-3mm就足够满足密封比压要求，过宽的密封带反而需要更大的压紧力，会增加阀杆的操作力矩，加速驱动部件的磨损。

从实际工况的适配性来看，这种黄铜薄片贴合的弧形阀瓣结构，不适用于含有固体颗粒的强磨蚀性介质，也不适用于温度超过200℃的高温工况，因为黄铜在高温下会出现软化，密封比压下降容易导致泄漏，在适用的工况范围内，这种结构的使用寿命是整体橡胶密封阀瓣的3倍以上，同时加工成本只有整体硬质合金密封阀瓣的四分之一，非常适合批量应用在中小通径的仪表阀、截止阀类产品中。建模过程中需要特别注意曲面的连续性，阀瓣基体的弧形面不能出现折线拐点，否则在拐点位置的黄铜薄片会出现应力集中，反复启闭后容易在该位置产生断裂，曲面的G1连续性是建模时必须保证的基本要求，必要时可以通过曲率分析工具检查曲面的曲率变化，确保整个密封面区域的曲率过渡平滑，没有突变区域。
