创意摆锤式齿轮传动时钟三维设计

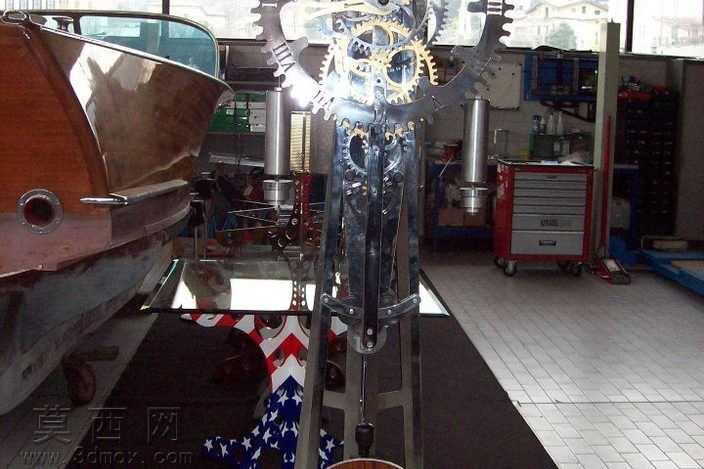

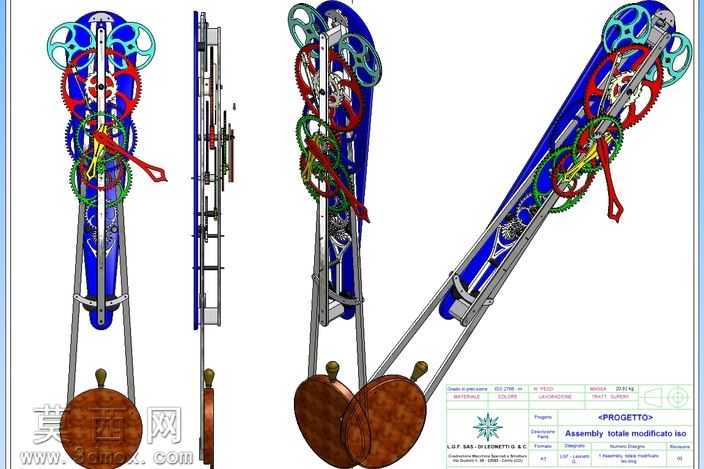

本作品为创意摆锤式齿轮传动时钟的三维设计模型，整体采用立式长摆结构布局，在三维建模过程中严格遵循机械钟表的传动逻辑，对各级传动齿轮、摆锤组件、指针机构、支撑框架进行了1:1比例的参数化建模。建模阶段首先完成核心传动轮系的搭建，对不同模数、齿数的传动齿轮进行精准齿形绘制，保证各级齿轮的啮合间隙符合机械传动要求，避免出现传动卡滞或虚位过大的问题；其次完成摆锤组件的建模，双摆锤结构采用配重平衡设计，摆杆与主体框架的铰接结构做了细节还原，保证摆锤摆动过程的运动轨迹符合动力学要求。材质渲染阶段，主体支撑背板采用深蓝色哑光漆面材质，不同层级的传动齿轮分别做了分色处理：高速级小齿轮采用青绿色金属材质，大传动轮采用红色齿面搭配银色金属轮毂，摆锤采用仿铜做旧的棕褐色金属质感，指针采用红色哑光漆面材质，金属铰接轴采用亮银色镀铬材质，框架杆件采用拉丝不锈钢材质，通过材质区分清晰展现不同部件的功能层级，同时提升整体视觉表现力。结构设计上，该时钟采用多层齿轮同轴布局，将走时轮系整合在狭长的立式背板上，摒弃了传统时钟的封闭外壳设计，将全部传动结构外露呈现，充分展现机械传动的结构美感；摆锤采用下端双配重的设计，既保证了走时的稳定性，也形成了极具辨识度的外观特征。设计过程中还兼顾了加工可行性，所有板材类部件均适配激光切割、水刀切割的加工工艺，零件拆分符合板材加工的公差要求，无需复杂的五轴加工即可完成实物制作，整体设计兼顾了机械结构的严谨性与创意外观的表现力，将传统钟表的走时原理与外露式机械美学相结合，既可以作为机械原理教学的演示模型，也可作为创意家居装饰摆件的设计参考。
