汽车白车身A柱钣金结构设计

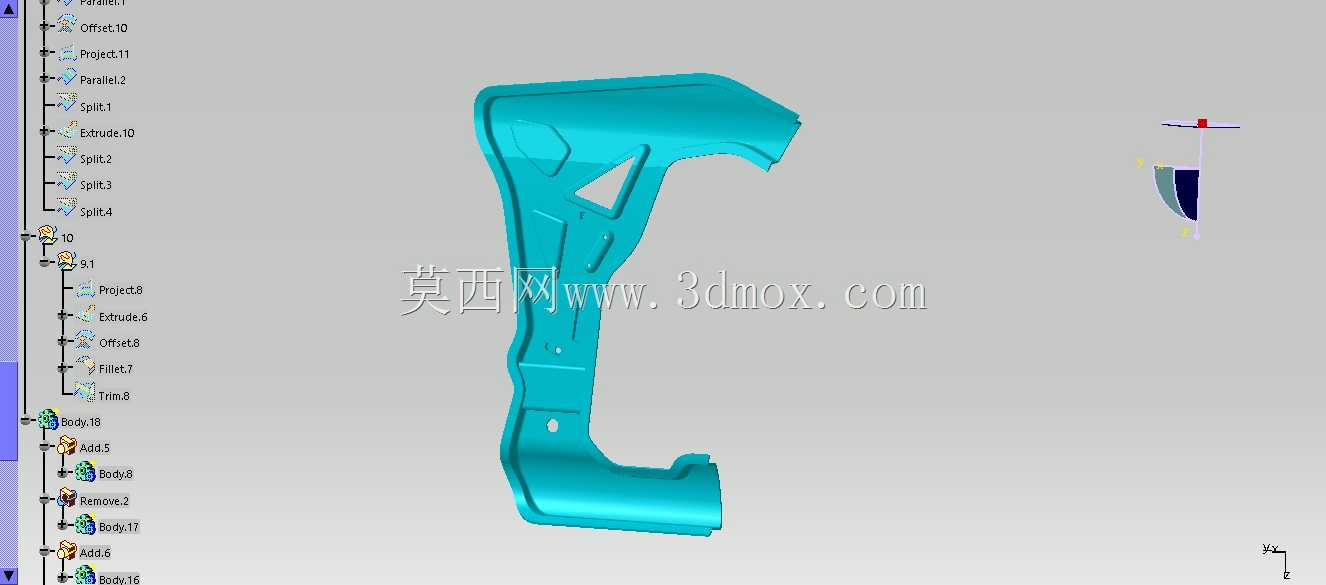

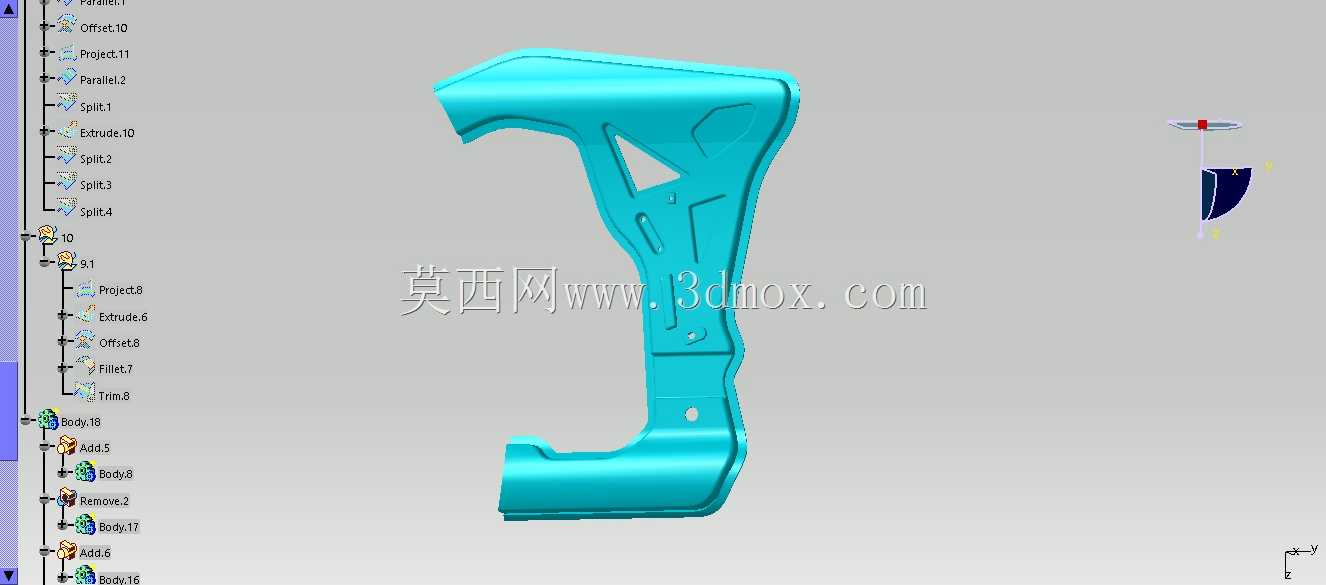

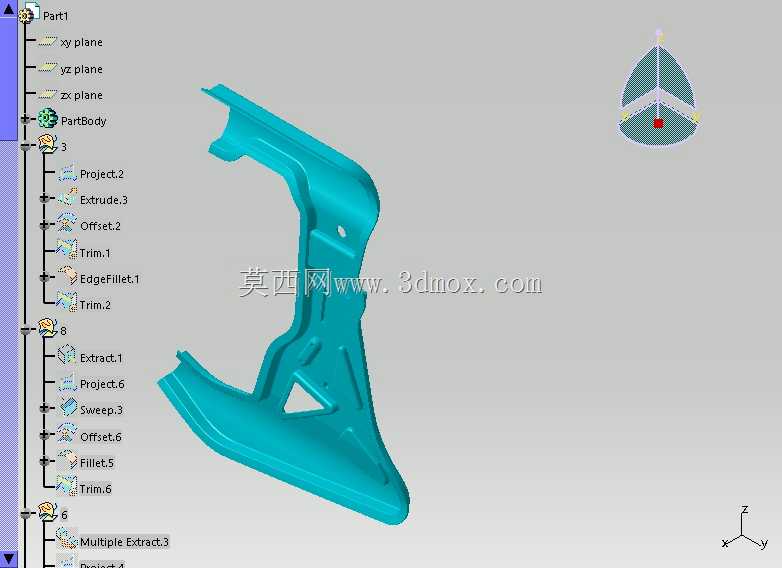

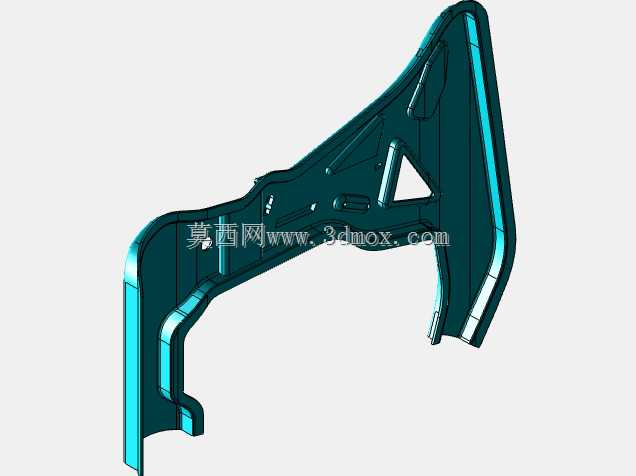

在乘用车白车身的结构开发流程中，A柱作为连接前围总成、侧围顶盖、前门槛梁的核心承载构件，其结构设计直接决定了整车正面偏置碰撞、侧面柱碰的传力路径效率，同时也对驾驶位前方视野、风挡玻璃安装匹配度、前车门铰链安装刚度有着决定性影响。本次呈现的A柱结构采用一体化冲压钣金成型思路，整体轮廓沿前风挡侧边曲率延伸，从与前围上横梁连接的上端位置逐步收窄，向下延伸至与门槛前加强板、A柱下内板的搭接区域，整体型面充分考虑了冲压成型过程中的拔模角度，侧壁设置了3-5度的脱模斜度，避免冲压过程中出现卡模、拉裂等工艺缺陷。

从功能特性来看，该A柱结构内部设置了多道纵向加强筋，沿构件传力方向布置，在正面碰撞发生时，来自前纵梁的碰撞冲击力可通过A柱下接头传递至A柱本体，再通过加强筋分散至顶盖侧梁、B柱上接头等区域，避免冲击力集中在驾驶舱前端造成乘员舱侵入量超标。结构上预留的三角型减重孔，在不削弱整体扭转刚度的前提下，有效降低了构件自身重量，符合白车身轻量化的设计方向，减重孔边缘做了翻边处理，翻边高度控制在8-12mm区间，既能够提升孔位周边的局部刚度，也可以避免钣金锐边造成后续装配过程中的划伤风险。

在安装边界的设计上，该A柱结构的上端匹配前风挡玻璃的粘接面，型面公差控制在±0.5mm以内，保证玻璃粘接后的密封性能，同时预留了前风挡饰条的安装卡扣孔位，孔位间距按照通用车型的150mm间距均匀布置，确保饰条安装后的贴合度。下端与前车门铰链的安装区域设置了双层钣金叠焊结构，安装面平面度控制在0.3mm以内，保证铰链安装后的定位精度，避免车门出现下沉、开关异响等问题。A柱的内侧型面匹配仪表板侧端的安装轮廓，预留了仪表板侧护板的安装卡扣位，同时考虑了侧气帘的布置空间，A柱内板与加强板之间预留了30mm的气帘展开通道，保证碰撞发生时侧气帘能够顺利弹出，不会被钣金结构卡滞。

从实际应用场景出发，该结构适配承载式车身的家用乘用车开发，在白车身焊装线上，A柱作为侧围分总成的核心组成部分，需要先与A柱下加强板、B柱上接头、顶盖前横梁完成点焊预拼接，再进入总拼工位与下车身、顶盖总成完成整体焊接。设计过程中充分考虑了焊装工位的焊枪可达性，所有焊点位置都预留了足够的焊枪操作空间，避免出现虚焊、漏焊的工艺问题。型面设计上兼顾了空气动力学性能，A柱外表面的曲率经过反复优化，能够引导行驶过程中的气流平顺流向侧窗区域，降低高速行驶时的风噪水平，同时减少侧窗区域的积雨、积尘问题，提升雨天行驶时的侧方视野清晰度。

在结构刚度匹配上，该A柱的截面采用封闭的盒型结构，截面扭转刚度满足整车18000N·m/deg的整体刚度要求，在车辆经过颠簸路面时，能够有效抑制车身的扭转形变，避免前风挡玻璃因为车身形变出现开裂、脱胶等问题。钣金料厚选择上，外板采用0.7mm的冷轧冲压钢板，内加强板采用1.2mm的高强度热成型钢，在保证碰撞性能的前提下，平衡了构件重量与材料成本，符合量产车型的成本控制要求。结构上还预留了外饰件的安装定位点，包括A柱外饰板、前翼子板后端的安装卡扣位，所有安装点的位置度公差控制在±0.3mm，保证整车装配后的DTS间隙面差符合设计要求，外饰板与翼子板、前门、前风挡的间隙控制在3±0.5mm，面差控制在1mm以内，提升整车外观的精致度。
