带法兰安装结构的定心支承轴承

做机械结构设计的同行大多有体会，在需要保证轴系同轴度、同时要简化安装工序的工位上，选对支承件能省掉后期大量的调试工作量。这款带法兰结构的定心轴承，最初的设计出发点就是解决小载荷、高精度定位的旋转支承需求，常见于轻工自动化输送线的从动辊端定位、小型检测设备的旋转工装轴支承、甚至民用休闲装备的轮组转动部位，和普通深沟球轴承不同的是，它把安装法兰和轴承外圈做成了一体式结构，不需要额外加工轴承座的安装止口，靠法兰端面的几个安装孔就能直接固定在设备立板或者安装支架上，对安装空间的轴向尺寸要求更紧凑。

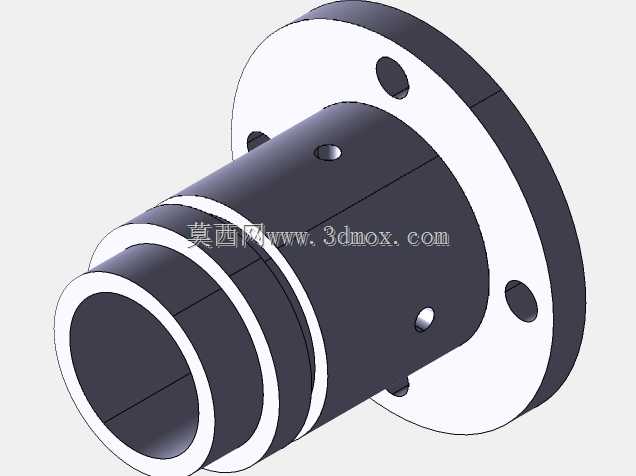

从结构细节来看，轴承主体为筒式回转结构，一端带圆形安装法兰，法兰端面上均匀分布多个贯通安装孔，用于穿装固定螺栓，安装时法兰端面直接贴合设备安装基面，能有效承受一定的轴向载荷，避免轴承工作时发生轴向窜动。筒身部分设置了多道环形槽，一方面是为了减轻零件自身重量，另一方面可以在槽内加装密封圈或者挡圈，实现内部润滑脂的密封，同时阻挡外部粉尘、碎屑进入轴承配合面，延长部件的维护周期。筒身径向还加工有多个小直径的径向孔，这些孔既可以作为润滑脂的加注通道，也能用来安装紧定螺钉，在轴穿入轴承内孔后，拧紧紧定螺钉就能实现轴和轴承内圈的周向固定，不需要额外加工轴肩或者加装轴用挡圈，进一步简化了配套轴的加工工序。

设计这类轴承的时候，首先要考虑的是安装边界的适配性：法兰的外径要比筒身外径大出足够的尺寸，保证安装孔的中心距不会和筒身外壁发生干涉，同时法兰的厚度要满足螺栓拧紧时的强度要求，避免螺栓预紧力过大导致法兰变形；筒身的内孔尺寸公差要和配合轴的公差带匹配，一般选用间隙配合或者过渡配合，方便装配的时候轴能顺利穿入，同时保证定心精度不会因为间隙过大打折扣。径向安装孔的位置要避开筒身的环形槽，同时要保证孔的轴线和轴承内孔轴线垂直相交，这样紧定螺钉拧紧的时候，端面能完全贴合轴表面的凹坑或者平面，不会出现偏载导致轴被顶歪的情况。

实际应用场景里，这类定心轴承不需要配套复杂的轴承座组件，对于小载荷、低转速的转动工位来说，能大幅降低设备的零件数量和装配难度。比如在小型食品输送线的从动辊两端，用这款轴承直接固定在输送线的侧护板上，不需要额外焊接轴承座支架，装配的时候只需要把辊筒两端的轴穿入轴承内孔，拧紧紧定螺钉，再用螺栓把法兰固定在护板上就完成安装，后期维护的时候只需要拆下法兰螺栓就能整体更换轴承，不需要拆解整个辊系。还有在一些小型旋转检测工装里，工装转盘的转轴用这款轴承支承，法兰直接固定在工装底板上，能保证转盘的旋转中心和检测工位的中心重合，避免因为支承偏心导致检测数据出现偏差。

从建模逻辑上来说，做这个零件的三维模型时，首先要以回转轴线为中心建立基准轴，先通过回转特征做出轴承的主体筒身和法兰的基本轮廓，之后在法兰端面上绘制安装孔的草图，通过圆周阵列做出所有的法兰安装孔；再在筒身位置通过旋转切除做出环形槽，之后在筒身的径向基准面上绘制径向孔的草图，切除出径向的螺纹孔或者光孔，最后对所有的锐边做倒角处理，避免装配的时候划伤操作人员或者配合零件。建模过程中要注意各特征的同轴度要求，法兰端面和轴承内孔轴线的垂直度要在合理公差范围内，不然安装后会出现轴转动卡滞的问题。

和传统的分离式轴承加轴承座的结构相比，这种一体式法兰定心轴承的优势在于集成度高，安装误差小，因为法兰和轴承外圈是一体加工的，不存在轴承和轴承座装配时的同轴度误差，能有效提升轴系的定心精度。同时因为零件数量少，对应的采购、仓储、装配成本都能有所降低，非常适合批量应用在对成本敏感、载荷不大的旋转工位上。需要注意的是，这类轴承因为结构集成化的设计，一般额定载荷不会太大，不适合用在重载、高转速的传动场合，选型的时候要核算工位的径向载荷、轴向载荷以及工作转速，避免出现轴承过早磨损的情况。另外在安装的时候，法兰贴合的安装基面要保证平面度，不能有凸起或者焊渣，不然法兰固定后会导致轴承内孔发生变形，出现转动阻力大甚至抱死的问题。
