轴系对中检测用滑动支撑构件

　　在工业现场的轴系装配、检修作业场景中，经常会遇到单根轴或多根联动轴因卡滞、负载锁止、传动链未脱开等原因无法自由盘转的情况，常规的打表对中、激光对中方案往往因为轴无法转动，无法完成全周数据采集，这时候就需要这类专用滑动支架作为辅助支撑构件来完成对中检测作业。该构件的核心功能是在轴无法旋转的工况下，为对中检测量具提供稳定的安装基准与滑动导向，让检测表头可以沿着轴的圆周方向平稳滑移，采集不同角度位置的径向、轴向偏差数据，替代传统需要盘轴才能完成的检测流程，解决受限工况下的轴对中检测难题。

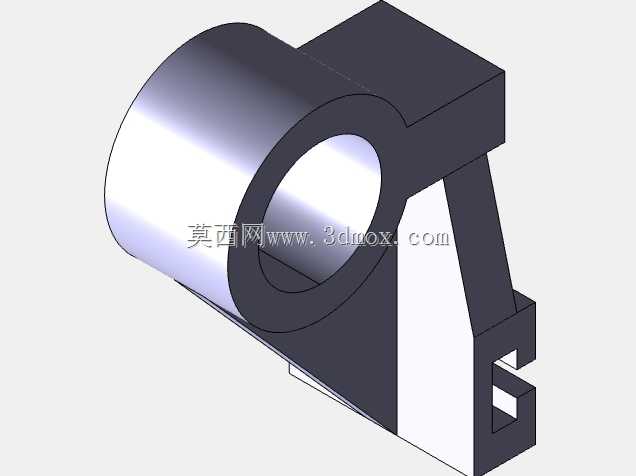

　　从结构设计来看，该构件采用一体化的支撑结构，上部设置大直径的轴套式安装孔，孔内壁做了低粗糙度处理，既可以直接套装在基准轴的外圆面上，也可以配套衬套适配不同直径的被测轴系，安装孔的轴线与下部滑动导向结构的导向面保持严格的平行度公差，保证检测过程中表头的运动轨迹与被测轴的同轴度偏差控制在检测精度允许范围内。上部轴套的侧壁做了加厚处理，避免套装受力后出现形变导致孔位失准，侧面设置的三角形加强筋连接轴套外壁与下部滑动基座，筋板的厚度根据常规检测场景下的受力载荷做了优化，既不会因为结构冗余增加整体重量，也能保证在表头滑移、检测施力的过程中整个构件不会出现翘曲、形变，保证检测数据的可靠性。

　　下部的滑动基座采用卡槽式导向结构，卡槽的截面尺寸适配工业现场常用的导轨、安装基准梁的规格，卡槽内侧设置了限位凸台，既可以保证整个支架沿着导向方向平稳滑动，也能防止滑动过程中出现脱轨、偏斜的情况，卡槽的配合间隙控制在合理范围，既不会因为间隙过大导致滑动过程中出现晃动影响检测精度，也不会因为间隙过小出现卡滞，无法顺畅滑移调整检测位置。从安装边界来看，上部轴套的孔径覆盖了工业现场常规中小直径传动轴的尺寸范围，整体构件的轴向长度控制在紧凑区间，不会因为构件过长导致安装时与轴端的联轴器、轴承座等周边部件产生干涉，下部卡槽的宽度适配通用的平导轨安装基准，不需要额外加工定制安装基础，在现场检修作业时可以直接卡装在现有基准梁上完成快速部署。

　　在实际应用中，该构件除了用于阀门阀块周边的轴系对中作业，还可以广泛应用在泵组、减速机、电机等通用旋转设备的轴对中检修场景，尤其是在设备处于半装配状态、传动链未完全脱开无法盘轴的工况下，能够大幅降低对中作业的操作难度，不需要额外拆解传动部件就可以完成对中数据采集，有效缩短设备检修的停机时间。设计过程中充分考虑了现场作业的操作便利性，整个构件没有多余的复杂结构，所有棱边都做了倒角处理，避免安装调整过程中划伤操作人员，整体重量控制在单人可手持操作的范围，现场作业时不需要借助吊装设备就可以完成安装、调整、拆卸全流程。构件的受力路径经过优化，检测过程中表头施加的径向力会通过上部轴套、加强筋直接传递到下部滑动基座，再通过卡槽均匀分散到安装基准梁上，不会出现局部应力集中导致的构件形变，长期使用后也能保持结构精度稳定，不需要频繁校准就可以满足常规工业检测的精度要求。
