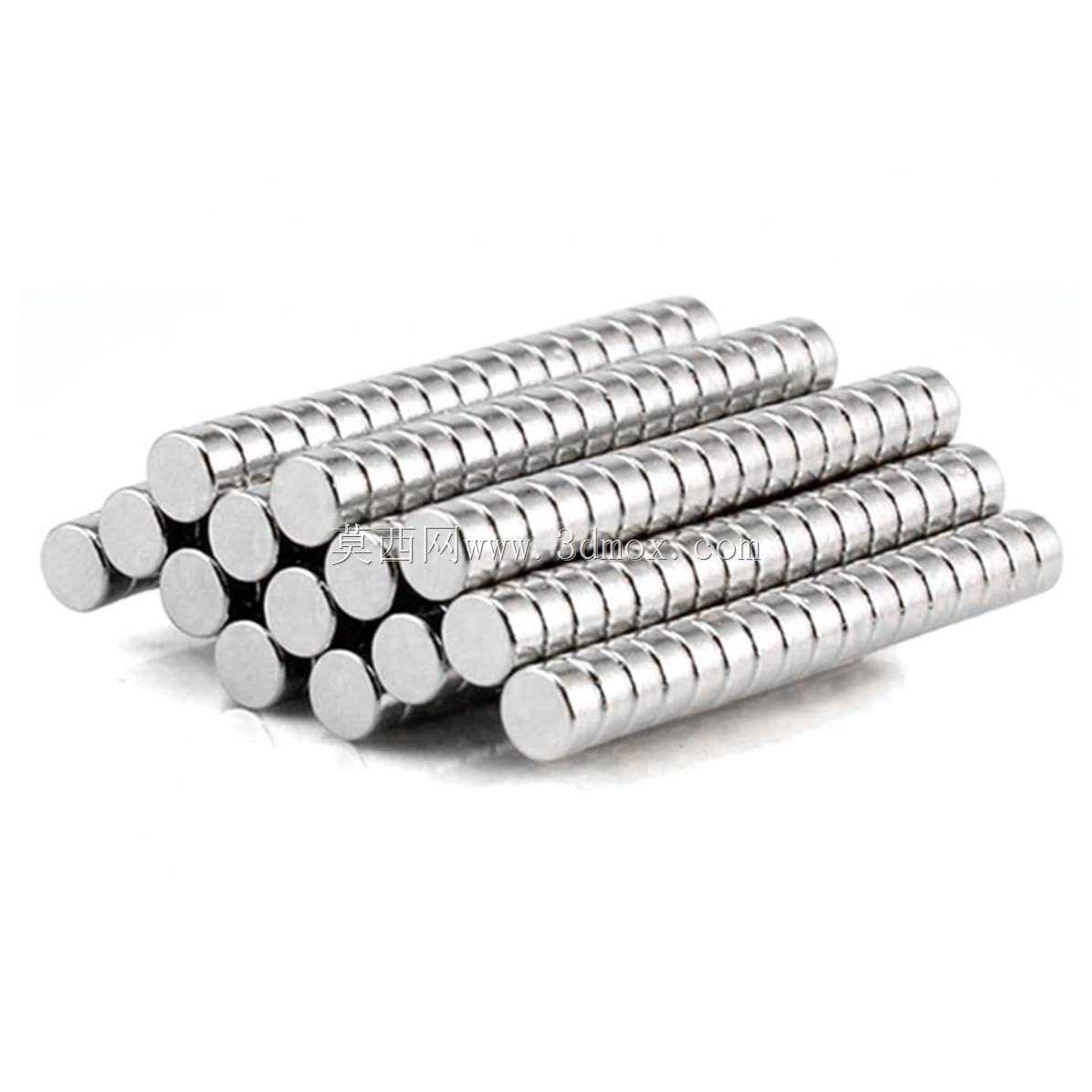

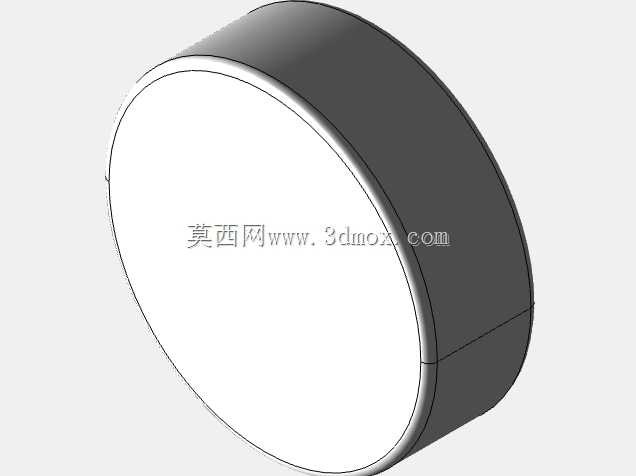

常用规格圆柱钕磁铁三维结构设计

　　在日常机械结构搭建、工装夹具定位、文创产品固定以及办公场景的磁吸应用中，小规格圆柱钕磁铁是出现频率极高的基础元件，这类元件的三维建模精度直接影响后续装配环节的磁吸间隙控制、吸附力匹配效果。本次建模覆盖了行业内通用的全系列常用直径与长度规格，建模过程中严格参照实物的尺寸公差要求，圆柱端面的平面度、外圆的圆柱度都按照实际量产零件的精度标准做了特征约束，避免出现模型与实物尺寸偏差导致的装配干涉问题。

　　从实际应用场景来看，这类圆柱钕磁铁的使用覆盖面极广：在小型工装设计中，常被嵌入亚克力、电木或者铝合金工装的定位孔内，用来吸附固定薄金属工件，相比传统的螺丝压紧方式，磁吸固定不会在工件表面留下压痕，取放效率也能提升数倍，尤其适合小零件的快速装夹作业；在办公场景下，这类磁铁可以配合白板、磁性文件架使用，用来固定纸质文件、便签条，相比普通的塑料磁粒，N48级钕铁硼材质的强磁特性可以穿透更厚的隔层，单颗磁铁就能固定数十张A4纸，不会出现纸张滑落的问题；在家居场景中，这类磁铁常被嵌入木质或者塑料相框背面，直接吸附在冰箱、铁艺置物架表面，不需要额外打孔安装，调整位置也十分方便；在模型制作领域，不管是航模的舱盖固定、手办的可动部位磁吸连接，还是沙盘模型的组件拼接，小规格圆柱钕磁铁都能实现无外露连接件的装配效果，兼顾连接强度与外观整洁度。设计过程中重点考虑了磁铁的涂层特征，实物采用的镍铜镍三层电镀结构，建模时给外圆柱面与两个端面都预留了均匀的涂层厚度，还原了量产零件的表面金属光泽质感，同时也考虑到磁铁装配时的过盈配合需求，模型的外圆尺寸按照常用的安装孔公差做了适配，比如对应直径3mm的安装孔，磁铁的外圆尺寸设置为略大于安装孔0.05-0.1mm，压入后可以实现过盈固定，不需要额外点胶就能防止磁铁从安装孔内脱落。

　　从安装边界来看，这类圆柱磁铁的安装方式主要分为两种：一种是盲孔压装，也就是在基体零件上加工深度略小于磁铁长度的盲孔，将磁铁压入后端面与基体表面齐平或者略微凸出0.1mm左右，这种安装方式的磁吸面直接与被吸附件接触，能最大化发挥磁吸力；另一种是通孔嵌装，在较薄的基体零件上加工通孔，将磁铁嵌入后两端用薄盖板封住，这种方式适合需要双面磁吸的使用场景，比如磁吸柜门、磁吸连接组件。建模时针对不同的安装场景，都做了对应的尺寸基准设置，圆柱的两个端面都设置为平整的基准面，方便工程师在装配时直接与安装孔的基准面做配合约束，不需要额外调整位置。

　　另外，考虑到钕磁铁本身材质较脆，受到强冲击容易出现碎裂的问题，模型的棱边位置都做了极小的倒角处理，还原了量产零件的边缘钝化特征，避免装配时棱边磕碰基体零件或者出现崩边问题。在实际选型过程中，工程师可以根据需要的吸附力大小选择对应长度与直径的规格，直径越大、长度越长的磁铁吸附力越强，比如直径5mm长度10mm的规格，垂直吸附力可以达到数公斤，足够固定小型金属工件，而直径2mm长度3mm的小规格，适合用来固定纸质文件、小型模型组件这类轻载场景。建模时所有规格的磁铁都采用了统一的坐标系设置，原点位于圆柱端面的中心位置，轴向与Z轴重合，方便在装配时快速调用不同规格的模型，不需要重新调整坐标系方向，能大幅提升装配建模的效率。
