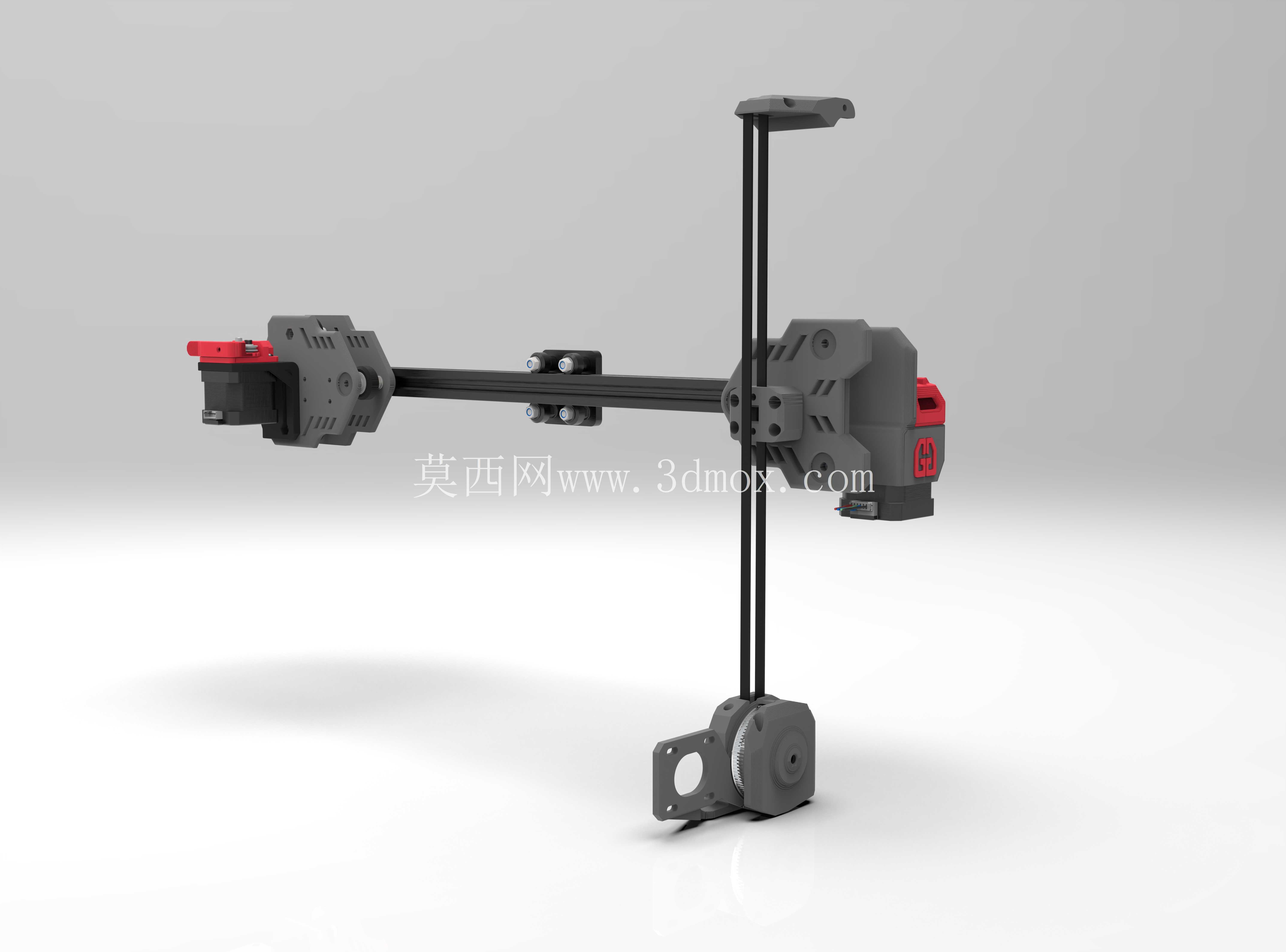

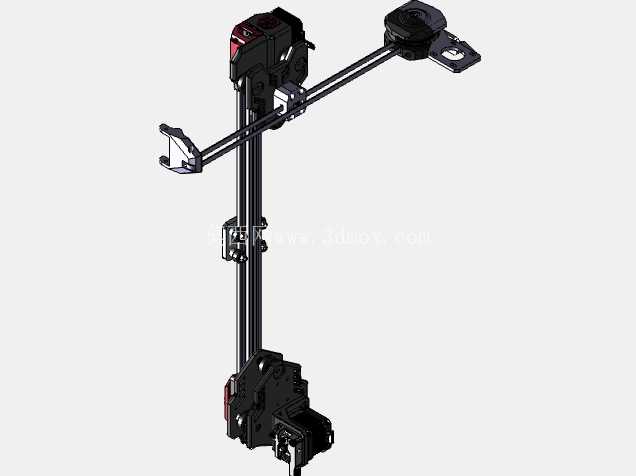

3D打印机Z轴同步带传动龙门机构设计

项目分类:3D打印机 发布时间:2026-07-14 ID:1198268
  • 3D打印机Z轴同步带传动龙门机构设计
  • 3D打印机Z轴同步带传动龙门机构设计

在桌面级FDM3D打印设备的迭代过程中,Z轴传动的稳定性始终是影响成型件表面质量、层纹一致性的核心因素,传统T8丝杆传动方案虽然具备一定的自锁特性,但长期运行中容易出现丝杆 wobble 带来的层错、Z轴绑定不同步、高速抬升响应滞后等问题,这套同步带传动的Z轴龙门结构,正是针对桌面级设备的现有痛点完成的结构优化设计。

从实际应用场景来看,这套结构适配成型尺寸在200-250mm区间的桌面级CoreXY或i3结构3D打印机,尤其适合需要频繁快速Z轴抬升的高速打印场景,比如非平面打印、换层抬刀、多喷头切换等工况,相比丝杆传动,同步带的反向间隙更小,传动响应速度更快,不存在丝杆长期运行磨损后出现的轴向窜动问题。

结构设计上,整套龙门采用2040V型铝型材作为横梁与竖梁的安装基准,型材槽宽完全匹配标准V型滚轮的安装轮廓,不需要额外加工定制型材,降低了DIY用户的加工门槛。传动端采用1.5模数的同步带轮搭配T8节距的同步带,传动比经过反复校核,既保证了Z轴抬升的扭矩足够支撑双X轴滑车+打印喷头的总重量,又不会因为减速比过大导致Z轴移动速度过慢。底部的驱动端集成了608zz规格的POM材质张紧轮,张紧机构采用偏心轮设计,不需要额外拆解结构就可以完成皮带张紧度的调节,日常维护的便捷性远高于丝杆结构——传统丝杆结构需要定期涂抹润滑脂,还要清理丝杆表面积攒的打印耗材碎屑,一旦碎屑进入丝杆螺母就会出现传动卡滞,而同步带结构只需要定期检查张紧度,清理表面浮尘即可,维护成本大幅降低。

安装边界方面,整套Z轴结构的竖梁安装孔位完全兼容市面上主流的2020、2040型材框架的安装孔距,X轴横梁的滑车安装位预留了通用的喷头安装孔,既可以适配近程挤出喷头,也可以安装远程送料的挤出机构,不需要额外打孔改装。左右两侧的Z轴滑车采用对称式设计,皮带的绕线方式采用Z型折返布局,通过单电机驱动就可以实现两侧滑车的完全同步,避免了双电机驱动需要反复调平、电调同步的复杂步骤,单驱动的方案也降低了电控部分的成本,只需要一个Z轴步进电机接口就可以完成驱动,适配绝大多数开源3D打印控制板。

从功能特性来看,这套结构完全消除了传统丝杆传动带来的Z轴 wobble 问题,因为同步带属于柔性传动,不会像刚性丝杆那样因为加工同轴度误差、安装垂直度误差带来周期性的轴向跳动,实际打印测试中,Z轴层纹的均匀度有明显提升,尤其是在打印大尺寸立面模型时,不会出现因为丝杆跳动带来的规律性横纹。同时皮带传动的运行噪音远低于丝杆传动,高速抬升时不会出现丝杆与螺母摩擦的尖锐噪音,适合桌面级家用场景使用。设计过程中还特意优化了滑车的受力结构,滑车的V型滚轮采用三点接触式布局,完全贴合V型型材的斜面,即使长期运行出现轻微磨损,也可以通过调节滚轮的偏心轴来消除间隙,不需要更换整套滑车部件。另外,整套结构的所有零件都可以通过FDM3D打印自行制作,除了标准件、型材、皮带、带轮之外,不需要额外采购定制加工的金属零件,对于DIY爱好者来说,制作成本仅为丝杆传动方案的三分之二左右,而且装配难度更低,不需要反复校准丝杆的垂直度,只要保证型材框架的垂直度就可以获得稳定的传动效果。

在实际装配过程中需要注意,皮带的张紧度要调整到两侧一致,避免出现一侧紧一侧松导致的X轴横梁倾斜问题,底部带轮的安装要保证与电机轴的同轴度,避免皮带运行过程中出现跑偏。另外,因为同步带本身不具备自锁特性,设计时在驱动端预留了阻尼轮的安装位,可以根据使用需求添加阻尼装置,避免设备断电后Z轴因为自重下滑撞坏打印平台或者喷头。这套结构也可以拓展应用到小型激光雕刻机、桌面级数控铣床的Z轴传动场景,只要调整对应的安装孔位,就可以适配不同的工作头安装需求,通用性较强。
