带法兰安装边的笼式镂空轮毂结构件

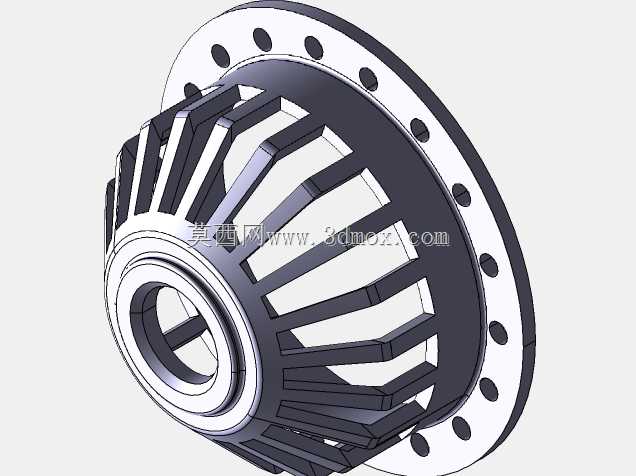

这类带法兰安装边的笼式镂空结构件，常应用在差速器壳体、通风式轮毂连接、特种传动端的动力传递场景中，在需要兼顾轻量化与结构强度的传动节点上，这类结构的应用十分普遍。从实际使用场景来看，该构件一端的带孔法兰边用于和对接端盖、传动壳体做周向螺栓固定，均布的螺栓孔可以保证圆周方向的锁紧力均匀分布，避免传动过程中因受力不均出现的连接松动、偏磨问题；另一端的同轴内孔用于穿装传动轴、轴承组件，内孔的台阶结构可以实现轴承的轴向定位，不需要额外加装定位套就能完成轴承内圈的轴向限位，减少装配环节的零件数量。

设计这类构件时，首先要匹配安装边界的尺寸约束：法兰端的外径要和对接壳体的止口尺寸适配，螺栓孔的分度圆直径需要和对接件的安装孔位完全对应，避免出现装配干涉；内孔的同轴度公差需要控制在IT7级以内，保证传动轴穿装后不会出现径向跳动，降低高速运转时的振动噪声。笼式的镂空辐条结构是整个设计的核心，这种结构并非单纯为了减重，每一根辐条的走向都沿着扭矩传递的切向布置，在传递扭矩的过程中，辐条可以将法兰端输入的扭矩均匀传导到内孔端的连接位置，避免应力集中在单个连接点上；同时镂空的间隙可以形成通风通道，在设备持续运转的过程中，气流可以顺着镂空间隙穿过构件内部，带走轴承、传动副运转产生的热量，降低连接部位的工作温度，延长润滑脂的使用寿命。

从结构细节来看，法兰端的每个螺栓孔都做了沉孔处理，螺栓锁紧后螺栓头不会突出法兰端面，保证法兰和对接面可以完全贴合，不会出现局部间隙；辐条和法兰盘、内孔基座的连接位置都做了圆角过渡，避免机加工或者使用过程中出现应力集中导致的裂纹，圆角半径的取值一般根据辐条的厚度确定，通常取辐条厚度的0.2-0.3倍，既不会过多增加构件重量，也能有效缓解应力集中问题。内孔的表面粗糙度需要控制在Ra1.6以下，保证和轴承外圈的配合精度，如果是过盈配合的安装场景，内孔的入口端还需要做微小的倒角引导，方便轴承压装时不会刮伤配合表面。

在实际选型应用中，这类构件的材质通常选用40Cr调质处理，调质硬度控制在28-32HRC，既可以保证足够的强度承受传动扭矩，也具备一定的韧性应对冲击载荷；如果是应用在有腐蚀环境的场景中，也可以选用不锈钢材质做钝化处理，不过不锈钢的强度相对偏低，需要适当增加辐条的厚度来保证结构强度。安装过程中需要注意，法兰端的螺栓要按照对角顺序分次拧紧，不能单次将单个螺栓拧到额定扭矩，避免法兰面出现翘曲导致贴合不严，拧紧扭矩需要根据螺栓的材质和直径确定，通常M8的8.8级螺栓拧紧扭矩控制在22-26N·m即可。

这类镂空结构的设计还要考虑动平衡性能，因为构件通常会随传动轴一同高速旋转，周向的辐条分布必须保证均匀，每个辐条的重量差要控制在0.5g以内，法兰端的螺栓孔位置度公差不能超过0.05mm，避免高速旋转时出现不平衡量导致的整机振动。如果应用在转速超过3000r/min的场景中，构件加工完成后还需要做动平衡校正，在法兰端面或者内孔基座位置做去重处理，将剩余不平衡量控制在允许的范围内。和实心结构的同类构件相比，这种笼式镂空结构的重量可以降低40%左右，同时散热性能提升60%以上，在对重量敏感的移动设备、高速传动设备中具备明显的应用优势，不过在设计时需要校核辐条的抗弯、抗扭强度，根据实际传递的最大扭矩计算每根辐条的受力，确定合适的辐条厚度和宽度，避免出现过载断裂的问题。
