阀块配套异形连接支撑结构件

在流体控制管路系统的阀组集成布局场景中，这类异形支撑连接结构是阀块安装工位的核心配套零件，主要承担阀块与安装基座之间的载荷传递、位置校准以及管路走向避让的作用，常见于液压站阀组排布、工艺管道阀组安装、小型集成流体控制单元的装配工位。从实际使用场景来看，这类零件多应用在安装空间局促、阀块需要倾斜布置以匹配管路走向的工况中，比如小型液压动力单元的阀组安装位，受限于油箱顶面的安装空间，阀块无法水平平铺布置，需要通过该类支撑件将阀块抬升并倾斜固定，既保证阀块上的电磁阀、溢流阀等元件有足够的操作与接线空间，也能让阀块内部的流道走向更顺畅，减少流道弯折带来的压力损失。

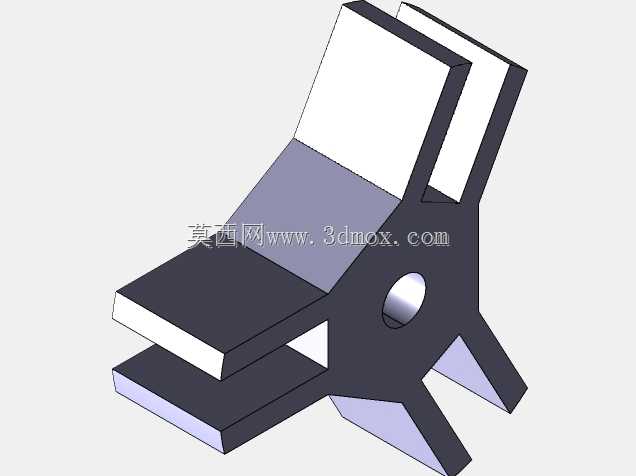

从功能特性上看，该结构件采用一体化成型设计，中部的通孔为安装定位孔，用于穿装固定螺栓将支撑件锁紧在安装基座上，上部的斜向夹持面与阀块的安装底面完全贴合，接触区域做了平面度处理，保证装配后阀块不会出现偏斜，下部的分叉支撑脚则分散支撑载荷，避免应力集中在单一接触点导致长期使用后出现支撑变形。两侧的凸台结构一方面起到限位作用，防止阀块在受到管路振动、流体冲击时出现横向滑移，另一方面也为阀块的侧面安装元件预留了避让空间，不会出现装配干涉。

设计思路上，这类支撑件的建模首先要匹配对应阀块的安装尺寸，先确定中部安装孔的中心位置作为整个零件的装配基准，再根据阀块需要的倾斜角度反推上部支撑面的倾斜角度，保证阀块安装后其油口的朝向正好对接预设的管路走向。下部的支撑脚长度与张开角度需要结合安装基座的接触面大小计算，既要保证支撑稳定性，让整个支撑件的重心落在安装接触面的范围内，避免装配后出现倾覆力矩，也要尽可能减少材料占用，降低零件自重。结构上的所有转角位置都做了圆角过渡处理，避免热处理或者受力时出现应力集中开裂，夹持面的厚度根据阀块的总重量以及工作时的振动载荷计算，保证在额定载荷下不会出现弯曲变形。

从安装边界来看，该零件的下部支撑脚跨距决定了安装基座需要预留的最小安装平面尺寸，中部通孔的直径匹配常用的内六角圆柱头螺栓规格，装配时螺栓从支撑件下方穿入或者从上方压入都可适配不同的安装工位。上部斜向支撑面的宽度与对应阀块的安装底面宽度一致，装配时不需要额外加装调整垫片即可保证贴合精度，零件的整体高度控制在较低范围，不会过多抬升阀块的安装高度，避免整个阀组的重心过高带来的振动隐患。在实际建模过程中，这类零件需要重点校验几个关键尺寸：一是中部安装孔到上部支撑面的垂直距离，这个尺寸直接决定阀块安装后的最终高度，影响后续管路的配管长度；二是支撑面的倾斜角度，角度偏差超过1度就会导致阀块油口与预设管路出现错位，需要重新配管；三是下部支撑脚的端面平面度，若平面度超差，装配后支撑件会出现翘曲，锁紧螺栓后会产生额外的内应力，长期使用下容易出现断裂。另外，零件上的所有非配合面都做了轻量化的切削处理，在不影响结构强度的前提下去除多余的材料，既降低零件的整体重量，也减少加工时的材料损耗。这类支撑件虽然不属于阀块本身的流道结构零件，但却是阀组可靠安装的关键配套部件，其结构设计的合理性直接影响整个阀组长期运行的稳定性，尤其是在存在持续振动的工况下，支撑件的结构刚度、安装定位精度都会决定阀组的无故障运行时长。
