交流稳压器用L型直角安装固定支架结构

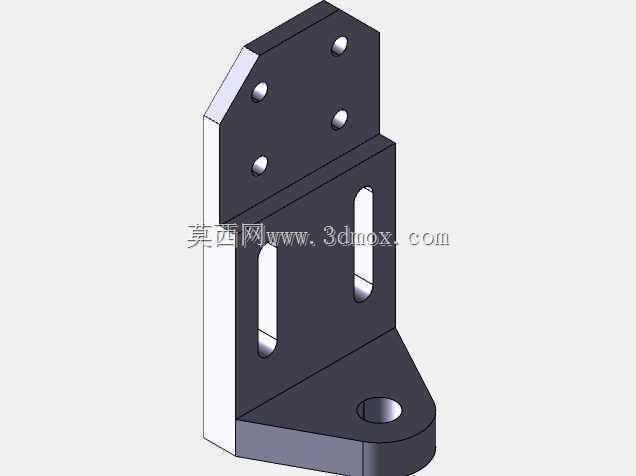

　　这款L型直角结构的安装固定件，主要应用在交流稳压器的内部组件装配场景中，作为核心承载连接件承担元器件的定位、支撑与载荷传递作用，在稳压器整机的装配链路里，它负责将调压模块、接线端子排等功能部件稳固连接在设备柜体的安装梁上，抵消设备运行过程中产生的微幅振动，避免元器件移位导致的接线松动、接触不良等故障，保障供电稳压输出的稳定性。从结构设计逻辑来看，整个构件采用一体化折弯成型的工艺思路，两个互相垂直的安装面分别对应柜体侧装基准面与元器件承载面，垂直相交的棱边做了小尺寸倒角处理，既消除了钣金加工后的锐边安全隐患，也能在装配时避免与相邻线缆、元器件产生干涉。竖直安装面上均匀布置了五个圆形通孔，孔位排布遵循稳压器内部标准安装孔距规范，

　　其中靠上区域的三个孔用于和柜体预装的安装螺柱对位锁紧，靠下区域的两个孔旁开设了两个长圆形腰型孔，这类腰型孔的设计是为了吸收装配过程中的累计公差，当元器件安装位置存在小幅偏差时，可以沿着腰型孔的长轴方向微调固定位置，降低装配对位的难度，不需要额外扩孔就能完成锁紧固定，大幅提升现场装配的效率。水平承载面延伸出的带孔凸耳，是专门为大重量调压模块设计的辅助承载结构，凸耳上的单孔用于穿装锁紧螺栓，将模块底部的定位柱与支架牢牢锁合，避免设备运输、搬运过程中模块受惯性冲击发生窜动。整个构件的壁厚选取兼顾了结构强度与材料成本，在满足额定承载载荷的前提下尽可能控制材料用量，折弯处的圆角半径匹配常规钣金冲压折弯的工艺参数，

　　不需要定制特殊模具就能完成批量加工，有效控制生产制造成本。安装边界方面，竖直安装面的总高度适配稳压器柜体内部侧梁的安装空间，不会超出柜体内部的安全电气间隙，水平承载面的伸出长度刚好匹配对应调压模块的底部安装尺寸，不会与相邻的散热风道、走线槽产生空间冲突，所有安装孔的孔边距都满足钣金件的结构强度要求，锁紧螺栓时不会出现孔边开裂、变形的问题。从实际使用场景出发，这类支架除了应用在交流稳压器内部，也可以适配同类型低压配电设备内部的元器件安装，只要安装孔距匹配、承载载荷在额定范围内，都可以作为通用安装连接件使用，结构上没有特殊的定制化异形结构，加工难度低，互换性强，适合批量备货用于常规配电设备的装配与维修替换。

　　设计过程中充分考虑了不同装配场景的适配性，腰型孔的微调行程覆盖了常规配电元器件的安装公差范围，不需要针对不同批次的元器件单独调整支架尺寸，有效降低了物料管理的复杂度。构件表面采用常规的发黑防锈处理，适配配电设备内部的干燥使用环境，不需要额外做表面喷涂处理就能满足防锈、防腐蚀的使用要求，同时黑色的表面处理也不会产生反光，避免影响设备内部运维检修时的视线。所有孔位的孔径都匹配标准规格的螺栓尺寸，不需要现场二次加工就能直接穿装紧固件，装配时只需要先将竖直面与柜体安装梁对位预紧，再通过腰型孔调整水平承载面的水平度，最后锁紧所有螺栓即可完成安装，整个装配流程不需要复杂的工装辅助，单人就能完成操作。结构受力方面，竖直面与水平面的交接处是主要的承力位置，设计时通过加大折弯处的过渡圆角来分散应力，避免长期受载后出现折弯处开裂、变形的问题，水平凸耳的位置设置在承载面的受力中心线上，载荷可以直接通过凸耳传递到竖直安装面的锁紧孔位，不会产生额外的扭矩导致支架变形，整个结构的受力路径清晰，没有冗余的结构设计，在满足所有使用功能的前提下做到了结构最简化。
