高校机械工程学院标识钥匙挂扣设计

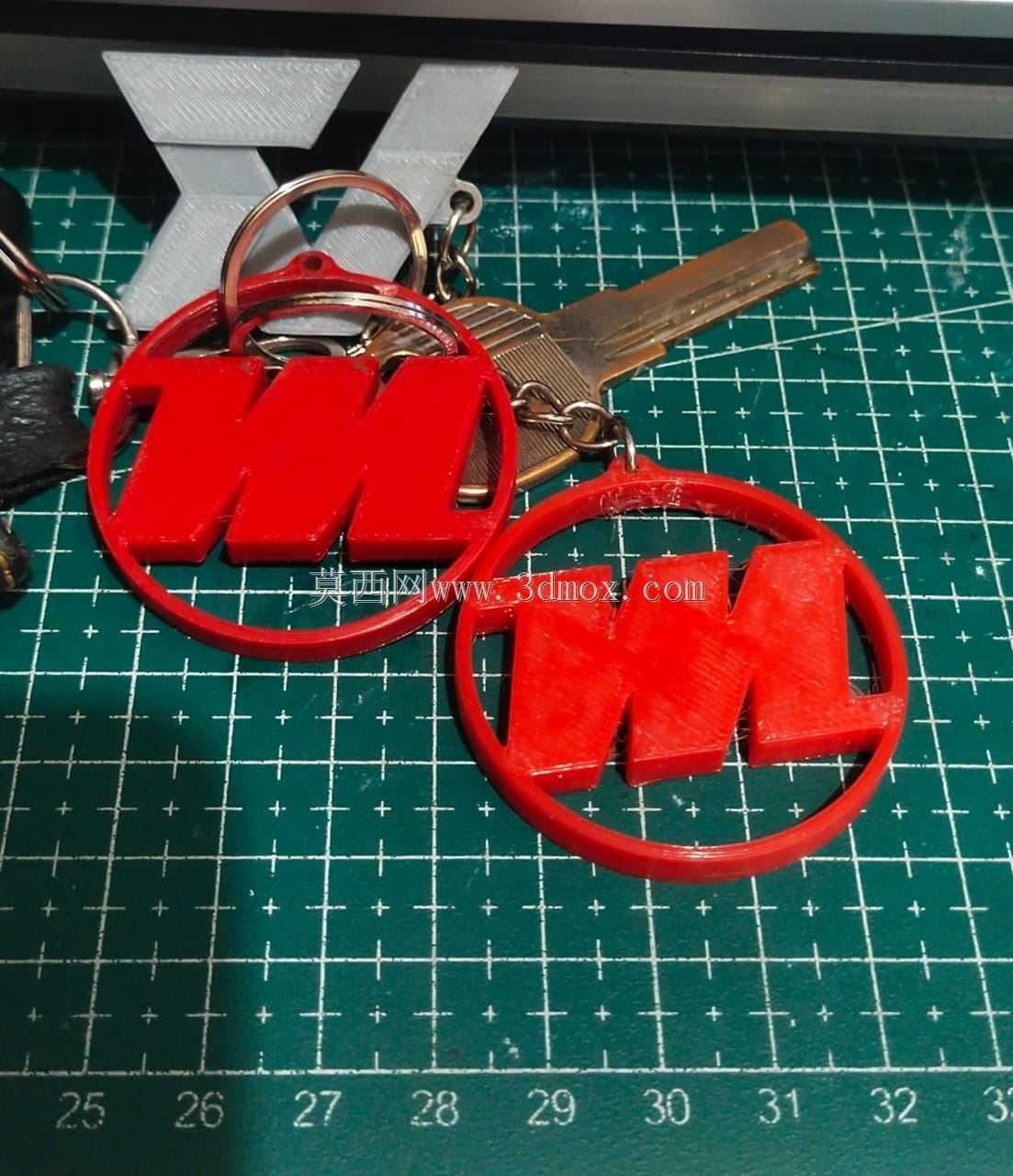

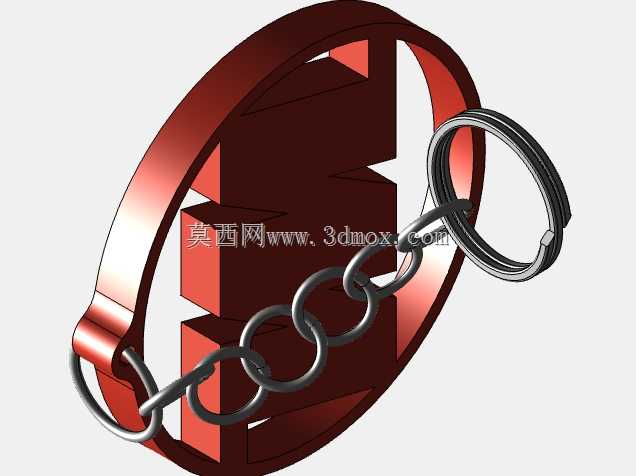

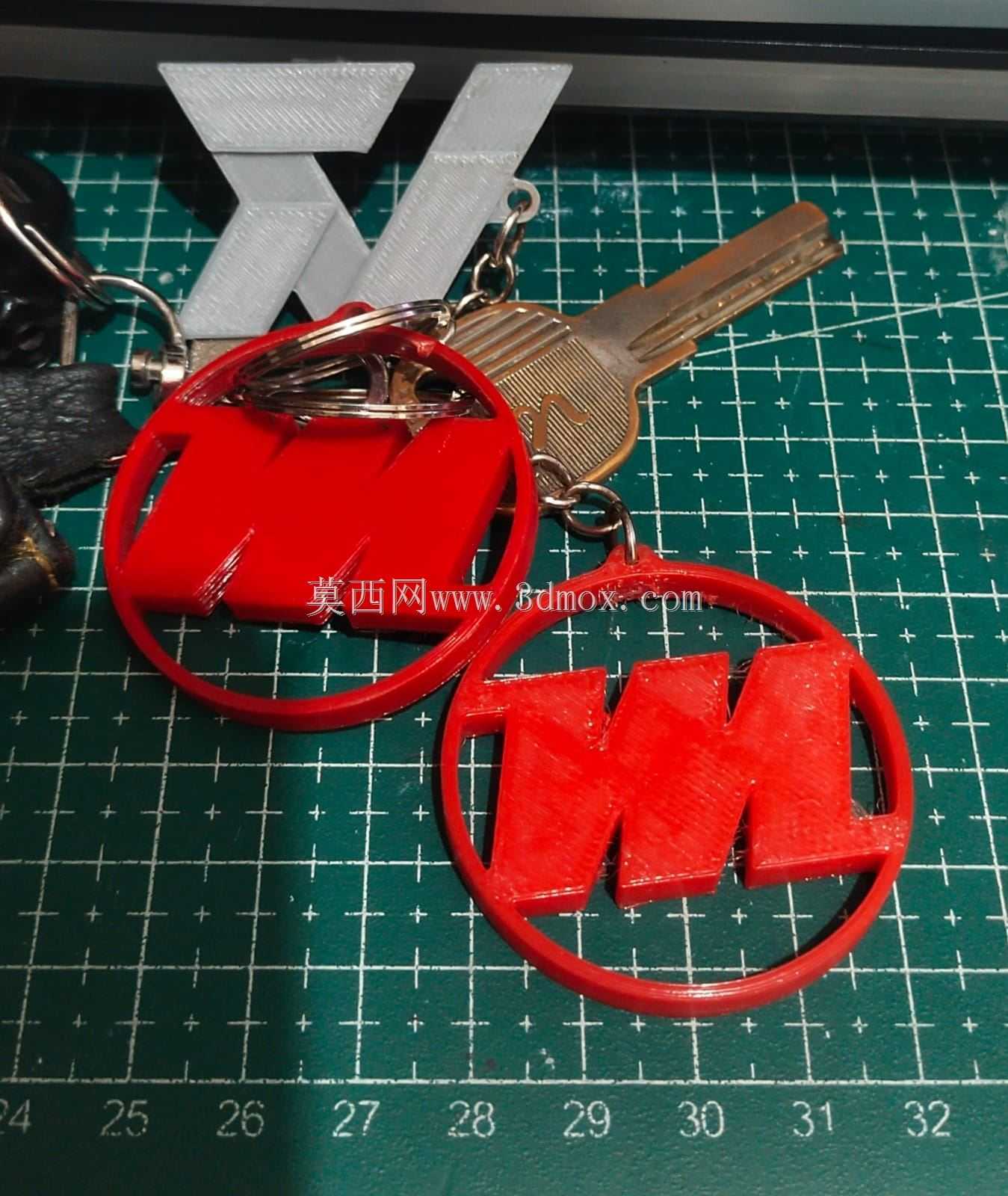

　　这款挂扣的核心应用场景覆盖高校机械院系日常标识佩戴、工程实训成果展示、校友纪念周边定制多个方向，日常使用中可挂载常规钥匙、小型门禁卡、U盘等随身小物件，挂环内径适配市面绝大多数标准钥匙圈规格，不会出现常规小挂扣穿不进常规钥匙环的适配问题。从功能特性来看，整体采用一体化镂空结构设计，外轮廓为闭合环形，直接承担挂接受力，内部嵌入院系标识造型，既保留了标识的识别辨识度，又通过镂空设计减少了实体材料的用量，降低3D打印过程中的材料消耗与打印时长，同时镂空结构不会积存雨水、灰尘，日常使用中沾染污渍后可直接冲洗，没有清洁死角。

　　设计阶段首先考虑了3D打印的工艺约束，所有转角位置均做了R1.5以上的圆角过渡，避免FDM打印过程中出现尖角翘边、层间结合力不足的问题，外圆环的截面直径设置为4mm，既保证日常挂载钥匙时的结构强度，不会因为反复弯折出现断裂，又不会因为截面过粗导致整体重量过大，增加日常携带的负担。内部标识的笔画厚度设置为3mm，与外圆环连接的位置做了渐变加厚处理，避免连接处出现应力集中，在挂扣受到拉扯外力时，连接位置不会首先出现断裂失效。外形尺寸方面，整体外圆直径控制在50mm，这个尺寸刚好适配成年人手指捏取的操作尺度，日常从口袋中掏取钥匙时可以快速摸到挂扣位置，不会因为尺寸过小难以抓取，也不会因为尺寸过大剐蹭口袋内壁。

　　安装边界上，挂扣顶部预留的挂接缺口宽度为5mm，适配直径3mm以内的标准钥匙圈、龙虾扣等挂接配件，不需要额外对挂扣进行二次加工即可完成装配，挂接后整体活动间隙控制在1mm以内，不会出现钥匙在挂扣上大幅晃动产生异响的问题。结构受力层面，通过有限元简易校核，外圆环在承受50N径向拉力时，最大应力出现在挂接缺口的对侧位置，应力值远低于常规PLA、ABS打印材料的屈服强度，日常挂载3-5把常规金属钥匙完全可以满足长期使用的强度需求，不会出现正常使用下的断裂问题。

　　表面处理层面，打印完成后仅需要去除支撑、简单打磨毛刺即可直接使用，不需要额外的喷涂、电镀等后处理工序，标识的识别面与外圆环表面处于同一平面，不会因为凸起的标识在口袋中被反复摩擦导致标识磨损模糊，长期使用后依然可以保持清晰的标识辨识度。细节设计上，外圆环的边缘做了0.5mm的倒角处理，不会出现锋利边缘刮伤衣物、皮肤的问题，整体重量控制在8g左右，即使挂载在裤兜钥匙串上也不会产生明显的坠重感，适配日常长期携带的使用需求。
