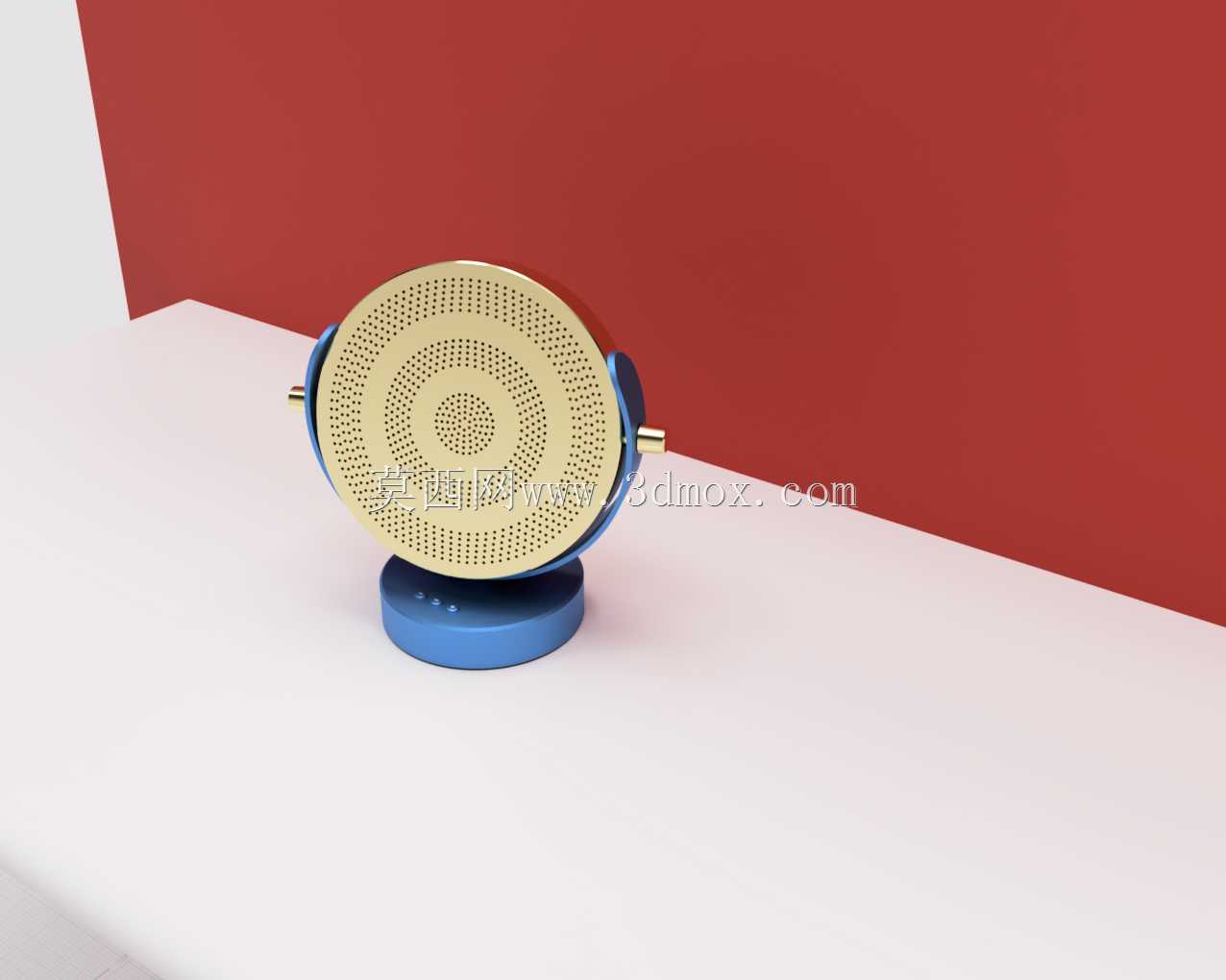

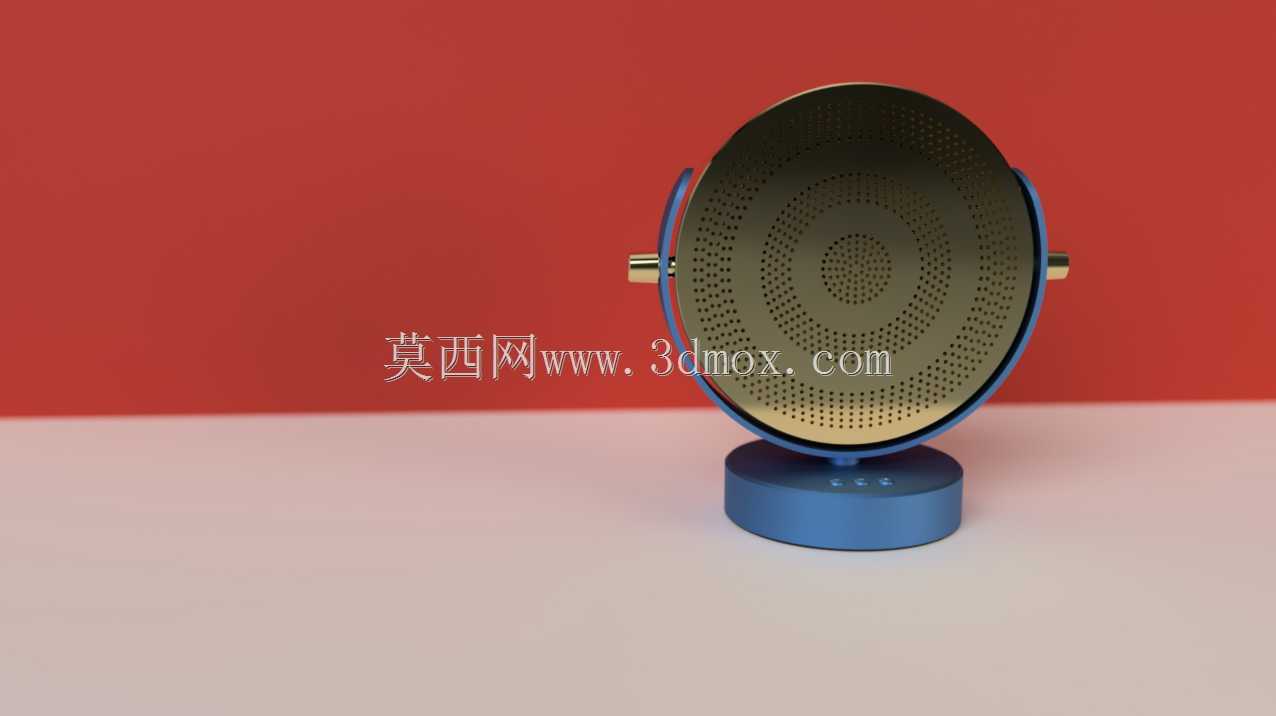

可360度旋转ABS材质桌面扬声器结构设计

这款桌面扬声设备的结构设计，核心围绕小空间桌面使用场景做适配，日常可放置在办公桌、床头边几、小型工作室操作台等区域，满足近场音频播放的使用需求，区别于传统固定朝向的桌面音响，其旋转结构可灵活调整出声方向，适配不同坐姿、不同摆放位置的听音需求，无需挪动整机即可完成朝向调整，操作阻尼经过结构匹配设计，调整后可稳定停留在任意角度，不会出现自行滑落、松动移位的问题。

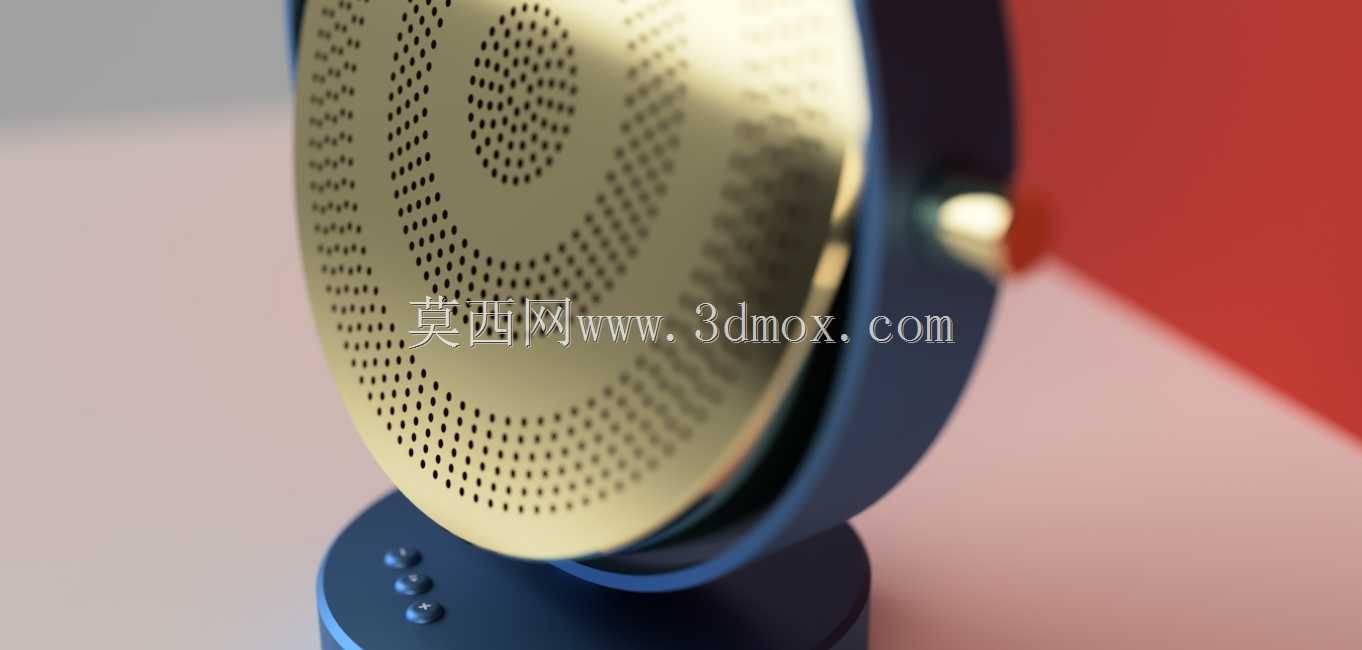

从功能实现层面看，设备分为发声腔体、旋转支撑支架、固定底座三个核心结构模块，发声腔体为扁圆形结构，出声面采用密布的出声孔阵列设计，孔位排布兼顾出声效率与外观整体性，孔边做了微小倒角处理，避免3D打印过程中出现层纹堆积、毛刺残留的问题，腔体内部预留了标准尺寸的扬声器单元安装位、电路板固定槽与走线空间，电子元件安装位的卡扣结构做了适配公差设计，可兼容常规市售的小尺寸全频扬声器单元与配套驱动电路板，无需额外做结构修改即可完成装配。

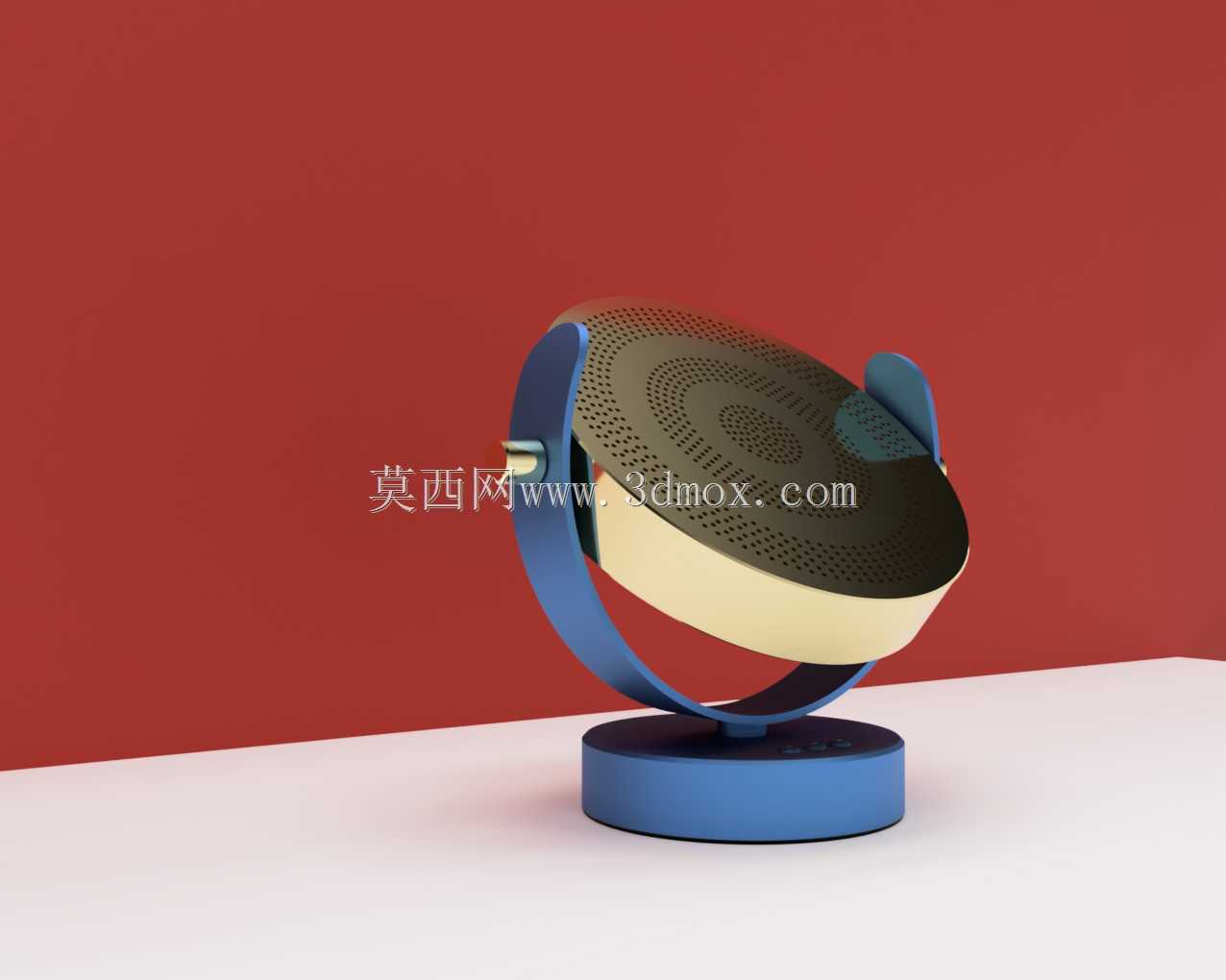

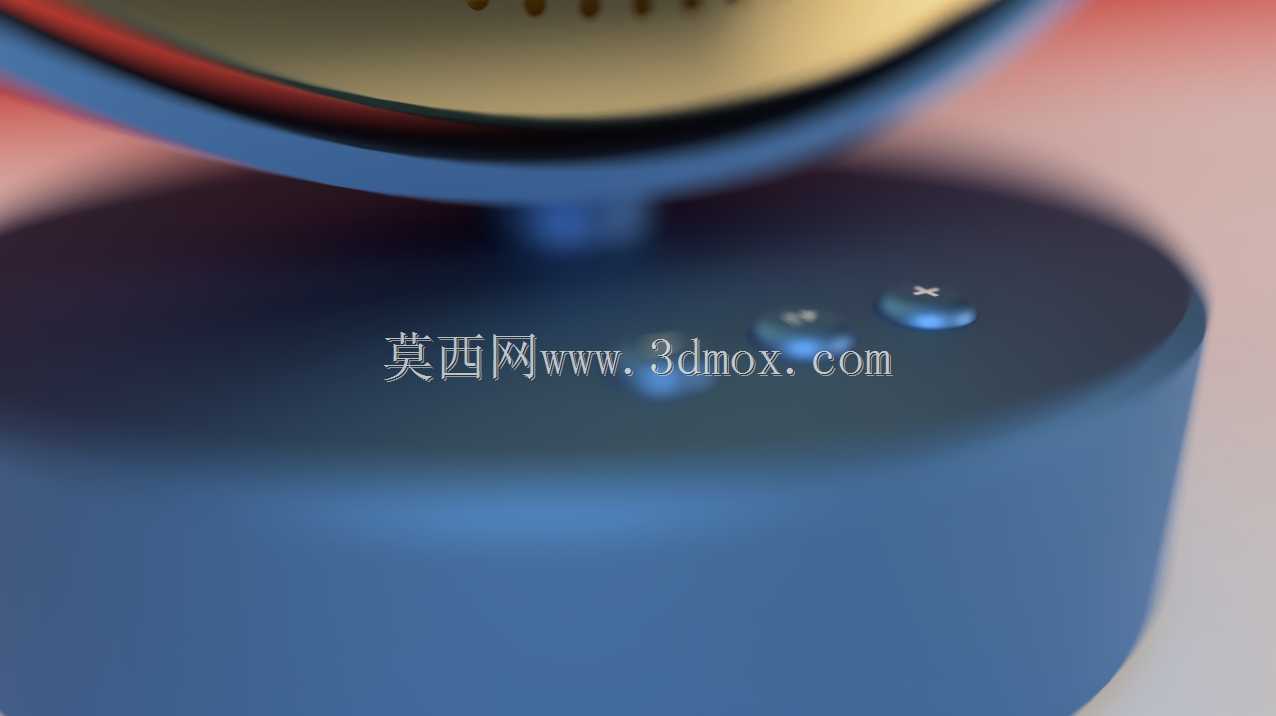

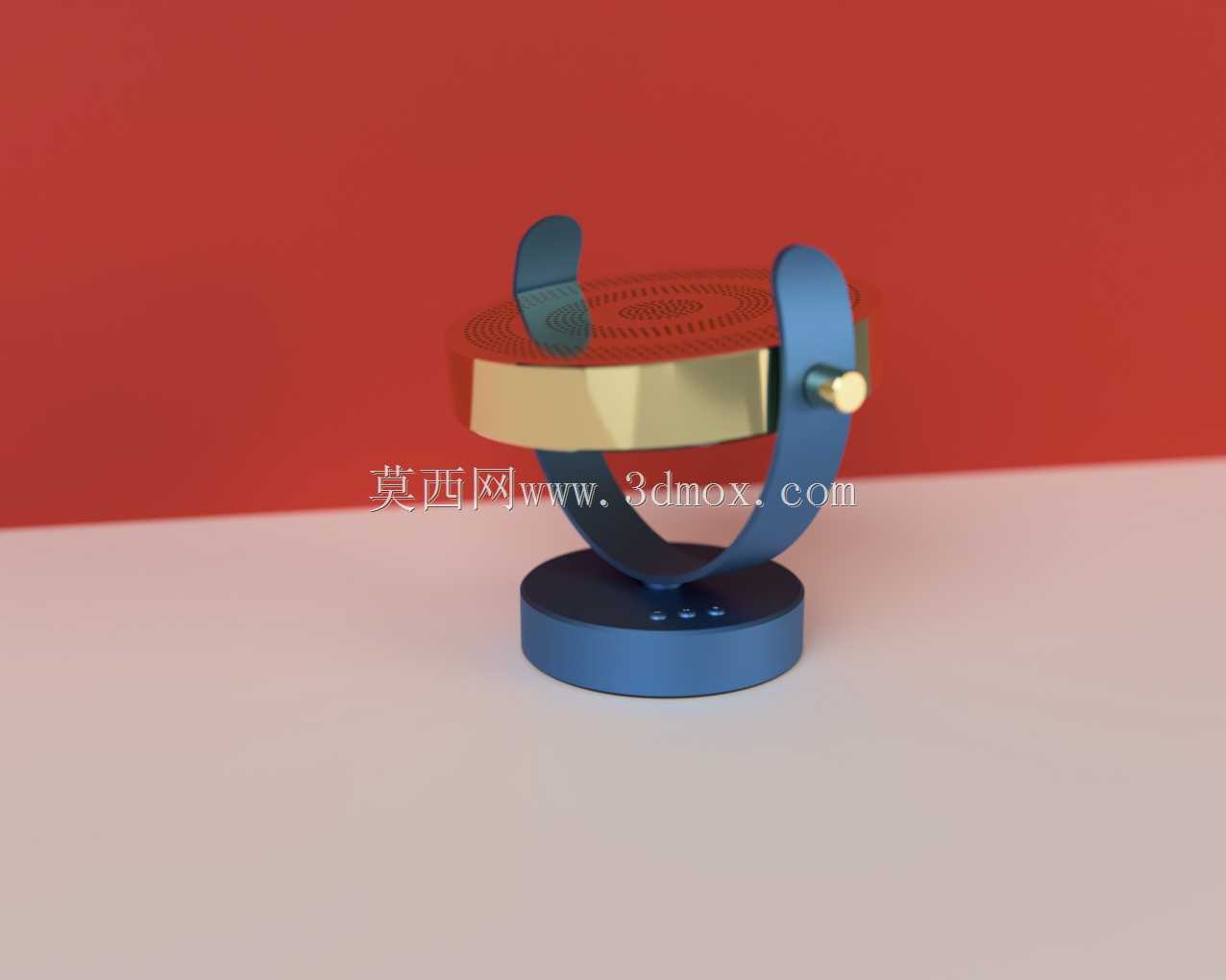

旋转支撑结构采用环形抱架设计，两侧通过转轴与发声腔体连接，转轴位置内置阻尼垫片，通过垫片与转轴的过盈配合提供旋转阻尼，抱架底部与圆形底座通过中心转轴连接，可实现水平方向360度旋转，配合腔体与抱架之间的俯仰转轴，可实现上下、水平全方向的角度调整，完全覆盖桌面场景下的听音角度需求。底座部分为实心圆柱结构，重量占整机的40%左右，通过低重心设计保证整机在大角度调整时不会出现倾翻问题，底座底部预留了防滑胶垫的安装槽，粘贴胶垫后可避免放置时刮花桌面，同时提升放置稳定性，即使在轻微磕碰的情况下也不会出现移位。

设计过程中充分考虑了3D打印的工艺适配性，除电子元件、阻尼垫片、连接螺丝等标准件外，所有结构件均采用ABS塑料作为成型材料，拆分后的单个零件尺寸均控制在常规桌面级3D打印机的成型尺寸范围内，无需大尺寸打印设备即可完成所有零件制作，零件的壁厚统一设置为2mm，既保证结构强度，又避免打印过程中出现翘曲、变形问题，所有装配位置均预留了0.2mm的装配公差，适配FDM打印的精度误差，打印完成后仅需简单去除支撑、打磨毛边即可完成装配，无需二次加工。

安装边界方面，整机最大外轮廓尺寸控制在直径160mm、总高度180mm范围内，底座直径为100mm，放置时仅需占用桌面直径100mm的圆形区域，对桌面空间的占用极小，适合狭小桌面使用。走线孔设置在底座侧面靠近底部的位置，电源线可从底座内部穿过，从侧面引出，避免走线凌乱影响桌面整洁，同时不会对旋转动作造成干涉。结构受力方面，对转轴位置、支架连接位置做了加强筋设计，反复旋转调整时不会出现结构断裂、连接松动的问题，正常使用场景下结构寿命可满足长期使用需求。出声腔体的内部做了简单的隔腔设计，可减少腔体内部的声波反射干扰，提升出声清晰度，虽然是小型桌面设备，结构设计上也兼顾了基础的声学性能需求，没有为了外观牺牲实际使用效果。
